壁挂式定制水冷电脑主机结构设计

　　这款壁挂式定制主机的设计初衷，是解决狭小工位、工业控制现场壁挂部署、紧凑型工作室的计算设备部署痛点，区别于传统落地放置的台式主机，它通过壁挂安装的形式释放桌面与地面空间，同时兼顾高性能计算所需的散热能力，可适配工业现场控制终端、内容创作工作站、小型服务器节点等多场景的部署需求。

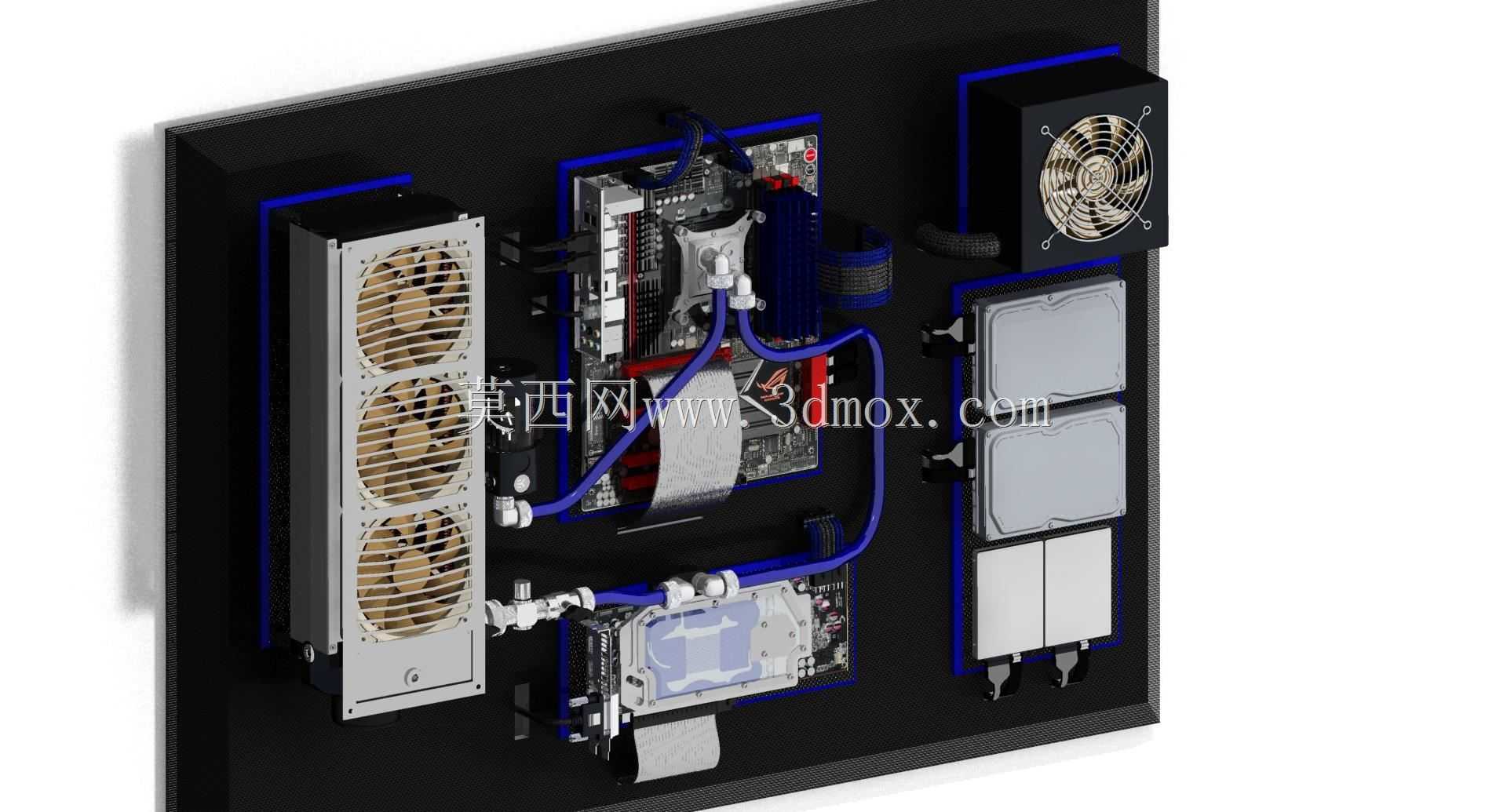

　　从结构设计逻辑来看，整机采用壁挂式承载框架，安装边界贴合标准墙面挂装孔位规范，背部预留的挂装支点间距符合常规壁挂承重件的通用尺寸，安装时无需额外定制特殊挂架，可直接适配市面常见的重型设备壁挂支架，整机厚度控制在合理范围内，挂装后突出墙面的距离不会挤占过道通行空间，同时预留了足够的接线操作空间，背部走线槽可将电源线、网线、外设连接线统一收纳，避免现场布线杂乱。

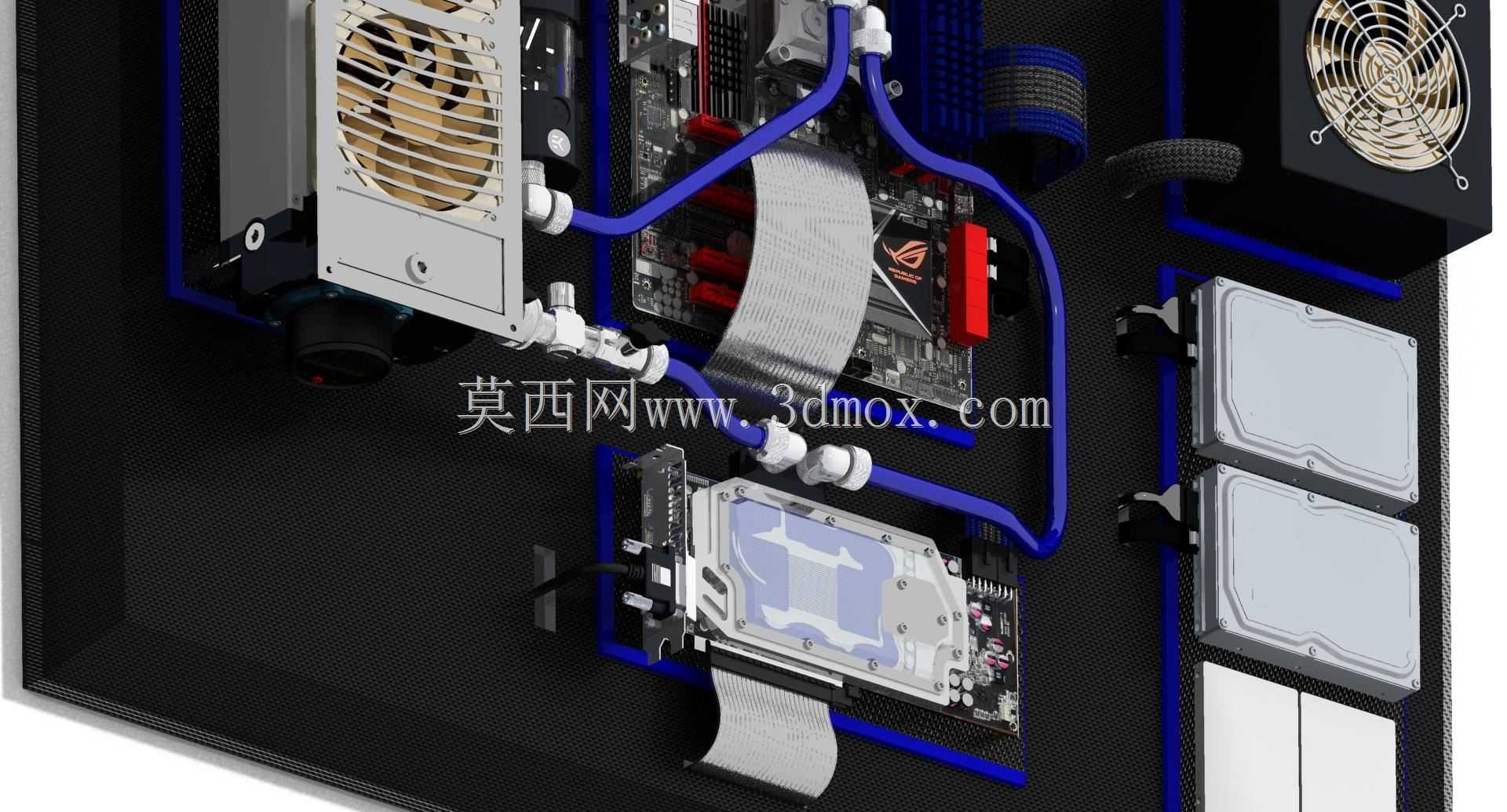

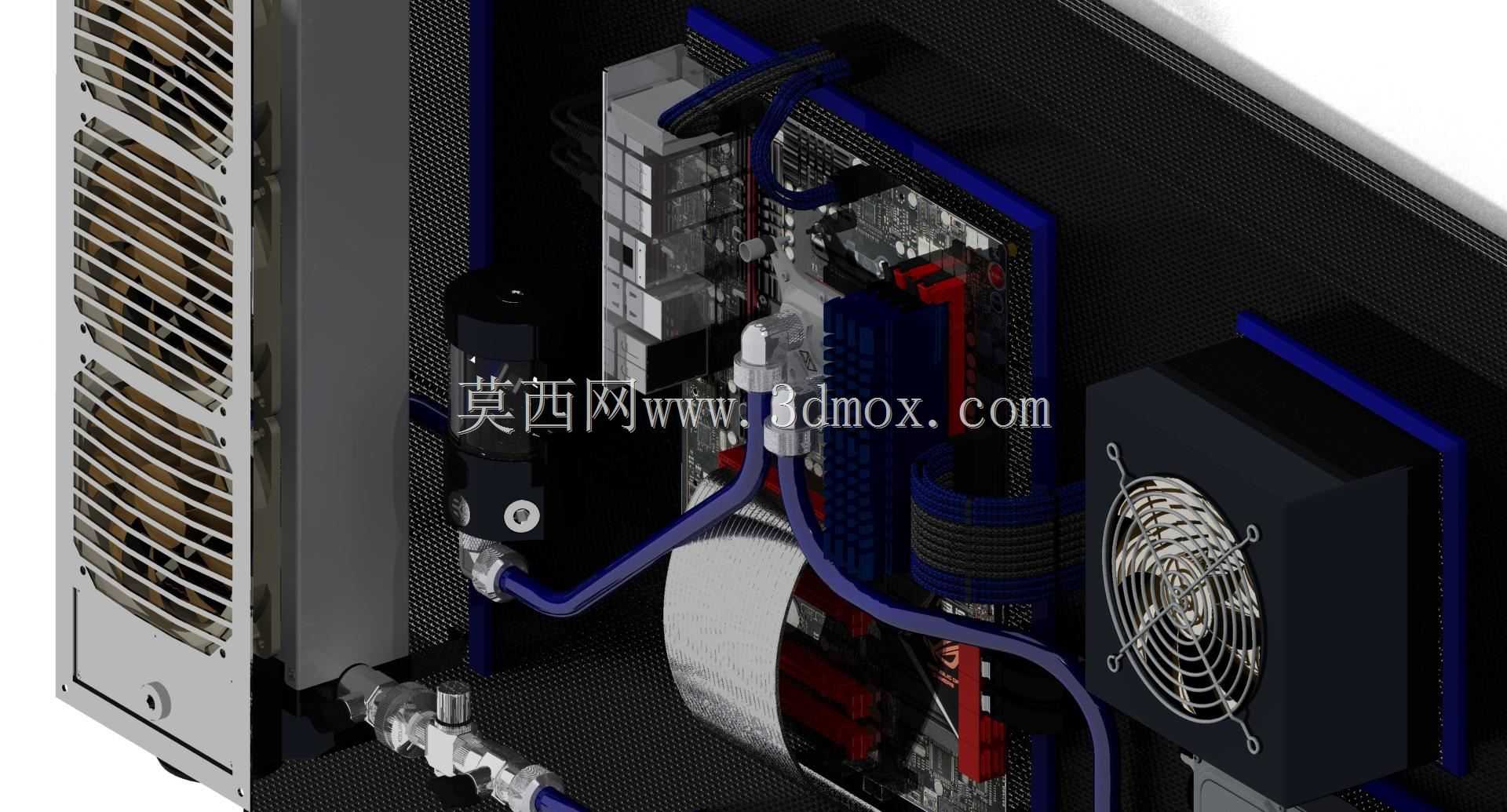

　　内部硬件布局上，设计时优先梳理了散热风道与液冷管路的走向，避免管路与硬件接插件、结构件产生硬干涉。CPU散热采用分体式水冷头设计，冷排搭配120mm规格的散热风扇，风扇位预留了标准的120mm风扇安装孔距，可兼容同规格的不同品牌散热风扇，冷排固定位设置了减震胶垫安装槽，减少风扇运行时的振动传递到壁挂墙体，避免长期运行产生结构松动。水路管路采用硬管弯折布局，管道路径避开了内存、显卡接插件的插拔操作空间，后期更换硬件时无需拆除整个水冷回路，降低维护难度。

　　硬件适配层面，主板安装位兼容标准MATX版型，电源位支持标准ATX电源安装，存储位预留了2.5英寸固态盘与3.5英寸机械盘的固定位置，SATA数据线与供电线的走线槽沿着机箱框架内侧布置，线材通过线卡固定，避免线材干扰风扇转动或者液冷管路。前面板进风区域采用格栅式开孔，开孔率经过核算，既保证进风风量满足散热需求，又能阻挡大尺寸杂物进入机箱内部，格栅的结构强度满足壁挂状态下的受力要求，不会因为长期承重产生形变。

　　供电接口与外设接口全部布置在机箱侧面靠下的位置，挂装后接口距离地面的高度符合人体操作习惯，插拔网线、USB设备时无需抬手过高操作，接口周边预留了足够的插头插拔空间，不会因为墙体遮挡导致插头无法完全插入。机箱内部的接地结构设计完善，所有金属结构件之间都设置了导电连接点，避免壁挂状态下产生静电积累，保障硬件运行安全。

　　散热系统的设计上，除了CPU水冷回路，显卡区域也预留了风冷或者水冷改装的空间，显卡安装位的PCI挡片位置符合标准机箱的尺寸规范，支持全高显卡安装，显卡固定支架做了加强设计，避免壁挂状态下显卡因为重力作用产生PCB弯曲变形。风扇的供电线接口全部集中布置在靠近主板供电插针的一侧，减少线材的拉扯长度，降低线材松脱的概率。

　　从装配工艺角度来看，所有结构件的连接孔位都做了公差匹配，钣金件的折弯角度控制在合理公差范围内，装配时无需额外修配即可完成组装，水冷管路的接头位置预留了操作空间，使用常规扳手即可完成接头紧固，不需要特殊的定制工具。机箱外壳的拼接缝隙均匀，挂装后整体外观平整，没有突出的尖锐边角，避免安装维护时划伤操作人员。

　　实际使用场景中，这类壁挂式主机可部署在生产线旁的控制工位，挂装在生产线立柱或者墙面，不占用生产线旁的操作空间，同时防尘能力相比开放式机箱更好，可适配车间多尘的使用环境；也可部署在小型工作室的墙面，释放桌面空间用于放置外设与工作物料，水冷散热的低噪音特性也能满足办公场景的噪音要求。
