电脑水冷系统多通路X3储水腔体结构

　　在PC分体式水冷系统的搭建场景中，储水腔体是整个液冷回路的核心缓冲部件，承担着容纳冷却液、排出回路气泡、平衡系统压力、为多支路冷头提供分流接口的作用，这款多通路X3储水腔体正是针对多硬件水冷需求设计的集成式水室结构，区别于传统单进单出的圆柱形水箱，它将多个流体接口集成在腔体本体上，能够减少管路转接数量，降低回路漏液风险，同时压缩水冷系统在机箱内的占用空间。

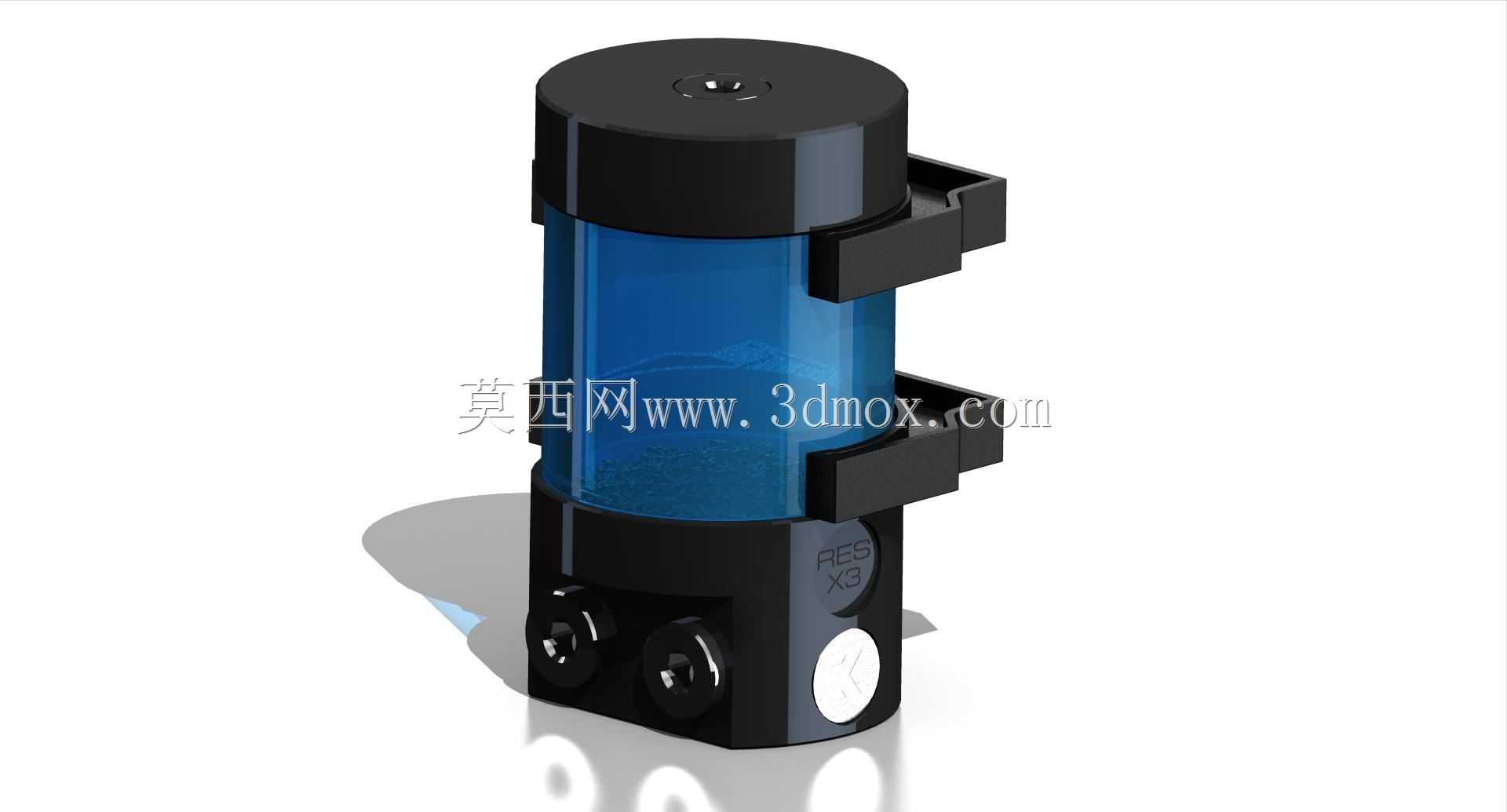

　　从实际装机的使用场景来看，这类多通路水室主要适配同时搭载CPU冷头、多显卡冷头、主板供电冷头的高阶水冷方案，传统单接口水箱需要通过多通接头拆分管路，不仅增加了管路弯折的复杂度，额外的接头也会提升流阻、增加潜在漏点，而这款腔体直接在本体上加工出多个独立的流道接口，可直接对接不同支路的管路，让整个液冷回路的布局更加整洁。设计过程中，工程师首先针对腔体的耐压性能做了结构校核，腔体主体采用圆柱形承压结构，侧壁的接口安装位做了局部加厚处理，避免长期在1.5bar以内的系统工作压力下出现应力开裂，透明视窗部分采用高透耐温材料，与黑色主体的密封位设计了双道密封槽，可兼容常规的O型密封圈安装，保证长期使用下的密封可靠性。

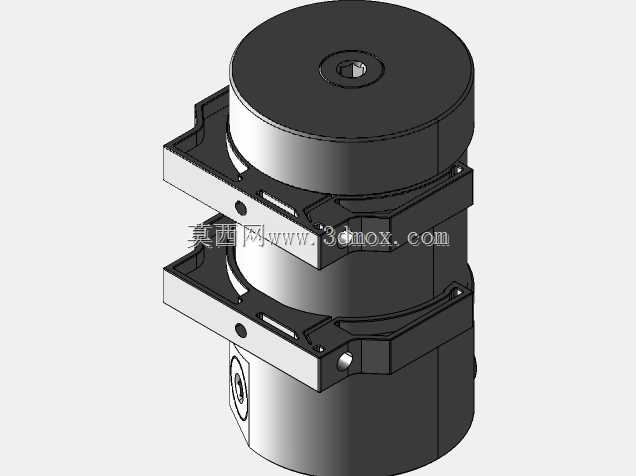

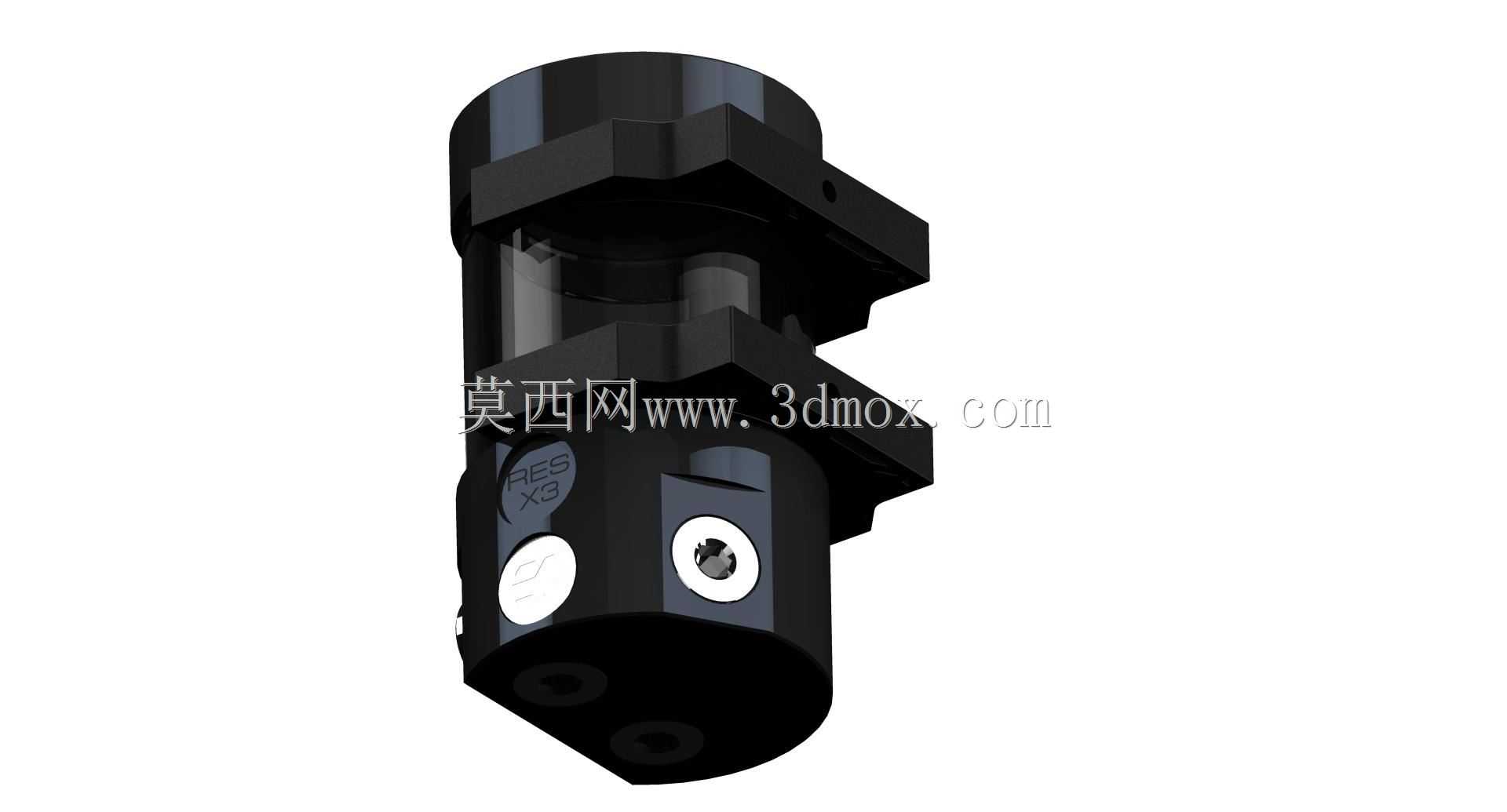

　　关于安装边界与尺寸适配，这款腔体的主体外径适配常规50mm规格的水箱安装扣具，用户可直接利用市售的标准水箱固定支架完成在机箱内的安装，不需要额外定制固定件。需要注意的是，腔体底部的两个接口以及偏置的后端口为埋头孔设计，在对接硬管或者快插接头时，需要搭配G1/4规格的延长接头使用，避免接头旋入深度不足导致密封失效，这一设计细节主要是为了控制腔体的整体径向尺寸，让接口布局更加紧凑，不会因为接头的安装空间干涉到机箱内的其他硬件。

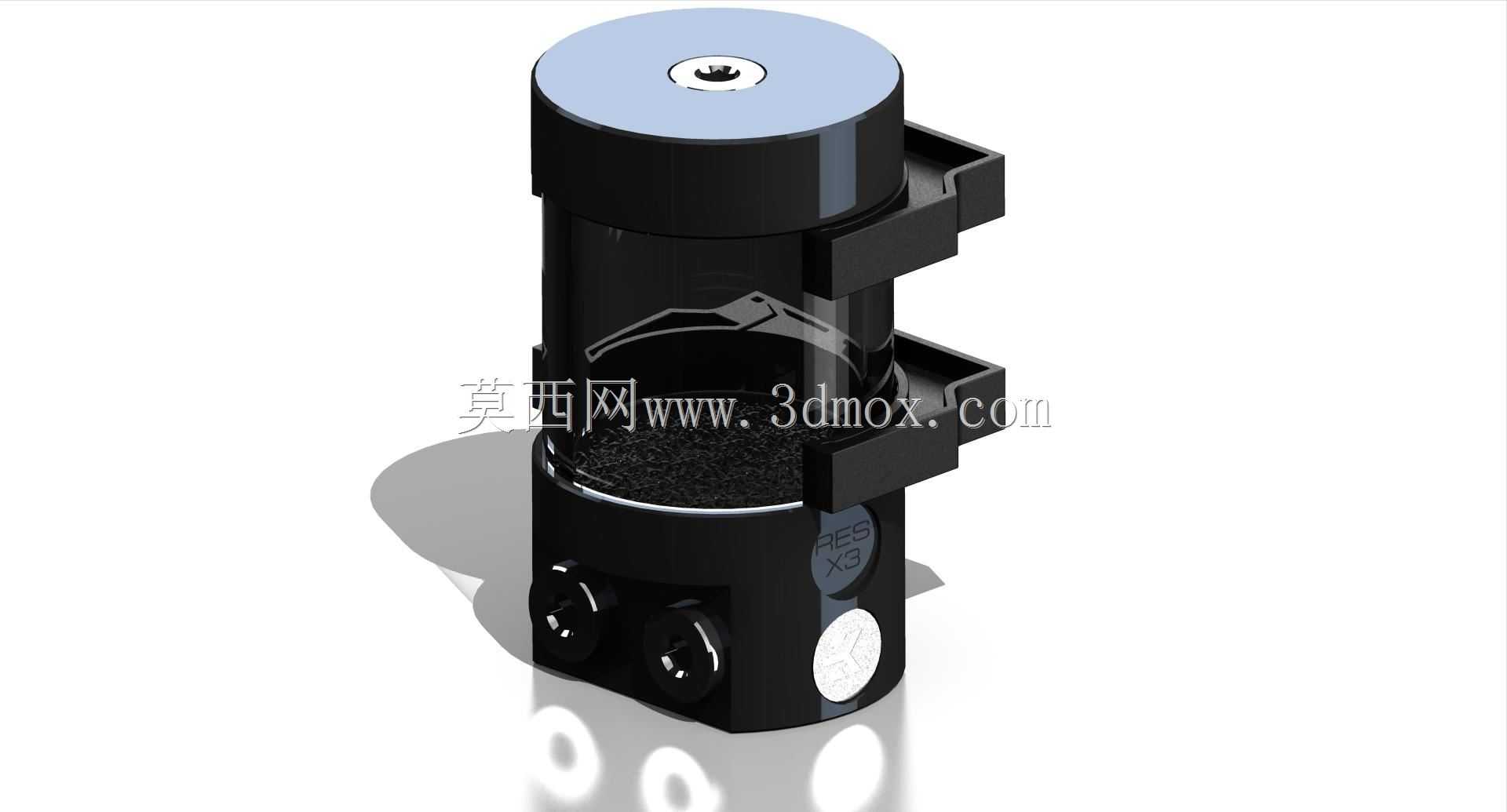

　　从流体设计的角度来看，腔体内部的流道做了导流优化，不同接口进入腔体的水流不会直接对冲产生紊流，能够减少气泡在腔体内的滞留时间，冷却液进入腔体后会沿着筒壁形成稳定的旋流，裹挟的气泡会自然上升到腔体顶部的排气位，用户可通过顶部的排气阀定期排出系统内的空气，避免气堵导致的冷头流量不足、散热效率下降问题。腔体外部的固定凸台做了防滑结构设计，安装时可通过卡箍直接卡在凸台位置，不会出现固定后腔体滑动移位的问题，表面的标识刻印清晰标注了各个接口的流向建议，方便装机时快速识别进出水方向，减少接反管路的概率。

　　在实际选型适配时，这类集成多接口的储水腔体尤其适合小机箱的分体水冷搭建，因为小机箱内部的管路布置空间有限，减少转接接头就意味着节省了大量的安装空间，同时更少的接头也意味着后期维护的工作量更低，不需要逐个检查多个转接位的密封情况。腔体的材料选择兼顾了耐腐蚀性与结构强度，可兼容市面上常见的丙二醇、乙二醇类水冷液，不会长期浸泡出现材料析出、浑浊变色的问题，透明视窗的材料做了防雾化处理，长期使用不会因为温差变化出现内壁结雾影响观察液位的情况。

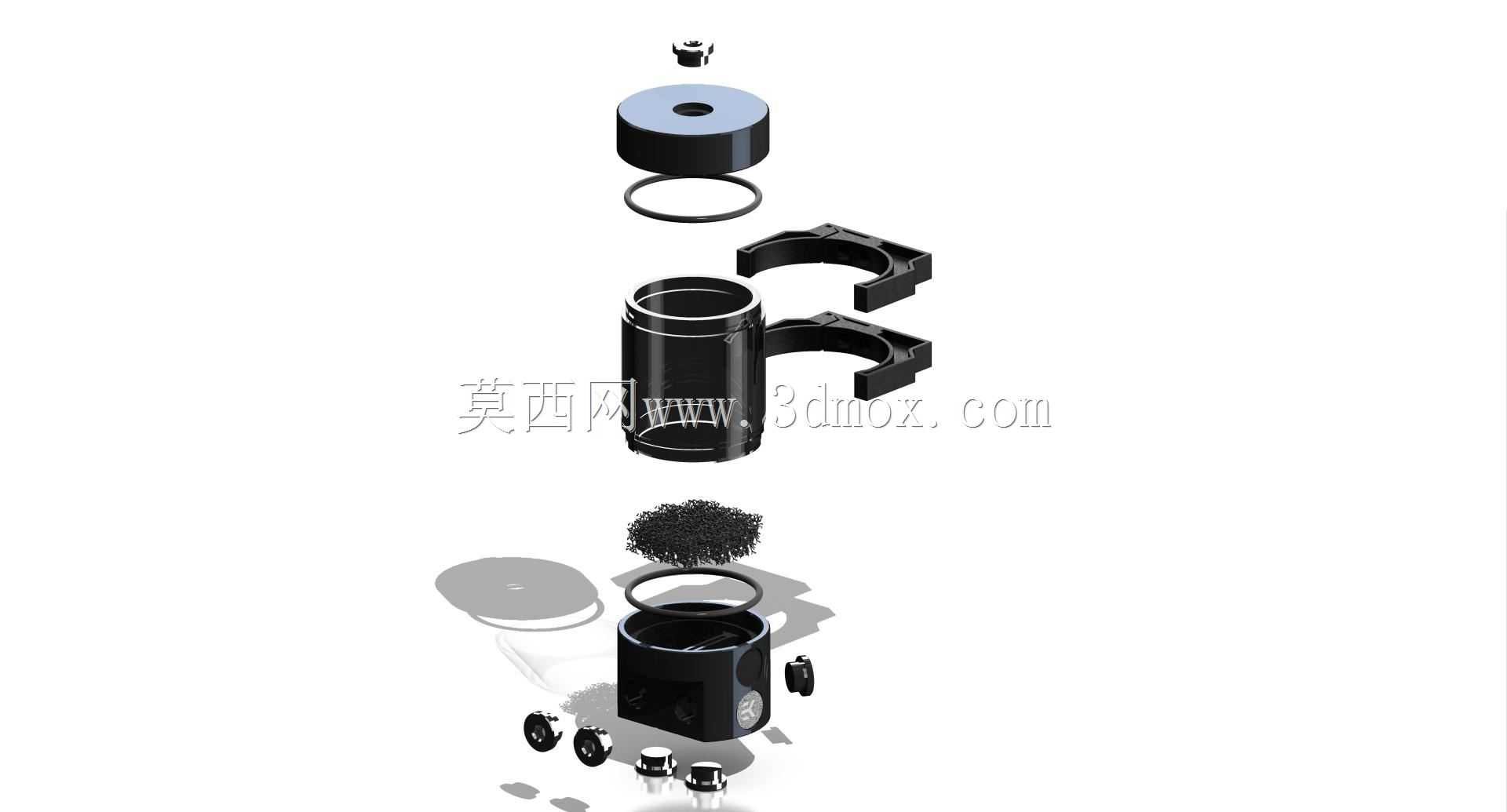

　　结构设计上，腔体的上下端盖与主体的连接采用了径向密封加轴向限位的结构，相比传统的端面密封结构，径向密封的耐压能力更强，在系统压力出现波动时也不容易出现渗漏，端盖上的接口螺纹采用标准G1/4管螺纹，适配市面上绝大多数的水冷接头、快插、阀门等标准配件，用户不需要担心配件兼容性问题。安装时需要注意预留出接头的安装操作空间，尤其是侧置的偏置接口，需要保证扳手能够顺利拧动接头，避免安装后因为空间不足无法完成接头紧固。
