ORFS端面密封端口自定义功能结构件

　　在液压系统管路连接的设计场景中，ORFS形式的密封端口一直是高压工况下管路对接的常用结构，这类依靠O形密封圈实现端面密封的接口，相比螺纹密封、锥面密封的形式，在抗脉冲压力、防泄漏表现上更稳定，尤其在工程机械液压管路、重型设备液压站、风电液压系统的管路排布中应用广泛。这次的自定义功能结构，是针对6149-1规格ORFS端口做的参数化自定义特征，能直接嵌入到三维建模流程里，减少设计人员重复绘制端口结构的工作量。

　　从实际使用场景来看，这类端口主要用在液压阀块安装面、液压缸油口、液压泵进出油口、硬管接头对接端的位置，设计时需要匹配对应的接头锁紧螺母尺寸、O圈沟槽的尺寸公差，还要考虑安装时的扳手空间，避免和周边的管路、固定件产生干涉。做这个自定义特征的时候，首先梳理了ORFS端口的核心尺寸链：从端口端面的O圈沟槽深度、宽度，到端口外螺纹的大径小径公差，再到根部的退刀槽尺寸、法兰贴合面的平面度要求，每一个尺寸都对应实际加工和装配的要求，比如O圈沟槽的倒角如果做的不对，装配时很容易切伤O圈，导致高压下泄漏，而螺纹根部的退刀槽如果尺寸不足，机加工时螺纹无法做到有效深度，接头拧入后会出现端面贴合不严的问题。

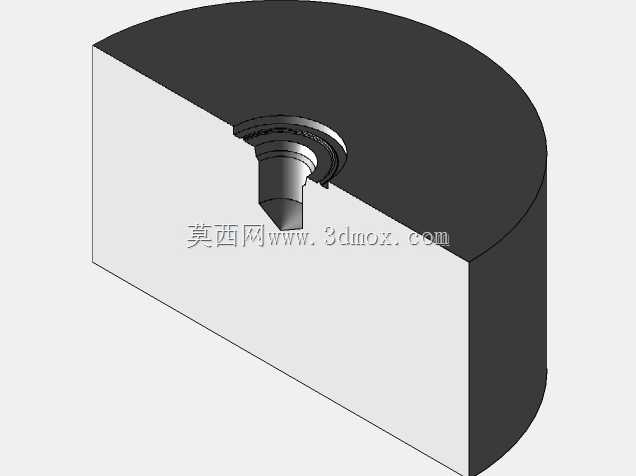

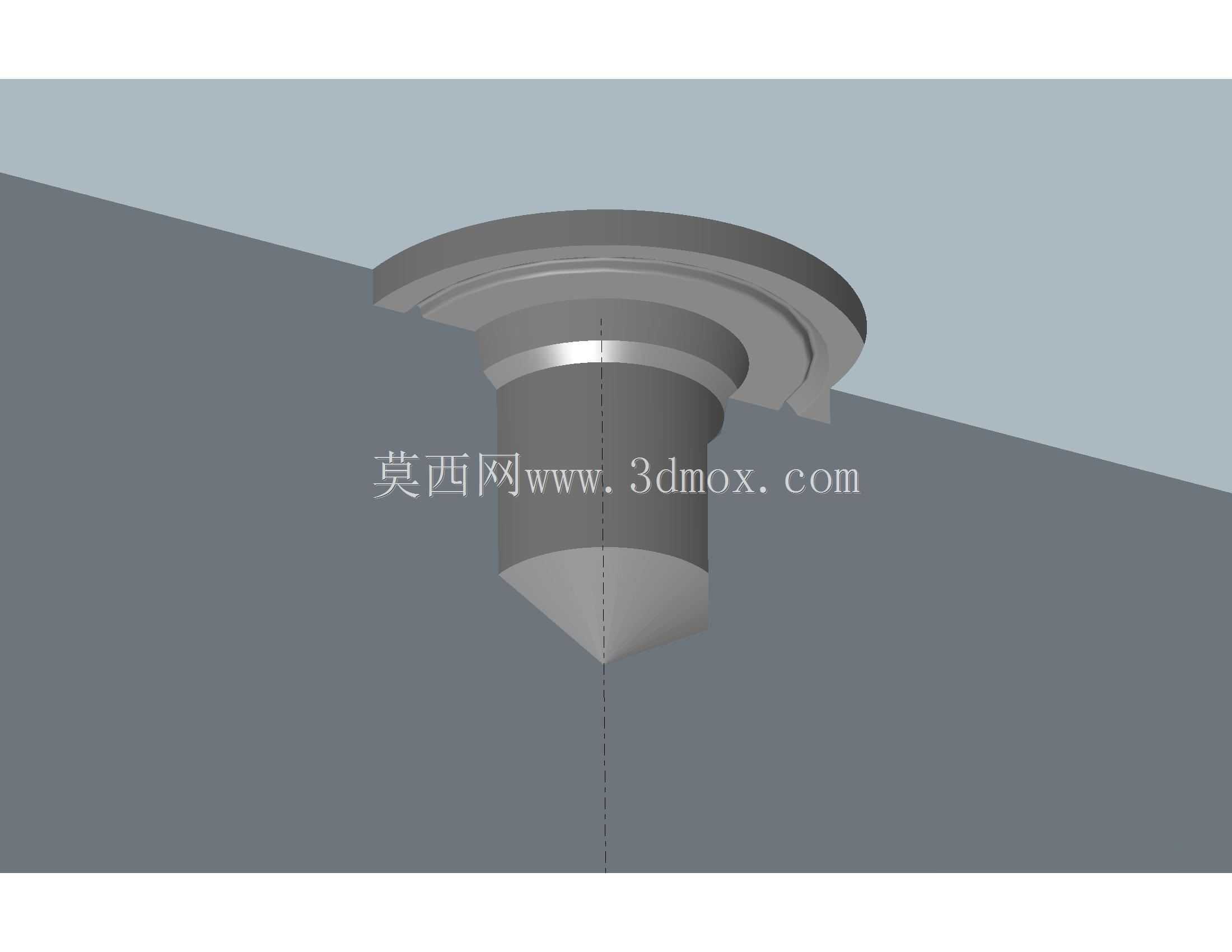

　　设计思路上没有做完全固定的死特征，而是把常用的尺寸参数做了可调整的变量，比如不同通径对应的螺纹规格、O圈尺寸、法兰盘直径，都可以在调用特征的时候直接修改，不需要进入草图层面逐尺寸编辑。外形上，这个端口结构整体是带法兰边的柱体结构，前端是密封端面，中间是外螺纹段，根部和安装基体衔接的位置做了圆角过渡，避免应力集中——毕竟液压系统工作时会存在频繁的压力脉冲，直角衔接的位置很容易在长期交变载荷下出现应力开裂，圆角的半径也是根据不同通径的压力等级做了匹配，高压工况下的圆角半径会适当放大，分散应力集中点。

　　安装边界方面，调用这个自定义特征的时候，只需要选定安装基体的平面，指定端口的轴向方向，输入对应的通径参数，特征就会自动在基体上生成完整的端口结构，包括O圈沟槽、螺纹段、法兰贴合面、根部过渡圆角，同时会自动预留标准接头安装需要的最小空间尺寸，不会出现特征生成后和基体原有结构产生干涉的问题。在实际建模工作中，很多设计人员每次画ORFS端口都要查手册核对尺寸，画草图、做切除、做螺纹装饰线，一套流程下来要十几分钟，还容易出现尺寸记错、公差标错的问题，用这个自定义特征的话，几秒钟就能生成符合标准的端口结构，而且所有尺寸都和行业标准对应，不需要反复核对手册。

　　从功能特性来说，这个自定义结构完全匹配O形圈端面密封的装配要求，生成的沟槽尺寸能适配对应规格的邵氏硬度70度的丁腈橡胶O圈，端面的粗糙度要求也在特征里做了隐含的工艺备注，加工时端面粗糙度需要达到Ra1.6才能保证密封效果，不会因为端面划痕出现渗漏。另外，端口的法兰边厚度也做了标准匹配，对应标准的ORFS接头锁紧后，法兰边的强度能承受额定工作压力下的轴向力，不会出现法兰变形导致的密封失效。在液压系统的设计中，油口的标准化一直是提升设计效率、减少备件种类的关键，这类自定义特征的应用，能让整个项目里的同类型油口尺寸完全统一，不会出现不同设计人员画的同规格油口尺寸不一致的问题，后续出工程图、加工、采购接头的时候都能减少出错概率。

　　很多刚接触液压设计的人员，容易把ORFS端口和其他端面密封端口的尺寸搞混，比如把O圈沟槽的直径做小，或者把螺纹长度做短，导致装配时接头拧到底了O圈还没被压缩，或者O圈压缩量过大过早老化失效，这个自定义特征里把这些容易出错的尺寸都做了参数锁定，除非刻意修改参数，否则生成的结构都是符合标准要求的，相当于把设计规范嵌入到了建模特征里，哪怕是新手调用，也能生成合格的端口结构。在实际的设备维护场景里，标准化的ORFS端口也能减少备件的储备种类，现场维修时不需要准备多种规格的接头和O圈，降低维护成本。
