涡轮增压器用涡扇叶轮结构三维设计

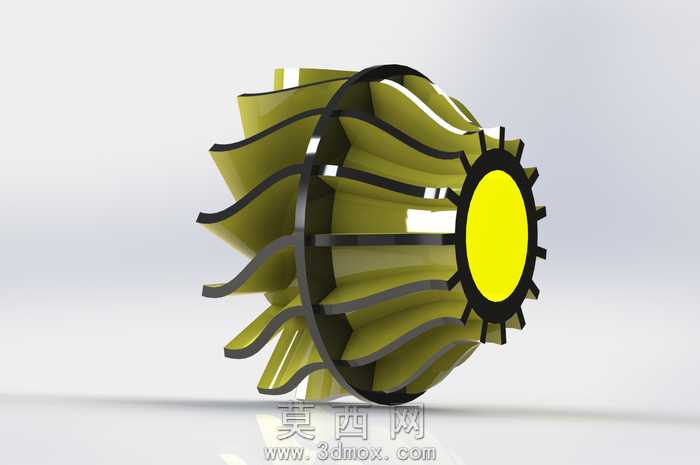

本模型为涡轮增压器配套使用的涡扇叶轮三维设计作品，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以回转基体特征搭建叶轮的核心轮毂结构，精准控制轮毂的锥度、中心安装孔的孔径与定位台阶尺寸，保证后续与涡轮轴的装配匹配精度。叶片部分采用曲面放样与阵列结合的建模方式，先绘制单支叶片的翼型截面轮廓，根据气动性能要求调整各截面的安装角、弦长与扭转弧度，通过引导线放样生成流畅的叶片曲面，再围绕轮毂中心轴做圆周阵列，严格控制阵列数量与叶片间的均匀间隙，避免出现曲面重叠或间隙超差的问题。建模过程中对叶片与轮毂的衔接位置做了圆角过渡处理，消除应力集中的尖锐棱角，还原实际加工中的工艺倒角特征，同时对叶片前缘、后缘做了薄化处理，贴合真实涡扇叶片的气动外形设计。材质渲染阶段，为模型赋予高温合金材质属性，调整金属材质的粗糙度、反射率参数，模拟涡轮部件在高温工况下的金属哑光质感，通过场景布光突出叶片的曲面扭转形态与轮毂的结构层次，渲染视角选择斜向45度方位，完整展现叶轮的整体结构与叶片排布规律。设计思路围绕涡轮增压器的实际工作需求展开，充分考虑涡扇叶轮在高速旋转工况下的结构合理性，叶片的曲面造型兼顾气动效率与结构强度，轮毂的安装结构适配通用涡轮增压器的轴系装配标准，整体模型无多余冗余特征，所有结构尺寸均参考通用涡轮增压器涡扇的实际参数设定，可用于动力机械结构教学、涡轮增压器原理演示以及相关零部件的设计参考，模型同时导出了STEP、IGES、STL等通用格式，可适配多数三维设计软件的打开与编辑需求，方便后续的仿真分析、3D打印验证或者二次设计修改。
