弹簧钢缓冲防撞装置结构设计

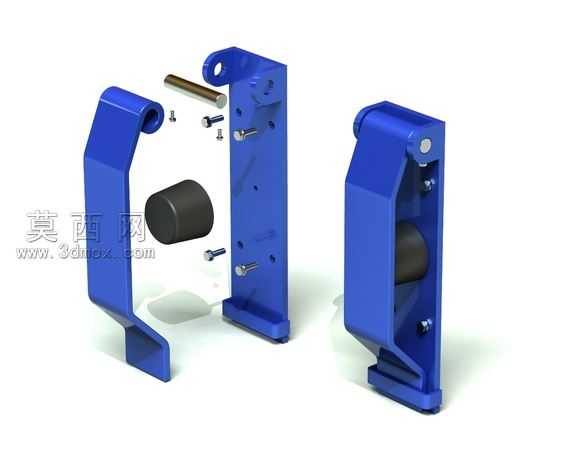

本作品为弹簧钢材质的缓冲防撞装置，采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械装配公差规范，对每一个零部件的尺寸进行精准约束，确保各部件装配后无干涉、运动顺畅。模型包含左右对称的蓝色主体支撑臂、内置缓冲阻尼块、连接销轴、紧固螺钉等多个独立零部件，装配层级清晰，可直接用于爆炸视图制作与装配工艺演示。渲染阶段采用金属材质与工程塑料材质分层赋予，蓝色支撑臂部分设置了磨砂喷塑的金属质感参数，还原弹簧钢折弯成型后的表面处理效果，内置黑色阻尼块赋予高阻尼橡胶材质属性，销轴、螺钉等标准件赋予抛光不锈钢材质，通过三点布光方案突出部件的结构轮廓与材质差异，阴影设置采用软阴影模式，让渲染效果更贴近真实工业产品的展示质感。结构设计上采用对称式悬臂结构，主体支撑臂通过弹簧钢折弯一体成型，保证结构强度的同时具备足够的弹性形变空间，内置的圆柱形阻尼块可在受到撞击时吸收冲击能量，配合铰接式的连接结构，能够在碰撞发生时通过小幅转动与弹性形变分散冲击力，避免刚性碰撞对码头、卸货平台以及停靠车辆造成结构损伤。设计思路围绕装卸作业场景的实际防撞需求展开，充分考虑货车停靠时的对位误差与冲击力度，整体结构无复杂异形部件，所有折弯角度、安装孔位均符合现有装卸货平台的安装尺寸标准，无需额外改造即可直接适配现有场地的安装需求，铰接部位的销轴采用快拆设计，便于后期磨损部件的更换维护，紧固螺钉全部采用标准内六角规格，降低后期运维的配件采购成本。模型在建模时对弹簧钢的折弯圆角进行了工艺性优化，避免应力集中导致的部件断裂问题，所有安装孔位均预留了足够的装配间隙，适配现场安装的施工误差，整体结构兼顾缓冲性能、结构强度与安装便利性，可直接用于产品方案演示、生产加工参考以及装卸货场景的安全防护方案设计。
