钢丝绳葫芦滑轮组装配结构设计

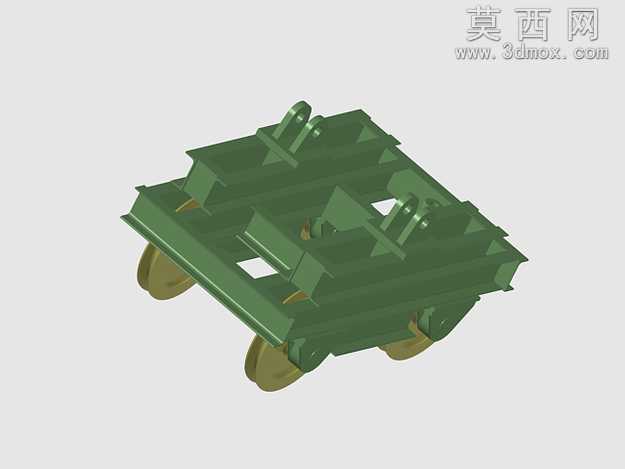

本作品为钢丝绳葫芦配套的滑轮系统三维建模成果，建模过程中严格遵循起重机械五金配件的实际尺寸规范，先通过草图绘制完成滑轮安装底座的框架轮廓，采用拉伸凸台命令生成底座的主体承载结构，对底座上的滑轮安装位、减重镂空区域逐一进行切除特征处理，保证底座在满足结构强度的前提下尽可能降低自重。滑轮部件建模时，先绘制轮体的回转截面草图，通过回转命令生成带绳槽的滑轮主体，针对绳槽的圆弧曲率、轮缘厚度参数，参照起重滑轮的行业标准进行参数化调整，确保钢丝绳与轮槽的贴合度符合使用要求，滑轮中心的轴承安装位通过同轴心切除生成，预留出标准轴承的装配间隙。装配阶段采用自下而上的装配逻辑，先将滑轮与轮轴、轴承组件完成子装配，添加同轴心、轴向限位的配合约束，再将子装配体逐一安装到底座的对应安装位，添加面重合、孔位同轴的配合关系，保证多组滑轮的轮槽处于同一导向平面，避免钢丝绳运行时出现偏磨、脱槽的问题。材质渲染阶段，为滑轮轮体赋予铸钢材质，调整材质的粗糙度、金属度参数还原铸钢件的哑光金属质感，为安装底座赋予热轧型钢材质，表现出型材表面的轻微氧化纹理，为轮轴、紧固件赋予调质钢的亮面金属材质，通过不同材质的区分清晰展现各部件的功能属性。整体设计充分考虑钢丝绳葫芦的走线需求，分别设计了双轮、四轮两种不同滑轮数量的底座结构，可适配不同起重量、不同走线倍率的钢丝绳葫芦使用场景，所有部件的安装孔位、配合尺寸均按照通用五金配件的互换性要求设计，可直接用于起重设备的结构验证、配件选型参考，模型在渲染时采用等轴测视角展示，清晰呈现滑轮组的排布方式、底座的框架结构，能够直观展现整套滑轮系统的装配关系与结构特点。
