波纹板附属支撑码头防撞缓冲装置

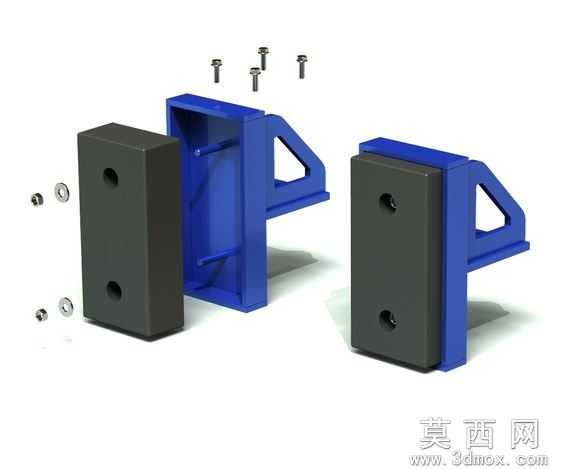

本作品为适配波纹板安装的码头支撑防撞缓冲构件，采用三维建模软件完成全参数化设计，建模过程中首先梳理构件的功能逻辑：该装置需同时满足与波纹板基体的可靠连接、外来冲击的缓冲吸能、长期户外使用的结构耐久三大核心需求，因此整体采用分体式模块化结构设计。建模阶段先完成主体支撑座的特征构建，支撑座采用带三角加强筋的L型承载结构，筋板厚度与座体壁厚经过受力仿真校核，可承受货车停靠、货物装卸过程中的侧向冲击载荷，避免结构发生塑性变形；与波纹板贴合的安装面预留对应螺栓过孔，孔位公差按照机械安装通用标准设定，保证现场安装时的对位精度。缓冲接触块采用高阻尼耐磨材质设计，建模时单独拆分该零件，块体上预留沉头安装孔，可通过紧固件与支撑座牢固连接，接触块表面做平整化处理，增大与被保护物体的接触面积，降低冲击压强；配套的紧固件模型按照标准件参数库调用，包含螺栓、平垫等全套安装配件，完整还原实际装配关系。渲染阶段采用写实材质方案，支撑座赋予高强度工程塑料或喷涂金属材质，呈现哑光深蓝色质感，缓冲块赋予黑色耐磨橡胶类材质，金属紧固件赋予镀锌钢材质，通过光影调整突出构件的棱角与装配层次，清晰展示各零件的配合关系。设计过程中充分考虑使用场景的特殊性，针对码头、卸货平台的潮湿、多粉尘环境，所有连接位置均做避空设计，避免积水积尘造成的连接件锈蚀，整体结构无冗余设计，零件数量精简，既降低生产制造成本，也便于后期损坏部件的快速更换，可有效吸收货车停靠、装卸作业时的意外撞击能量，保护码头建筑、卸货平台基体以及停靠车辆不受磕碰损伤。
