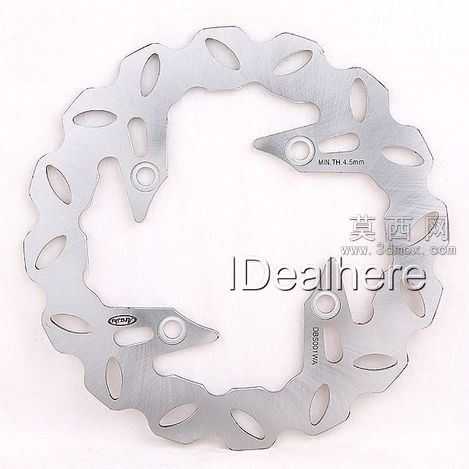

本田Transalp摩托车后轮盘式制动盘

本模型为摩托车后轮盘式制动部件的三维建模成果，建模过程围绕制动盘的实际功能结构展开，首先通过测绘实件获取基础轮廓参数，以回转特征构建制动盘的基础环形基体，精准还原盘体的内外径尺寸、安装基准面的平面度要求。针对盘体周向分布的散热减重孔，采用阵列特征结合草图切除的方式完成建模，每个椭圆型散热孔的排布角度、开孔大小均匹配实车散热需求，既保证制动过程中的空气流通散热效率，又合理控制盘体自身重量，降低非簧载质量。盘体边缘的波浪型轮廓采用样条曲线拟合绘制，还原浮动碟盘的边缘结构，该结构可在制动时减少热变形带来的制动抖动，同时提升排屑散热效果。建模过程中对盘体上的安装定位孔做了精准的位置约束，三个安装凸台的高度、孔径、同轴度均严格按照实装参数设定，保证模型可直接用于装配验证。盘体表面的刻印标识采用包覆特征制作，还原产品标识与厚度参数标注的细节，材质设定上赋予盘体不锈钢金属材质，调整金属粗糙度参数模拟刹车盘的磨砂金属质感，渲染阶段采用柔和侧光打光，突出盘体的金属切削纹理与结构层次感。设计思路上兼顾制动性能与结构可靠性，盘体的厚度设定匹配摩托车后轮制动力矩需求，安装位的加强结构做了合理的加厚处理，避免长期制动受力出现结构形变，整体模型结构完整，细节还原度高，可用于摩托车制动系统的结构展示、装配干涉检查以及相关改装设计的参考使用，建模过程中对各特征的参数做了全约束处理，方便后续根据不同车型需求调整盘径、孔位等参数，适配不同排量摩托的后轮制动配置需求。
