小型桌面级数控铣床结构设计方案

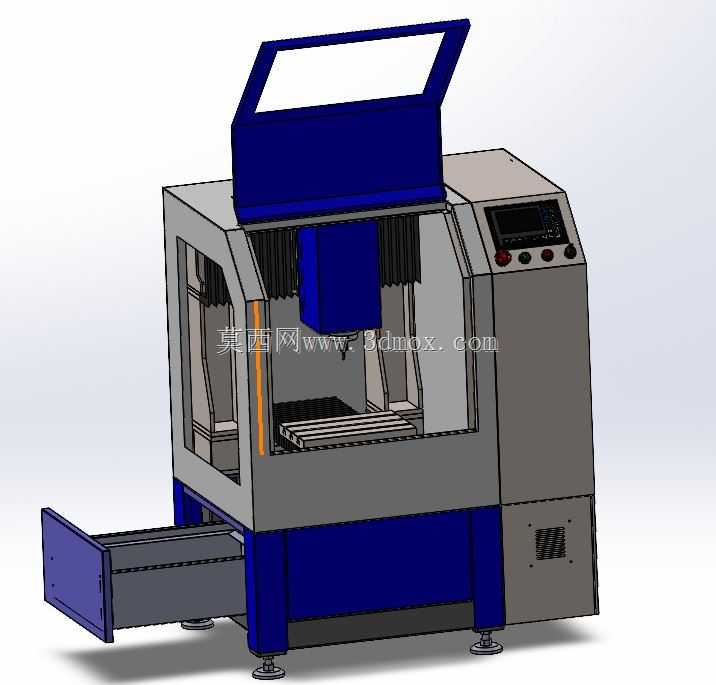

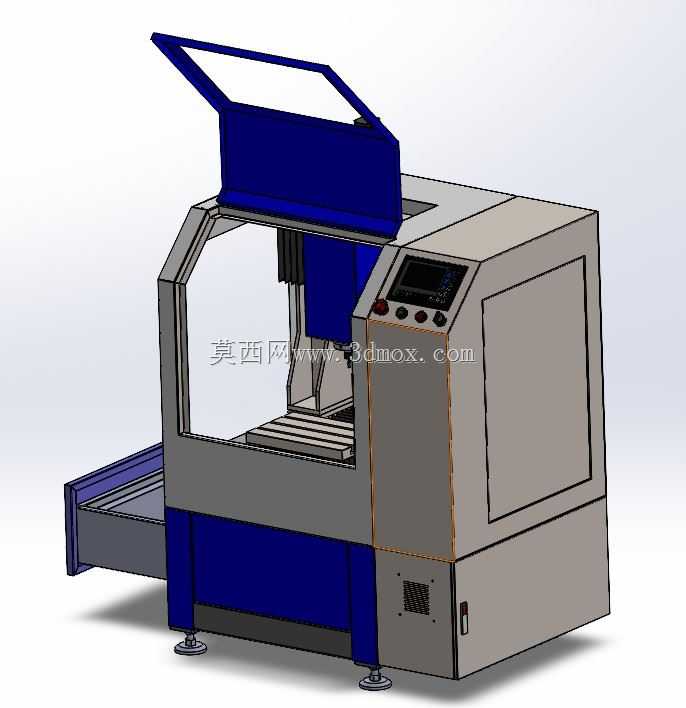

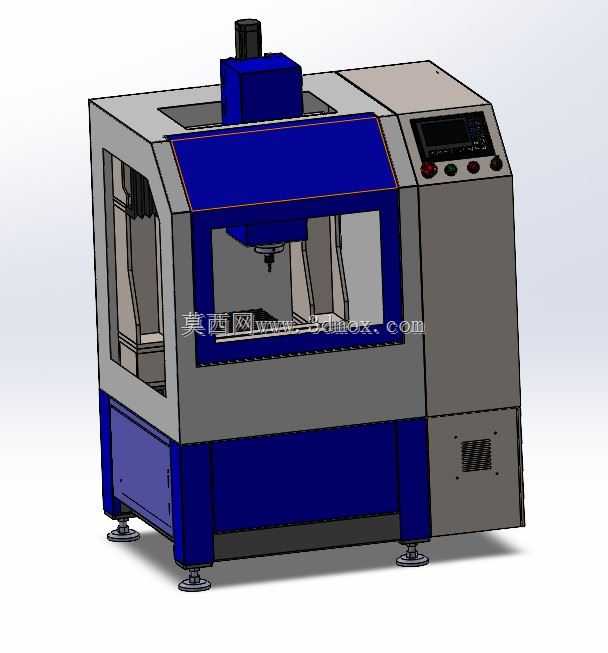

　　这款小型数控铣床的结构设计，核心瞄准小尺寸工件的精密加工场景，在职业院校实训教学、小型五金加工门店、个人工坊以及企业研发打样环节都有很高的适配性，能够覆盖铝件、铜件、工程塑料等易切削材料的铣削、钻孔、倒角、简单型腔加工需求，相比大型立式加工中心，它的占地空间更小，对车间层高、地面承重的要求更低，不需要专门做厚重的设备基础，普通硬化地面甚至加固的工作台面就能完成安装固定。从结构布局来看，这款设备采用了定梁式龙门框架结构，床身主体为箱型焊接结构搭配加强筋设计，能够在紧凑的外形尺寸下保证足够的结构刚性，避免切削过程中出现共振导致的加工表面振纹；Z轴主轴单元采用线性导轨搭配滚珠丝杠的传动组合，主轴搭载高速精密电主轴，

　　能够满足小直径刀具的高转速切削需求，适合加工小型零件上的精细特征。操作面板集成在设备右侧前部，操作人员站在设备正前方就可以完成程序输入、参数调整、启停操作，不需要额外挪动站位，符合人机工程学的操作逻辑；加工区域采用全封闭防护设计，正面配备可开合的透明防护门，既能够观察切削过程中的刀具状态和工件加工情况，又可以阻挡切削液飞溅和切屑飞出，提升操作安全性，防护门的开合行程经过优化，不会和周边的操作台、物料架产生干涉。设备底部配备可调式支撑脚杯，安装时可以通过调整脚杯高度来校准设备水平，抵消地面不平整带来的安装误差，不需要额外加装减震垫就能满足常规加工的精度要求；电气控制单元集成在床身右侧的柜体内部，柜体侧面开有通风散热栅格，

　　能够保证电气元件工作时的热量及时散出，避免长时间运行出现过热报警。在设计过程中，优先考虑了小型加工场景的实际痛点：很多小型加工场景没有专门的物料吊装设备，这款设备的整机重量控制在单人借助简易搬运工具就能移位的范围，不需要动用叉车、行车等重型搬运设备，转场布置更加灵活；主轴的行程参数经过匹配，刚好覆盖常见小型零件的加工尺寸范围，不会因为行程冗余造成不必要的结构尺寸增加和成本浪费，X、Y轴的传动部件都布置在防护腔体内部，能够避免切屑、切削液落到导轨和丝杠表面，减少日常维护的工作量，延长传动部件的使用寿命。切削液系统采用内置式水箱设计，集成在床身下部空间，不需要额外占用周边场地放置冷却水箱，水箱的容积匹配小型设备的切削液流量需求，

　　更换切削液时不需要拆解过多的防护结构，日常维护操作更加便捷。设备的外形轮廓做了圆角过渡处理，避免尖锐边角在操作人员走动、上下料过程中造成磕碰，所有的电气走线都藏在设备内部的走线槽中，外部没有裸露的线缆，既提升了设备整体的整洁度，也避免线缆被切屑刮破、被切削液腐蚀带来的安全隐患。针对实训教学场景，这款设备的操作逻辑和工业级大型数控铣床保持一致，学生在这款设备上掌握的对刀、程序调试、加工参数设置技能，可以直接迁移到大型工业设备的操作上，不会出现设备适配的断层；针对小型加工门店的打样需求，它的启动速度快，不需要像大型设备那样长时间预热，小批量零件加工的准备时间更短，能够快速响应客户的急单打样需求。在安装边界上，设备的后部预留了电源接口、气源接口的安装空间，安装时只需要在设备后部预留15厘米左右的散热和走线空间，左右两侧不需要预留额外的大尺寸维护通道，正面预留80厘米左右的操作空间就可以满足上下料、日常操作、常规维护的需求，整体占地不到两平方米，非常适合空间紧张的小型加工场所使用。
