长距离封闭式螺旋水泥输送机三维设计

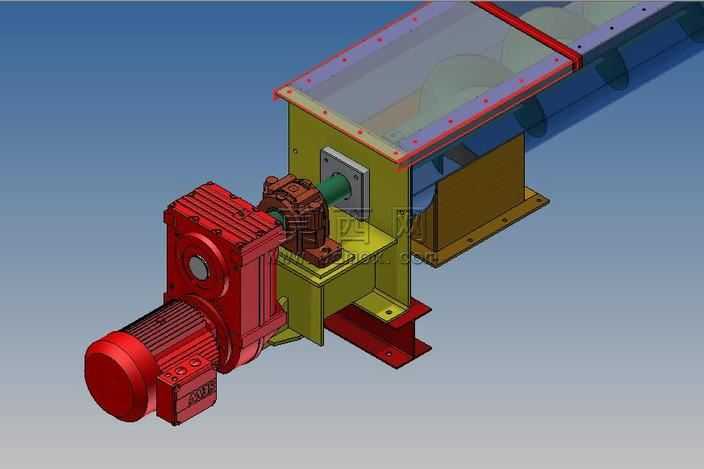

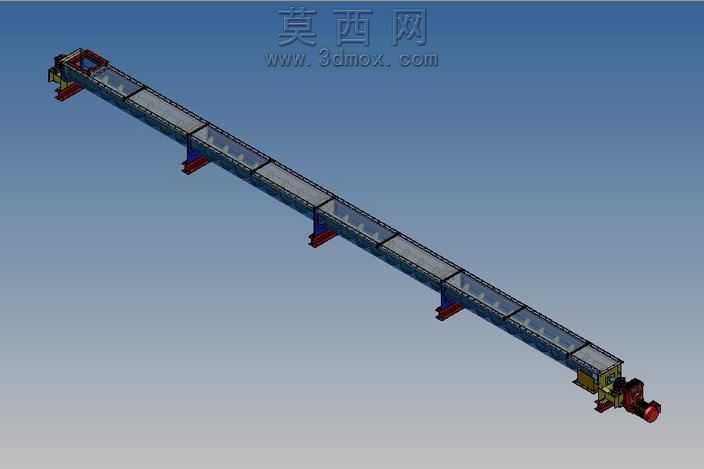

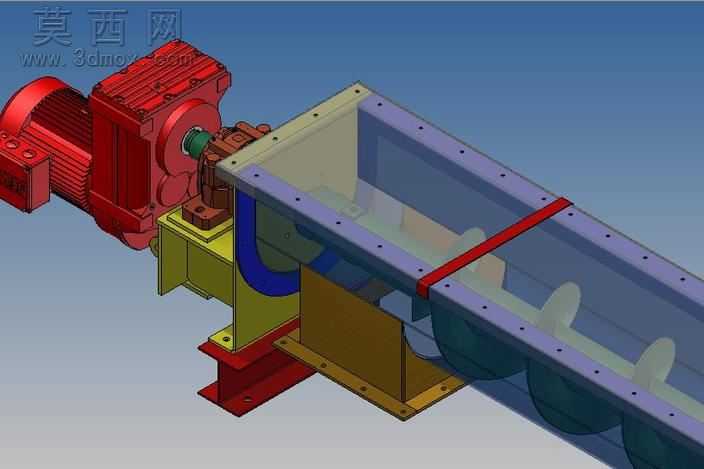

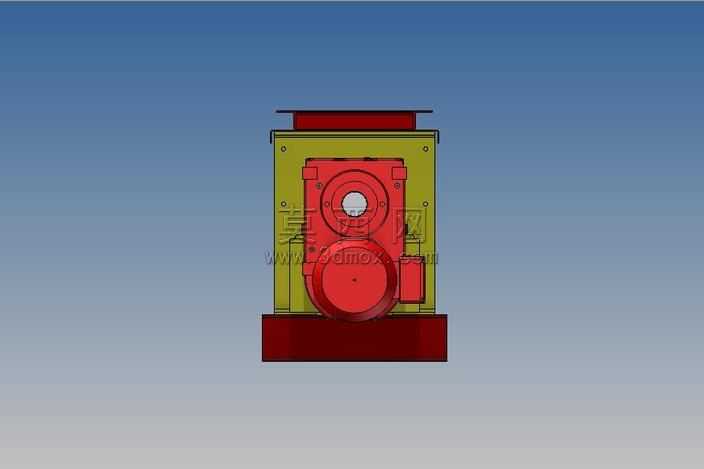

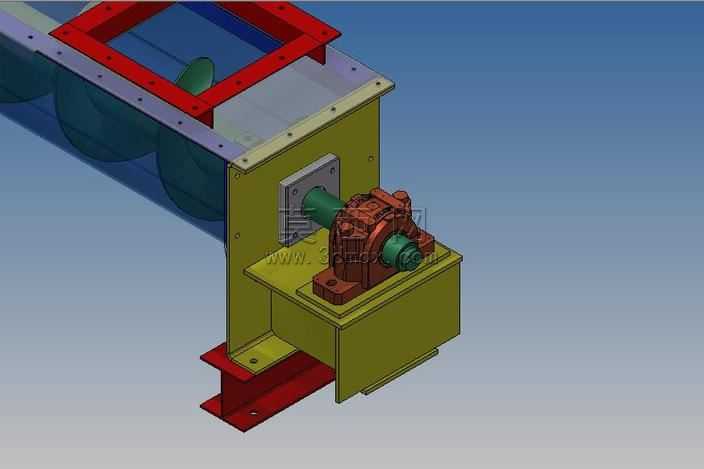

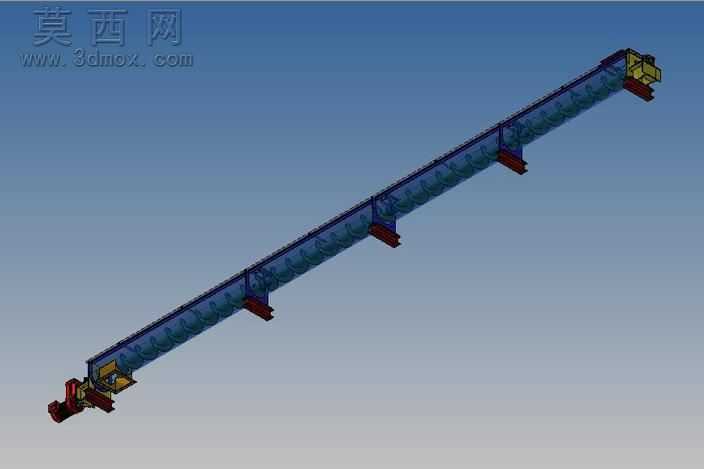

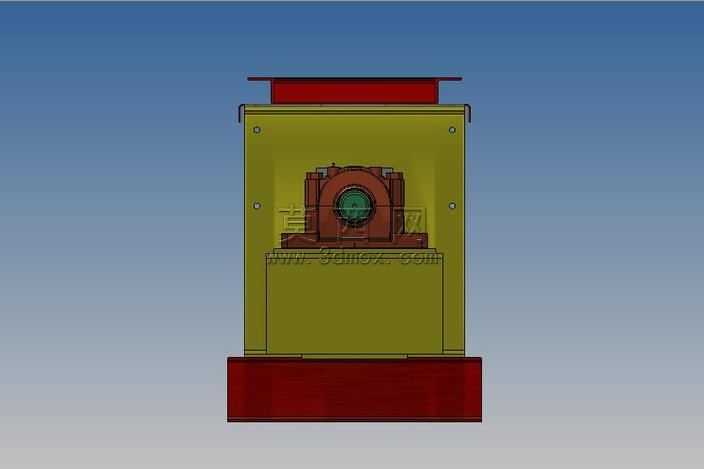

本模型为长距离封闭式螺旋水泥输送机，采用Autodesk Inventor 2014完成全参数化三维建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1比例的精准还原。模型整体采用长条形卧式布局，主体输送槽为封闭箱型结构，有效避免水泥等粉状物料在输送过程中产生扬尘外溢问题，槽体分段设计搭配多组支撑脚架，可保障长距离输送状态下的结构稳定性，支撑脚与槽体采用螺栓连接结构，便于现场安装调试与后期维护检修。核心输送部件为连续螺旋叶片螺杆，建模时精准还原了螺旋叶片的导程、叶片厚度与轴径匹配参数，可直观呈现螺旋推送物料的工作原理，螺杆两端配置轴承座与端盖密封结构，避免粉状物料渗入轴承部位造成部件磨损。设备驱动端集成了减速电机与传动连接结构，建模时还原了电机安装法兰、联轴器的配合关系，进料端与出料端分别设置了对应接口结构，可匹配上下游生产设备的物料流转需求。材质渲染方面，槽体主体采用工业常用的哑光碳钢材质，支撑脚架做了深色防锈漆面效果处理，驱动电机部分还原了铸铁壳体与红色端盖的真实外观，螺旋叶片与输送槽内壁做了耐磨材质的视觉区分，各连接螺栓、法兰盘等标准件均按实物外观做了金属质感渲染，整体渲染效果贴近工业设备真实状态。设计思路上围绕粉状物料密闭输送的核心需求，重点优化了长距离输送的结构刚性与密封性能，各部件间的装配关系完整，可直接用于设备结构展示、安装指导演示，也可作为同类输送设备设计改型的参考基础，模型包含完整装配体与各零部件结构，无多余冗余特征，各部件间配合间隙符合实际机械装配公差要求。
