V12发动机曲轴结构三维建模作品

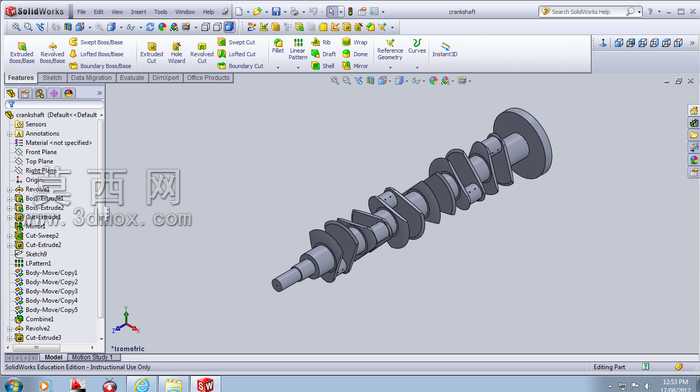

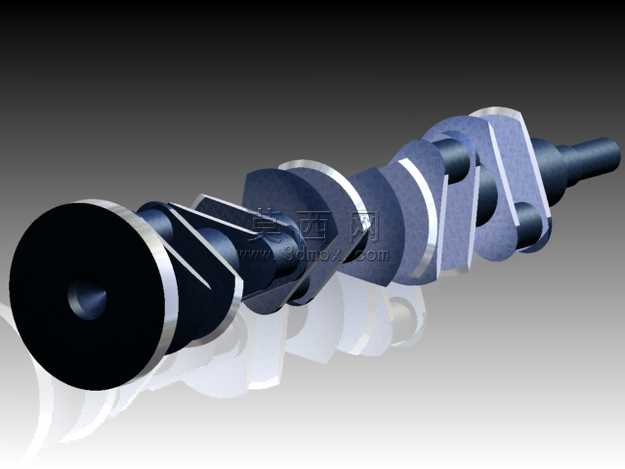

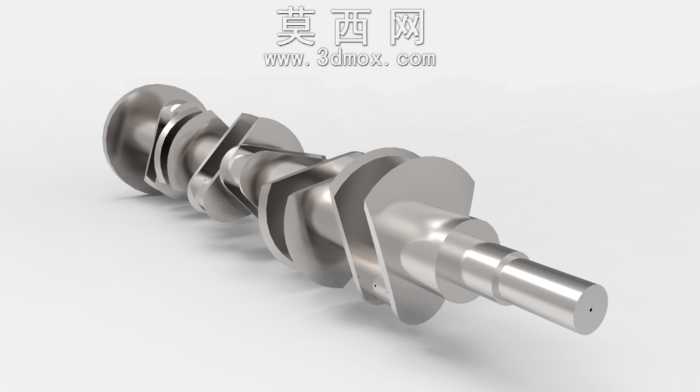

本作品为V12发动机配套曲轴的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循内燃机曲轴的实际工程设计逻辑，从基础轴段定位到细节结构打磨均严格匹配V型十二缸发动机的动力输出需求。建模初始阶段先完成整体基准轴的搭建，依据V12引擎的缸体排布角度、活塞行程参数确定各曲柄销的相对位置与偏转角度，保证各曲拐的夹角能够满足发动机的点火顺序与动平衡基础要求，避免后续结构出现干涉或动力传递偏差。主体结构建模采用多特征组合的方式完成：先通过旋转特征生成曲轴的核心主轴段与各曲柄销基础轮廓，再通过拉伸、切除特征完成各曲柄臂的成型，针对曲柄臂与轴段衔接的位置做了符合工程规范的圆角过渡处理，既还原真实曲轴的应力分散设计，也避免模型出现尖锐棱角导致的结构应力集中问题。细节设计上重点还原了曲轴表面的不同规格油孔结构，针对不同位置的润滑油道做了差异化的孔径与深度设置，这些油孔承担着发动机运转过程中向各轴颈、曲柄销输送润滑油的作用，建模时通过精准的定位草图确定各油孔的开孔角度与贯通位置，保证油道与曲轴内部润滑油路的连通逻辑完全符合实际润滑系统的工作原理，没有出现油路封堵或错位的问题。材质与渲染层面，为模型赋予了合金钢材质属性，调整材质的金属粗糙度、反光度参数还原锻钢曲轴的真实金属质感，同时对各轴段的配合面做了细微的表面质感区分，体现出机加工面与非加工面的视觉差异。整体模型的结构层级清晰，各特征参数可编辑调整，能够直观展现V12发动机曲轴的整体构造、曲拐排布规律与润滑油路布局，清晰呈现这类核心动力部件的设计逻辑，可用于发动机结构原理展示、机械设计教学参考等场景。
