常规动力水下航行潜水艇结构设计

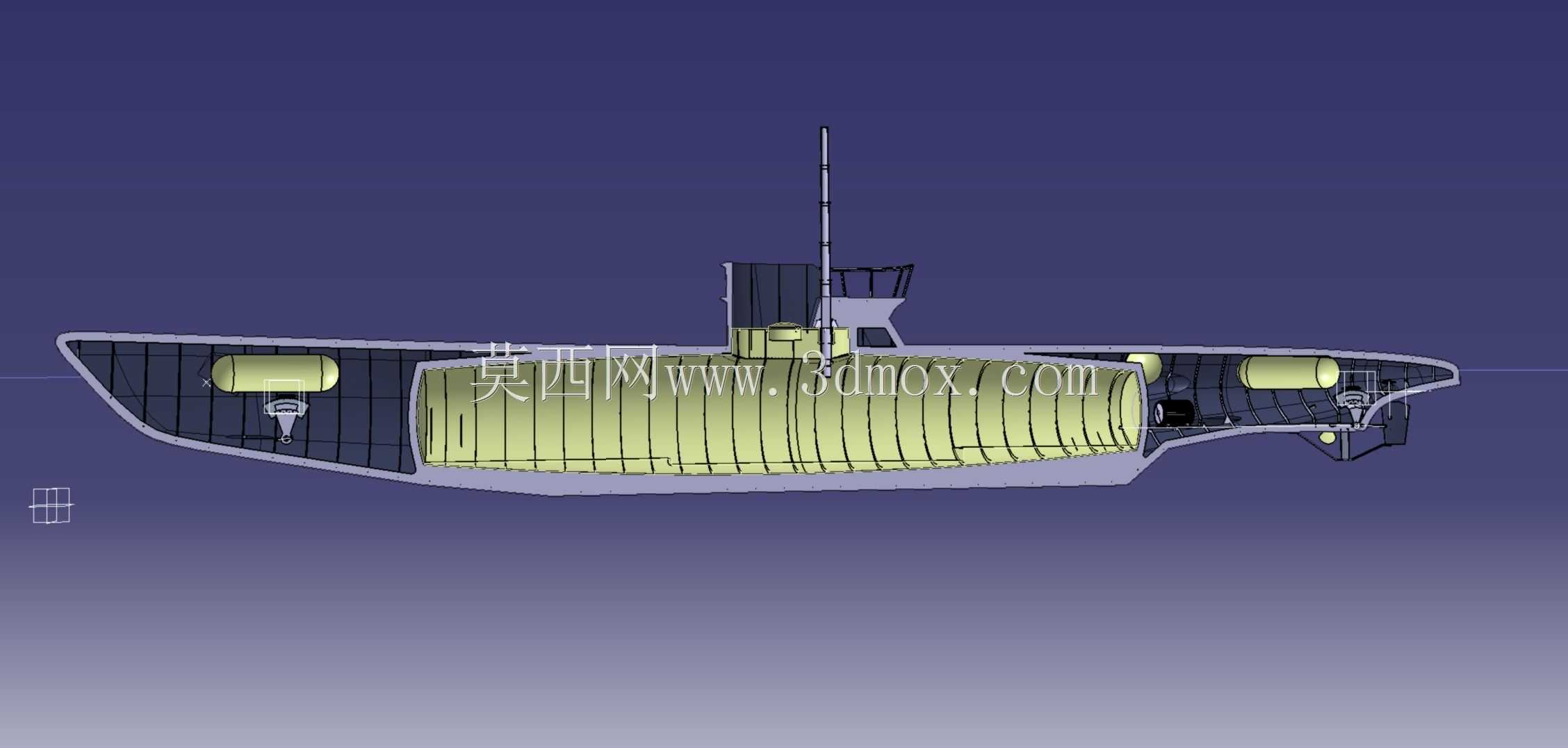

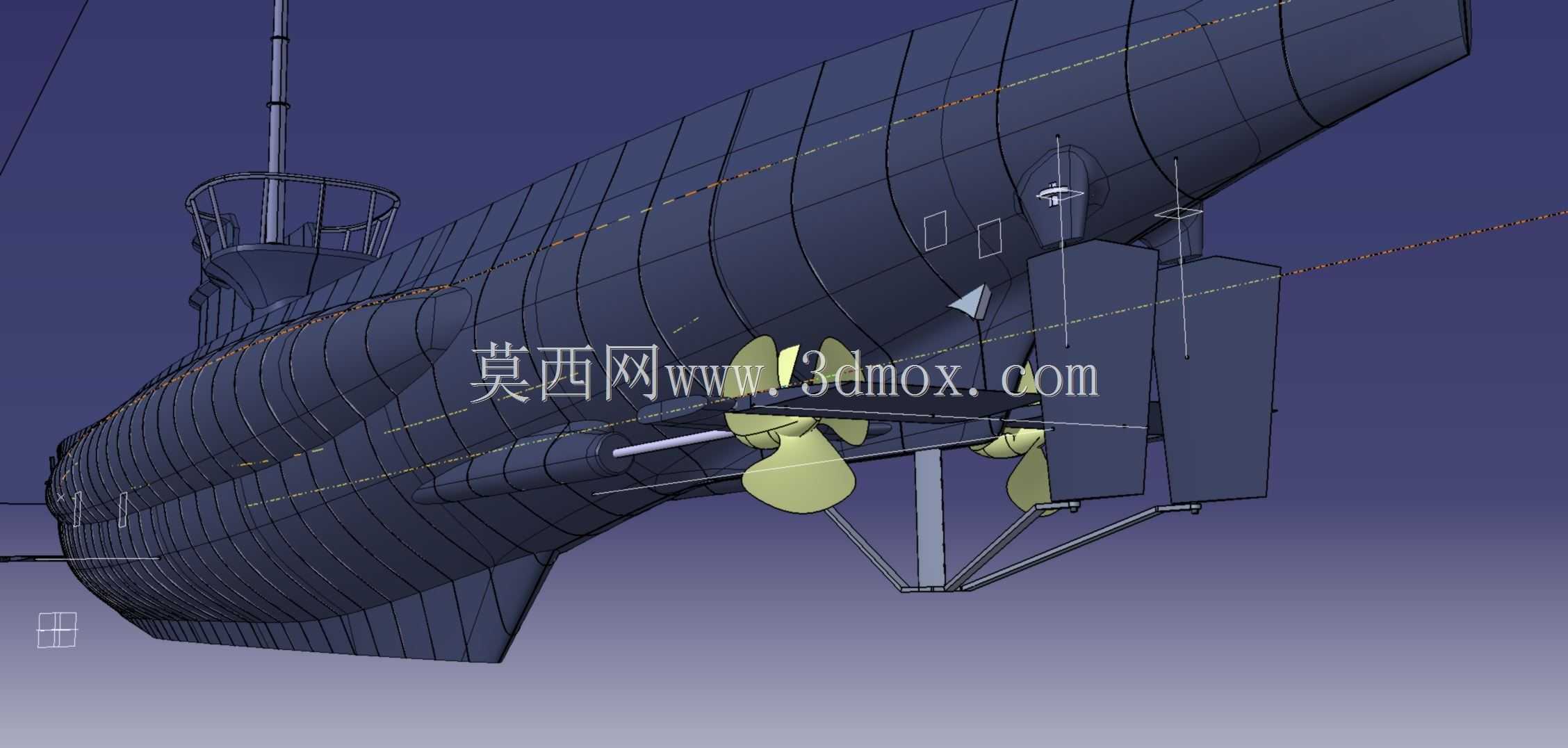

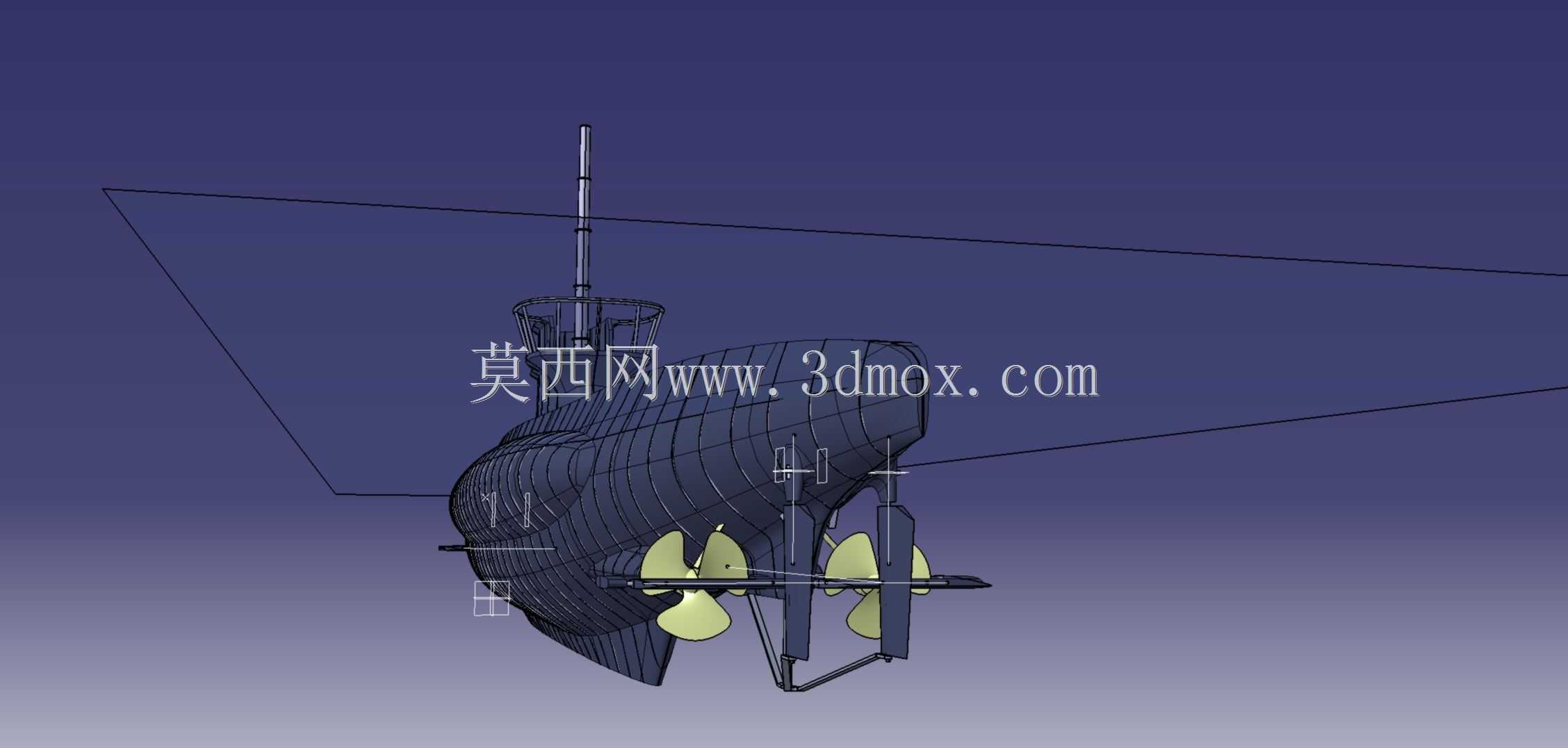

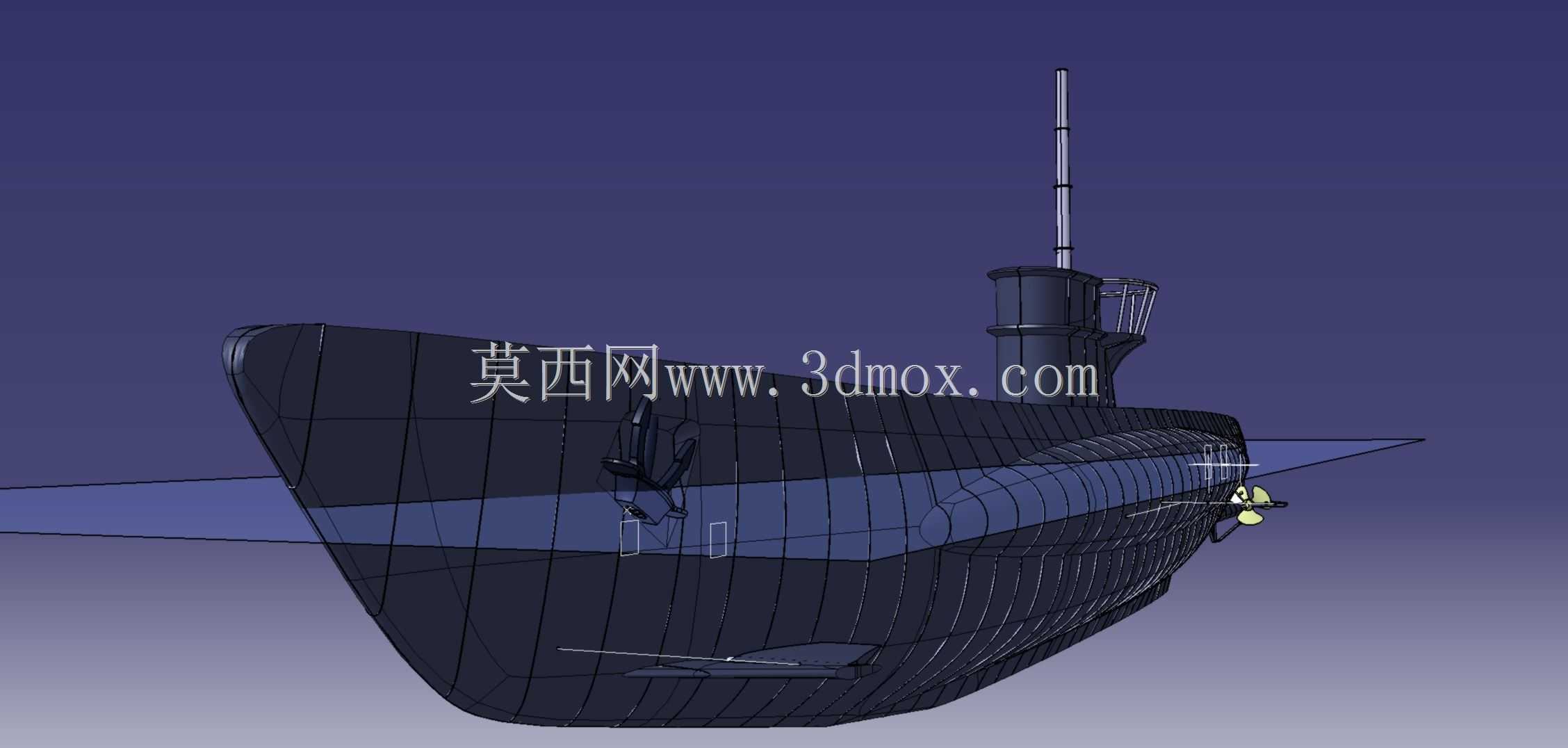

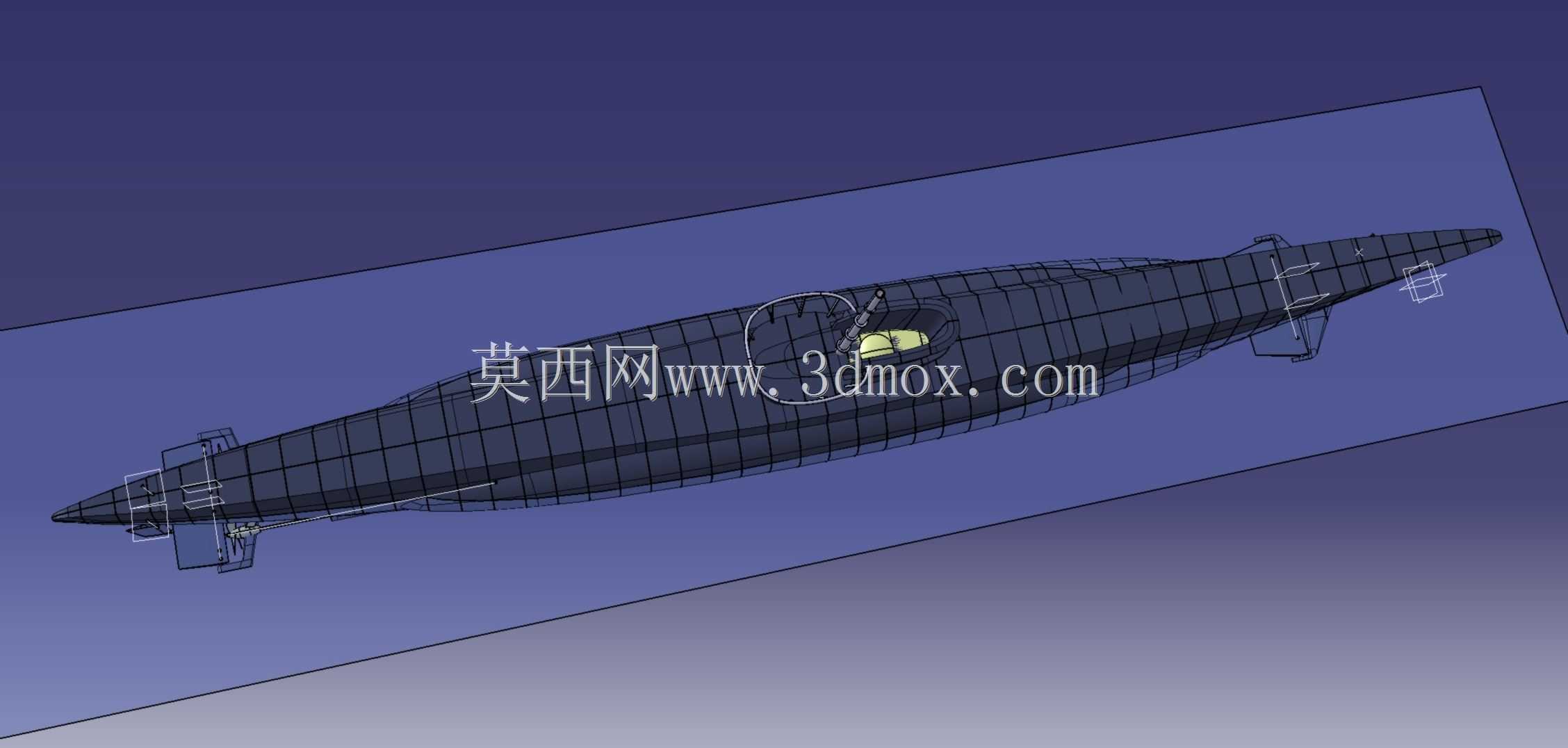

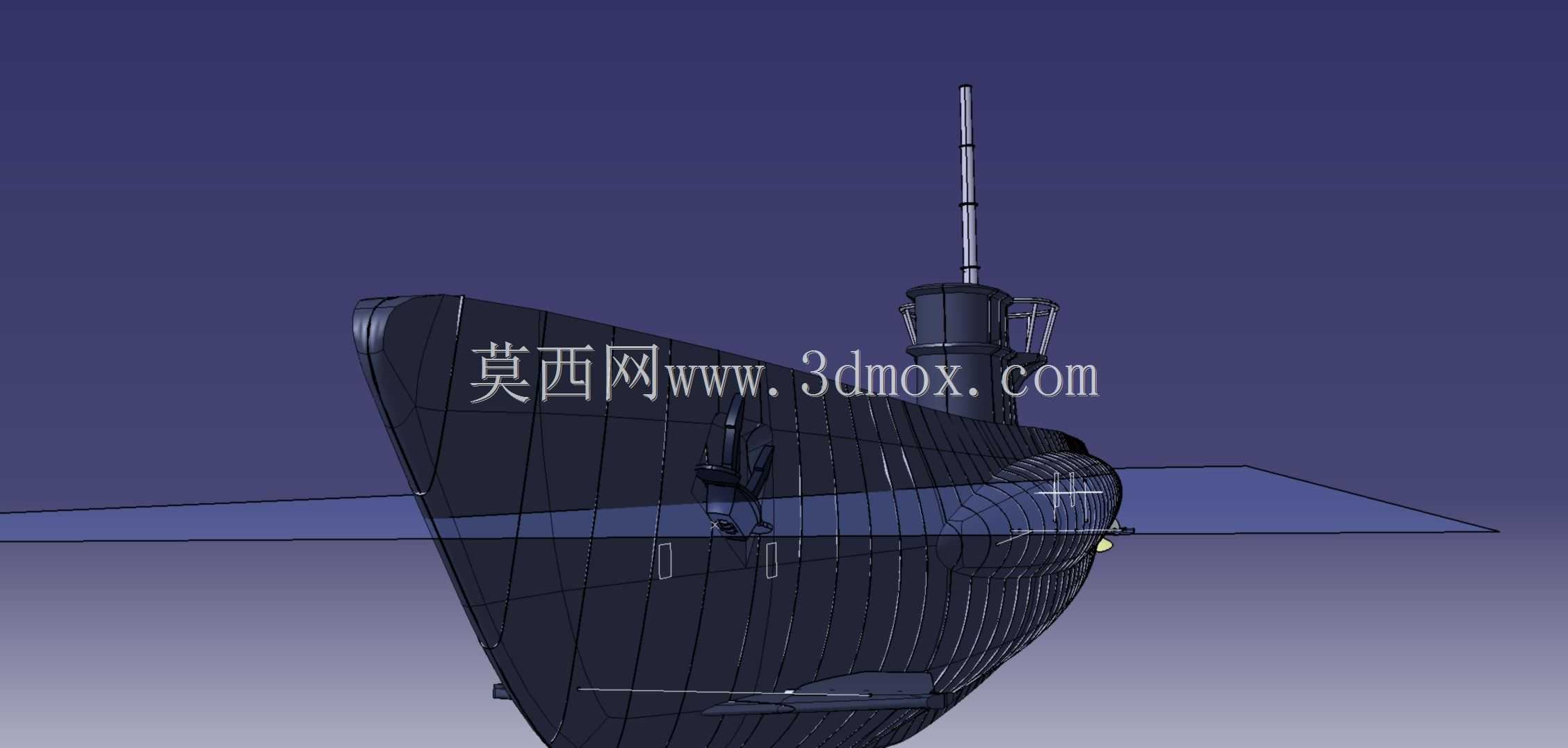

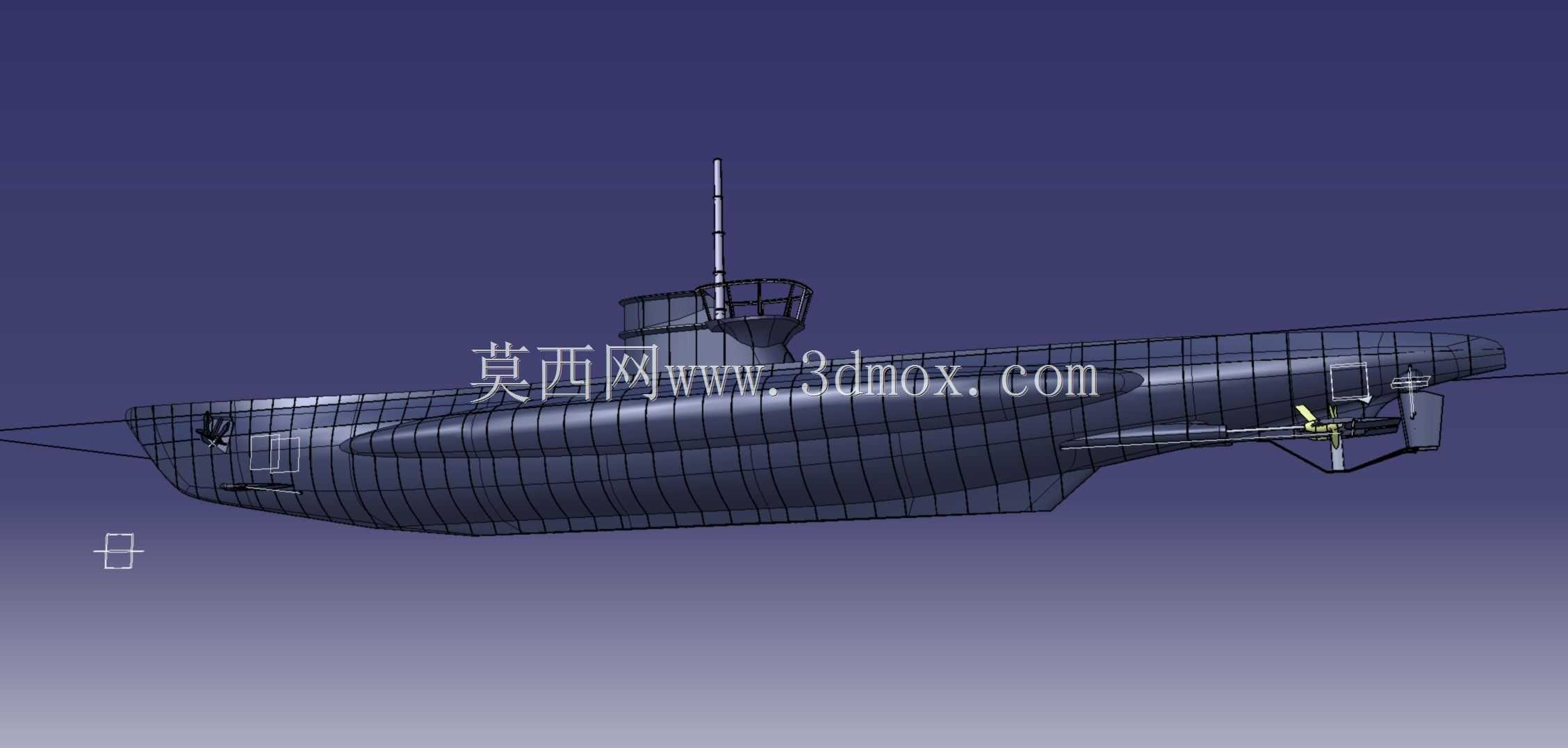

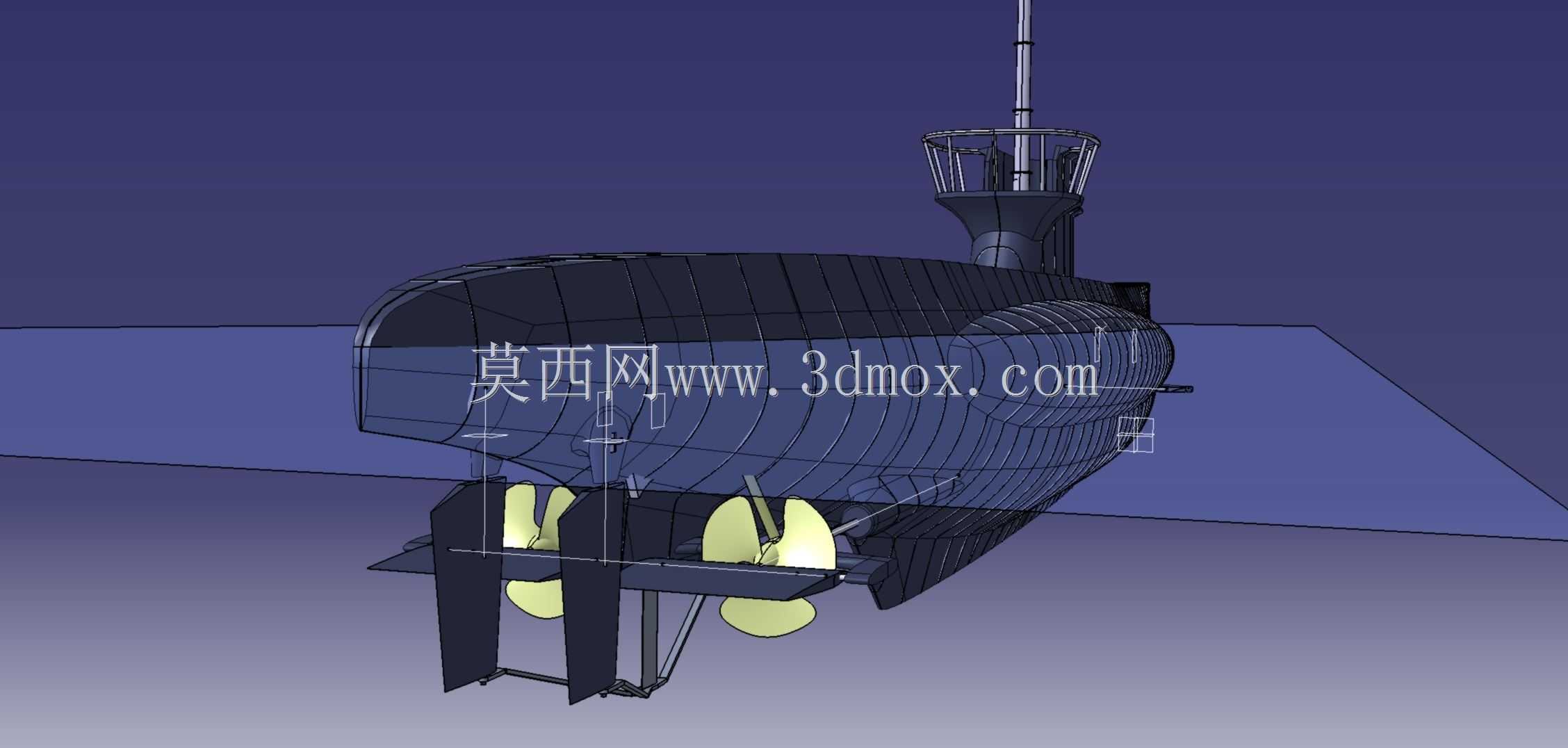

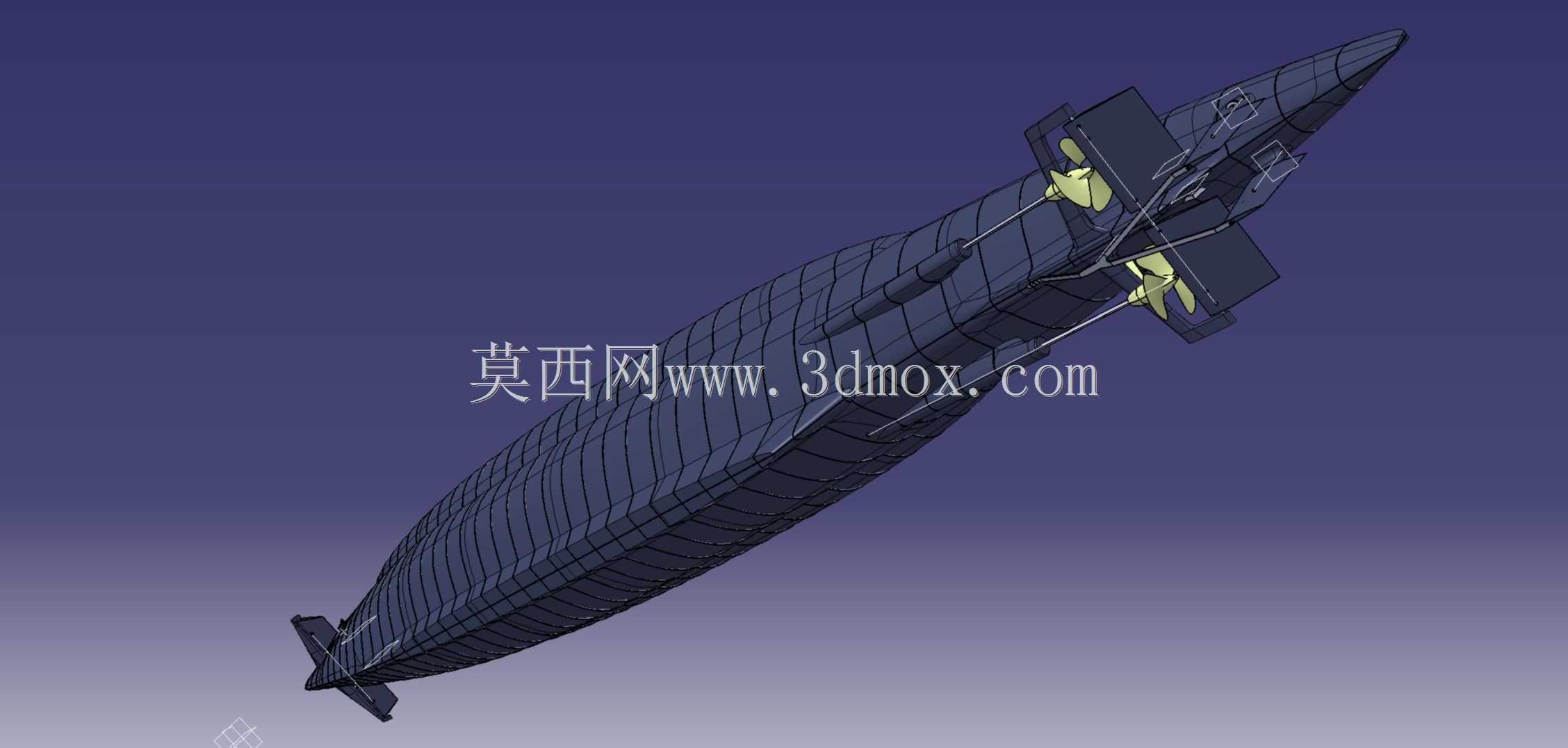

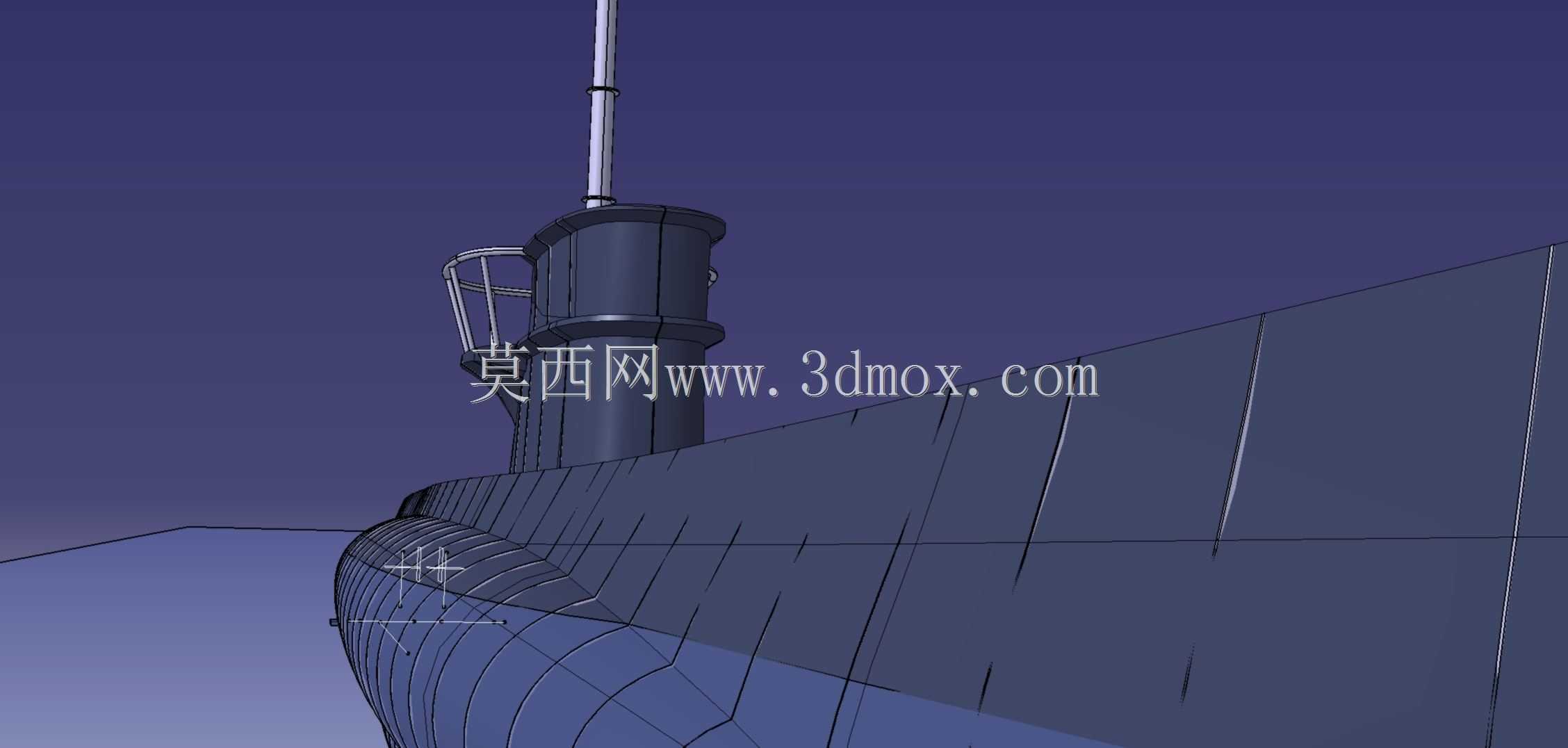

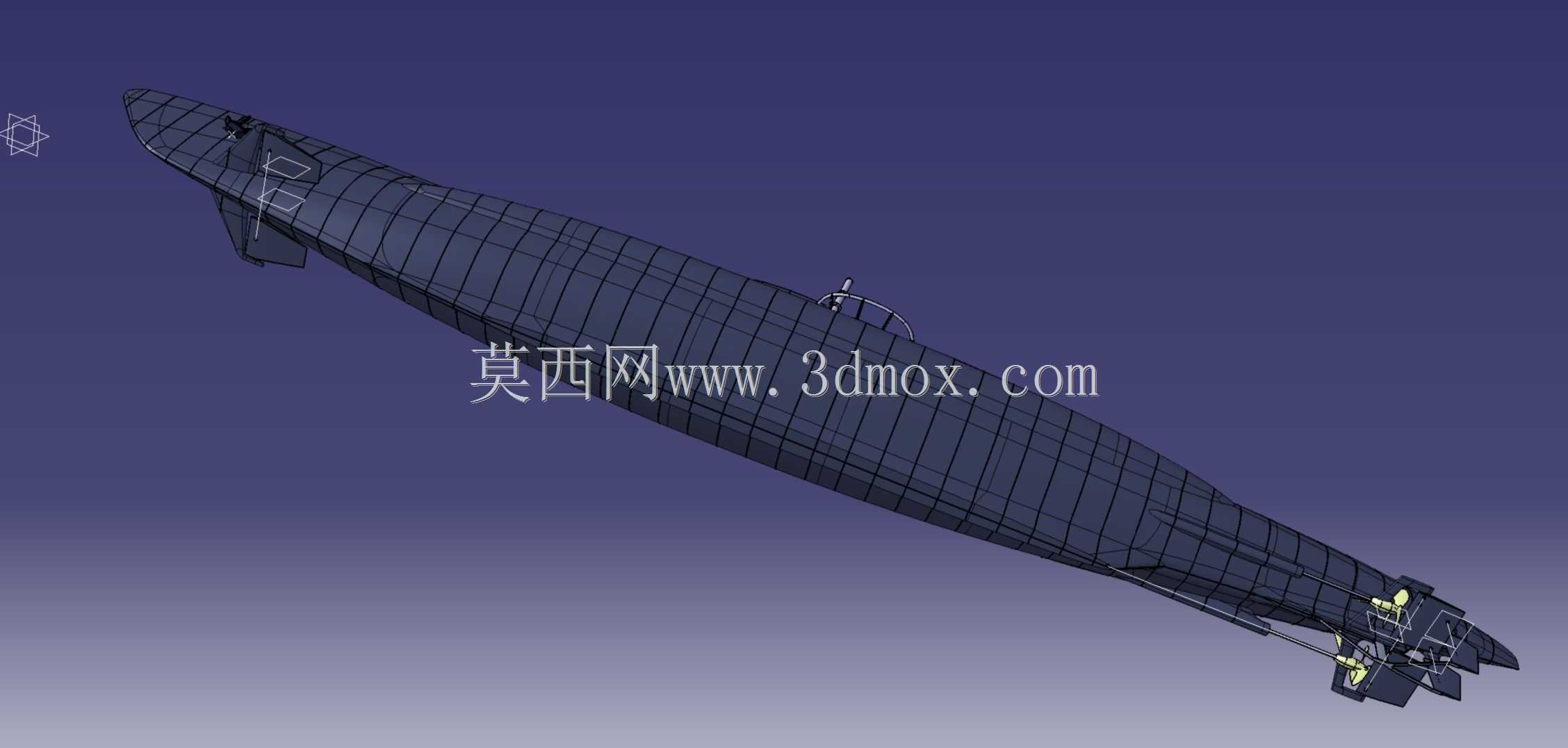

　　这款潜水艇三维结构模型，完整还原了常规柴电动力潜艇的主体布局与外部结构特征，建模过程中严格遵循水下航行器的流体力学设计逻辑，所有外轮廓曲面均经过光顺处理，可直接用于水动力仿真分析的几何前处理环节。从实际应用场景来看，这类常规动力潜艇主要承担近海海域的巡逻警戒、反潜侦查、布雷封锁等任务，相比核动力潜艇，其建造与维护成本更低，静音性能在低速潜航状态下更具优势，适合在浅海大陆架区域执行任务，不会出现核动力潜艇吃水过大难以进入狭窄水道的问题。模型完整呈现了潜艇的外部附体结构，包括艏部的主压载水舱进排水口、指挥台围壳的整体造型、围壳舵的安装位置、艉部的十字型操纵面以及螺旋桨推进器的细节，所有附体与主艇体的连接位置均做了圆弧过渡处理，

　　避免航行过程中产生额外的流噪声，同时降低附体阻力对航速的影响。在设计思路层面，主艇体采用拉长水滴型线型，这种线型相比早期的舰队型潜艇，水下航行阻力可降低30%左右，同时兼顾水面航行的适航性，艏部采用椭圆钝头设计，既可以容纳大尺寸的声呐基阵，又能避免高速航行时艏部产生空泡效应，影响声呐探测精度。耐压壳体的分段结构在模型中也做了区分，艏段主要布置鱼雷发射管与声呐舱，中段为指挥舱与生活舱，艉段布置动力系统与传动轴系，各分段之间的连接法兰位置都预留了足够的安装余量，实际生产中可根据舱段内部设备的尺寸调整分段长度，不会影响整体线型的连续性。安装边界方面，模型中所有外部突出结构的尺寸都做了工程化约束，指挥台围壳的高度控制在主艇体直径的1.

　　2倍以内，避免围壳过高导致水下航行时的稳性下降，同时围壳上的潜望镜、通信天线、通气管等升降装置的安装位置都做了避让设计，升降过程中不会与围壳舵产生运动干涉。艉部的十字舵各舵面的转动角度范围设定为正负35度，舵轴的安装位置距离螺旋桨盘面的距离大于1.5倍桨径，避免舵面转动时产生的尾流干扰螺旋桨的进流，降低推进效率。主压载水舱的布置对称分布在耐压壳体两侧，注水后可快速实现下潜，吹除压载水后可获得足够的正浮力实现紧急上浮，水舱的通海阀位置设计在艇体最底部，避免航行过程中泥沙进入通海阀造成堵塞。模型中还还原了艏部的锚泊装置，锚穴的位置做了内凹设计，锚收起后完全隐藏在艇体内部，不会破坏外表面的光顺性，避免增加航行阻力。从结构设计的细节来看，

　　所有外部开孔都做了加强筋补强设计，避免水下高压环境下开孔位置出现应力集中，导致壳体变形，艇体表面的流水孔采用长条形开槽设计，相比圆形小孔，可降低流水孔产生的流噪声，同时提高压载水的注排速度。这款模型可用于船舶类专业的教学演示、潜艇结构的方案论证、水下航行器的线型优化参考，建模过程中所有特征均采用参数化绘制，修改主尺度参数即可快速衍生出不同吨位的潜艇方案，大幅缩短方案设计阶段的建模周期。在实际工程应用中，这类常规潜艇的主尺度通常控制在长度70-90米，艇体直径7-9米，水面排水量1500-2500吨，水下排水量2000-3000吨，水下最高航速20节左右，通气管状态航速12节，最大潜深300米，自持力45-60天，模型的比例完全符合这一吨位级别的常规潜艇尺寸比例，各部分结构的相对位置误差控制在2%以内，可直接用于总体方案的初步设计评审。
