多边形框架式穹顶空间围护结构设计

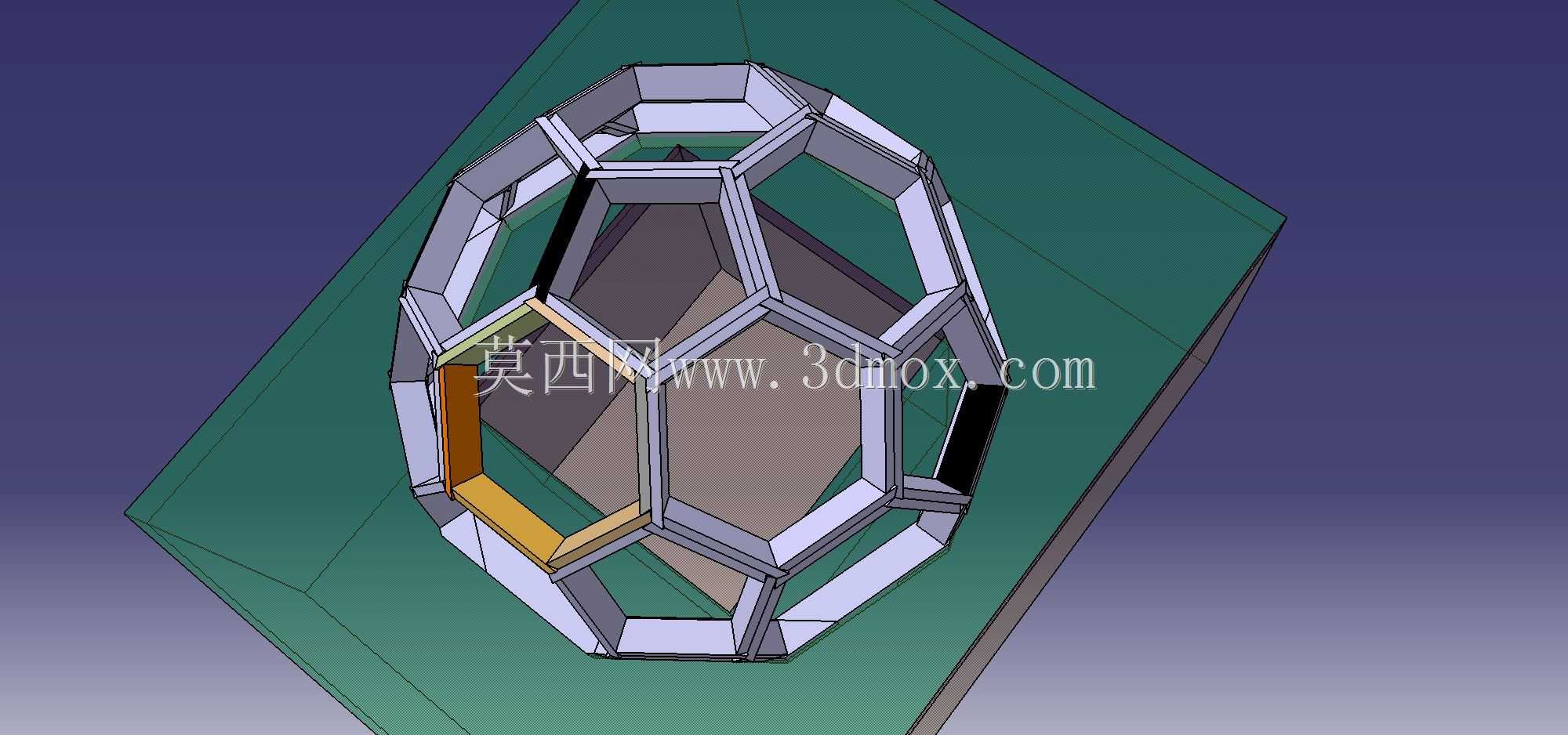

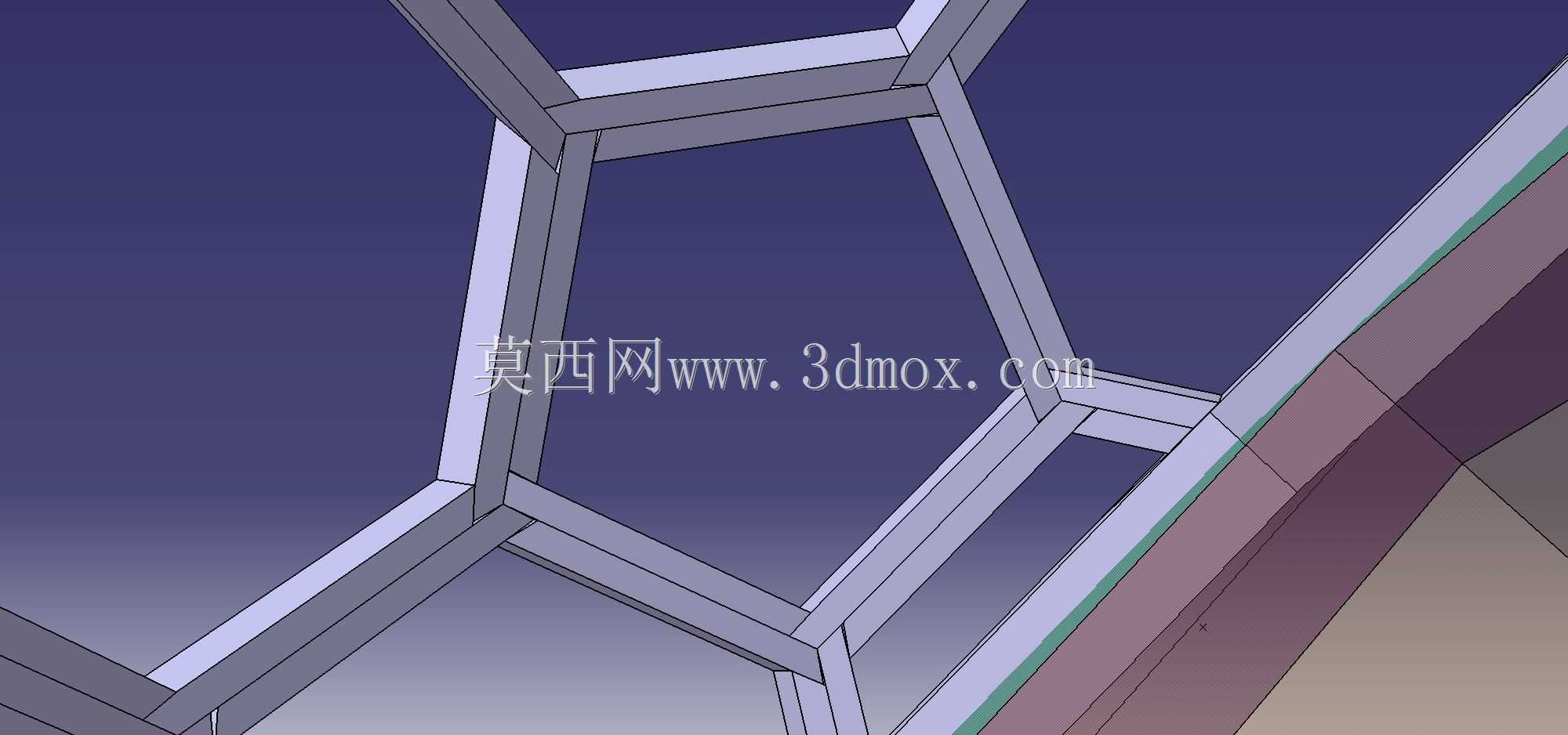

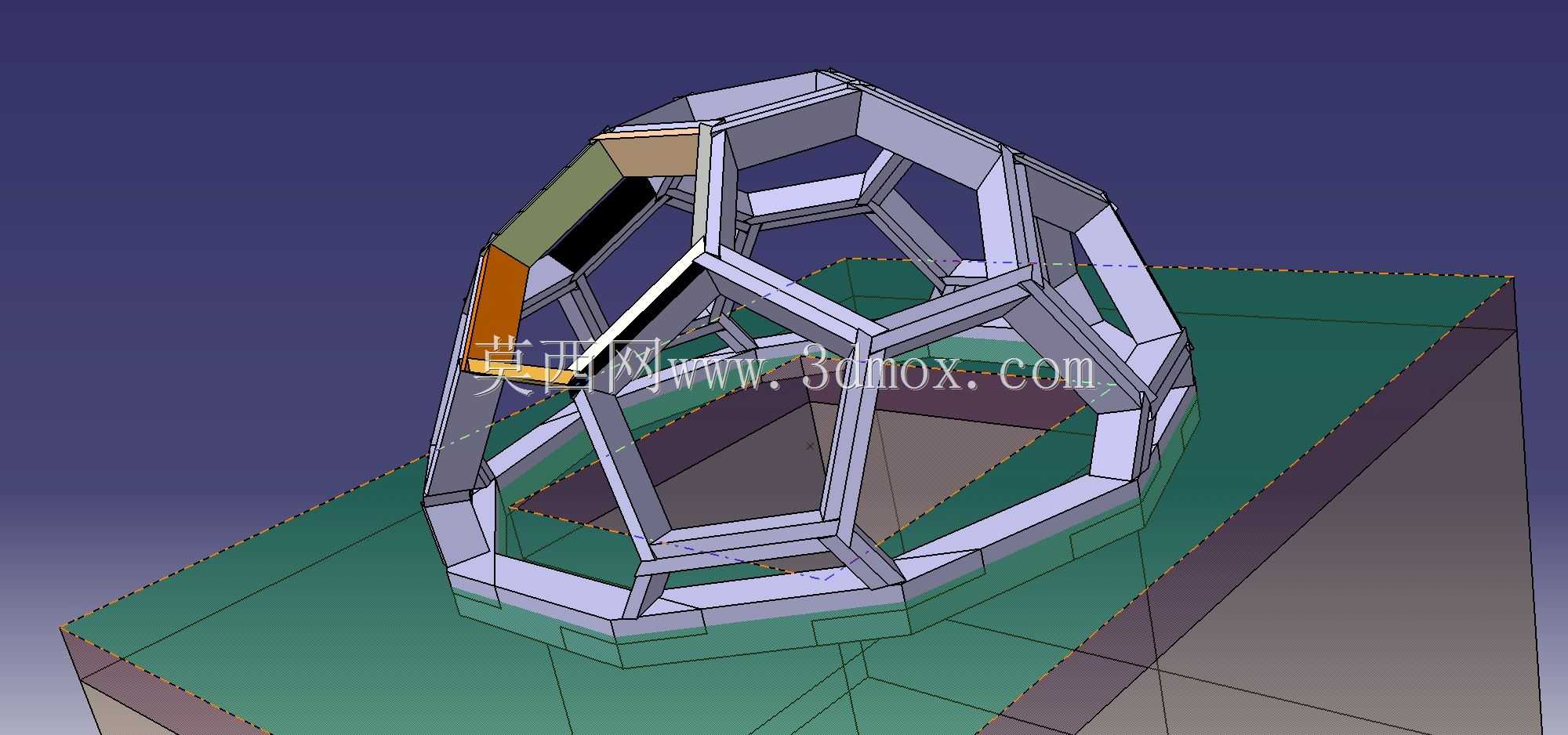

在户外临时展陈、半地下空间出入口遮护、小型景观构筑的场景中，常规的弧形穹顶往往需要定制弯弧构件，加工成本高且现场拼接容错率低，这款多边形框架式穹顶结构正是针对这类痛点完成的设计。整个结构采用多面体切分的几何逻辑，将原本连续的曲面穹顶拆解为若干平面多边形框架单元，所有杆件均为直线型型材，无需额外弯弧加工，从生产端就降低了构件制备的难度，普通的型材切割、钻孔设备即可完成所有零件的加工，适配小规模加工班组的生产能力。从实际使用场景来看，这类穹顶可覆盖在地窖出入口、地下采光井上方，也可作为小型户外装置的顶部围护结构，替代传统的现浇混凝土穹顶或者彩钢棚顶，兼顾结构通透感与围护遮护的核心功能。设计过程中优先考虑了节点的通用性，所有相邻框架单元的连接节点均采用统一的角度适配逻辑，每根杆件的端部切口角度经过参数化计算，现场拼装时无需反复调整对位，按照单元编号依次拼接即可完成整体组装，大幅降低现场施工的技术门槛。结构底部设置了一圈闭合的底框，底框上预留了与基础预埋件连接的安装孔位，安装边界可根据实际覆盖的洞口尺寸调整单元数量，当前展示的结构版本适配3米至4米见方的洞口覆盖需求，整体高度约为洞口边长的二分之一，既保证足够的内部净空，也避免过高的结构带来的风阻隐患。框架的每个多边形单元可根据使用需求镶嵌透光板材、金属冲孔板或者遮阳织物，不同的填充材料可适配不同的使用场景：镶嵌聚碳酸酯透光板时可作为地下空间的采光顶，满足遮雨的同时引入自然光线；镶嵌金属冲孔板时可作为户外景观装置的围护结构，兼顾通风与造型质感；搭配遮阳织物时可作为临时展陈的顶部遮护结构，拆装便捷可重复利用。结构受力层面，整体多面体框架形成了自稳定的空间受力体系，竖向荷载通过斜向杆件均匀传递到底部的闭合框，再分散到周边的基础结构上，无需额外设置内部支撑柱，覆盖范围内无遮挡，可充分利用下方的空间。杆件截面选型优先采用通用的矩形钢管或者铝合金型材，无需开模定制特殊截面，材料采购便捷，替换维护成本低。在节点设计上，相邻杆件的连接采用角件拼接的方式，避免现场焊接作业，所有连接均采用螺栓紧固，既保证连接强度，也方便后期拆卸转运，适配临时构筑的可重复使用需求。针对半地下空间出入口的使用场景，结构底部与基础接触的位置设置了挡水翻边的安装位，可配合防水胶条实现接缝处的密封，避免雨水顺着结构缝隙流入下方空间。框架的多边形单元划分也考虑了板材的常规尺寸，每个单元的边长控制在1.2米以内，镶嵌的板材无需额外裁切拼接，直接采用市面常规尺寸的成品板材即可安装，减少现场加工的废料产生。从安装流程来看，可先在地面完成单个多边形单元的组装，再将各个单元吊装到底部框位上进行整体拼接，无需搭设满堂脚手架，小范围施工仅需2至3名作业人员即可完成全部安装作业，大幅缩短施工周期。结构表面处理可根据使用环境选择喷塑、镀锌或者阳极氧化处理，适配户外长期使用的防腐需求，不同的表面颜色也可匹配周边景观的整体风格。相较于传统的球面穹顶，这种多边形框架结构的风荷载传导路径更清晰，每个平面单元承受的风荷载可直接通过杆件传递到主框架，不会出现弧形曲面局部风压集中的问题，在沿海多风地区的使用稳定性更优。设计过程中也预留了附属构件的安装位，比如可在框架节点处加装照明灯具、监控设备或者装饰挂件，无需额外在杆件上钻孔破坏结构防腐层，适配多功能的使用需求。
