多轴联动数控加工执行机构结构设计

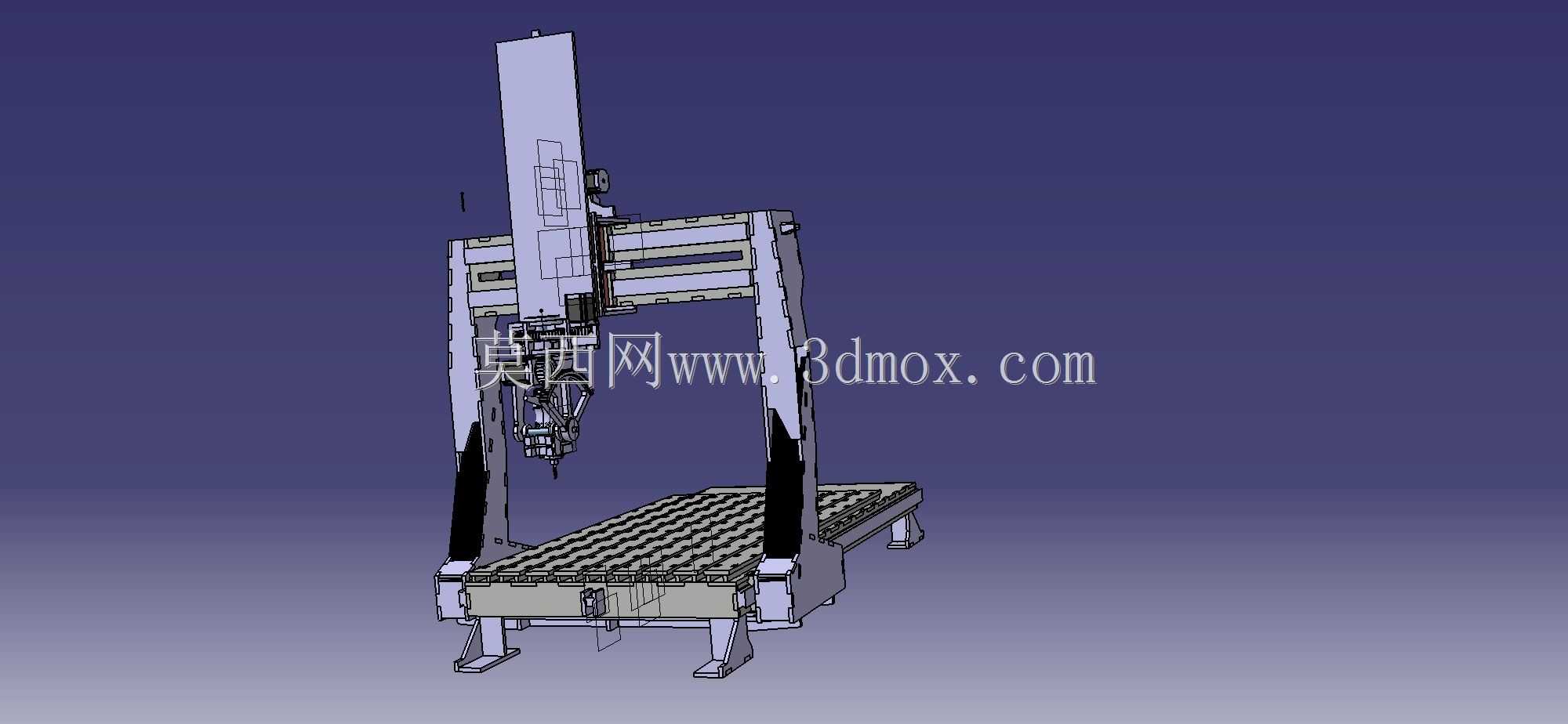

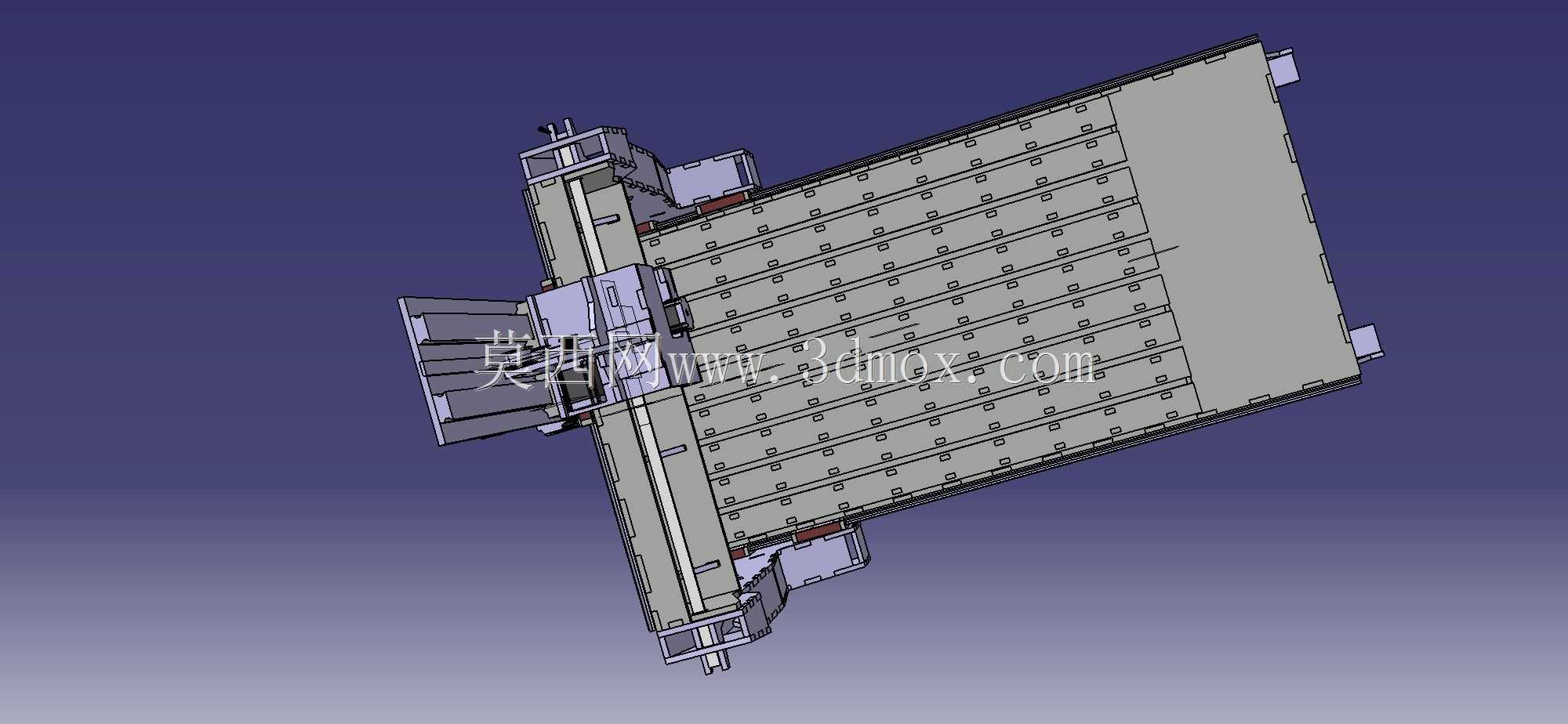

　　这套数控加工执行机构的结构设计，核心面向中小型精密零件的铣削、钻削复合加工场景，常见于小型五金加工车间、职业院校实训加工区、非标零件打样工位这类对加工灵活性有要求的场景，区别于大型龙门加工设备的大行程重切削定位，这套结构更侧重小空间内的多姿态调整能力，能覆盖常规三轴设备难以触及的斜孔、复杂曲面侧铣加工需求。从结构布局来看，整套机构采用立式立柱作为承载基准，立柱采用加厚钢板拼焊的箱型结构，内部设计有交叉加强筋，避免悬臂伸出长度较大时出现的结构振颤，立柱的安装基面预留了12个M16的螺栓固定孔位，可直接固定在浇筑好的混凝土地基或者加厚型机床工作台上，安装基面的平面度设计要求控制在0.02mm每米范围内，保证后续传动部件装配的基准精度。

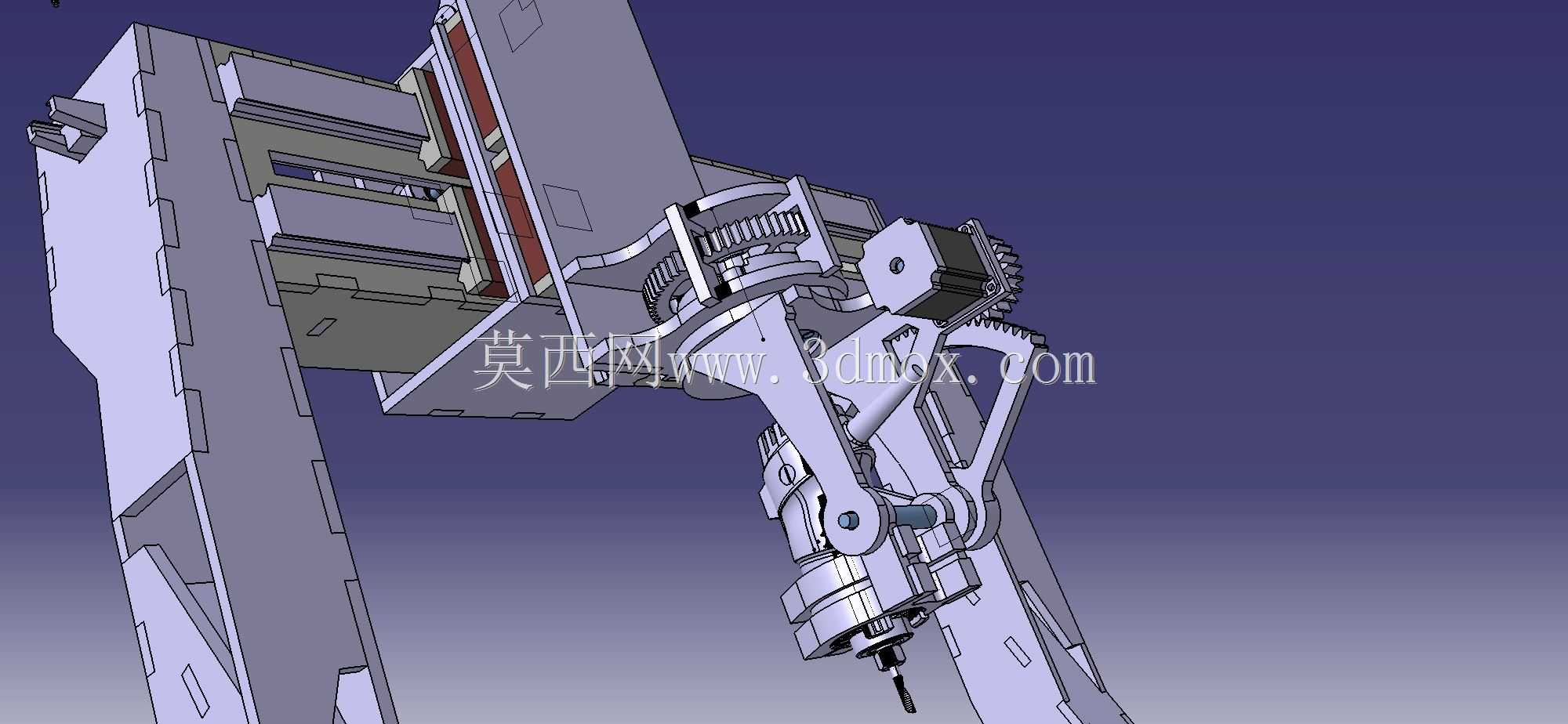

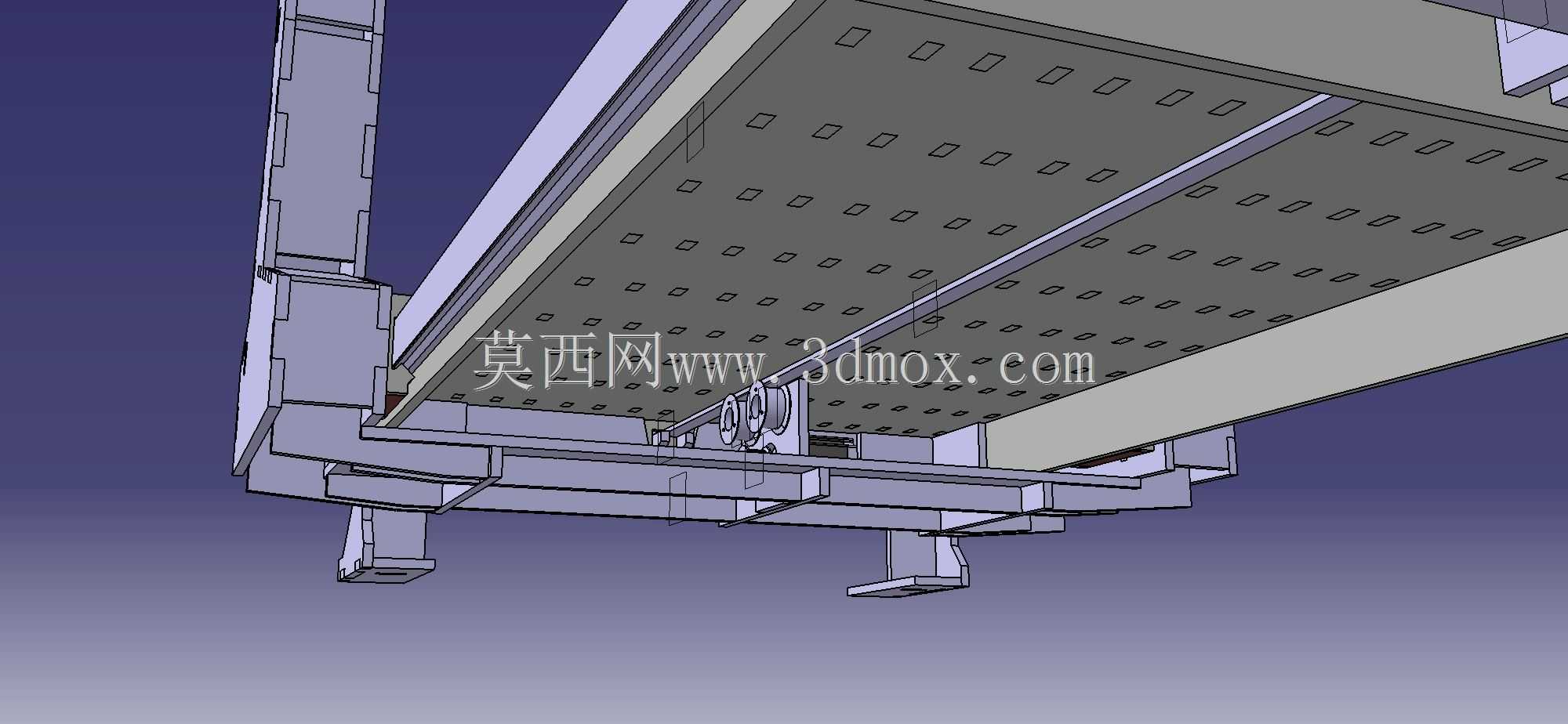

　　传动部分的设计采用了齿轮啮合配合直线导轨的组合方案，竖直方向的进给传动依托立柱上安装的两组重载直线导轨实现，导轨滑块的预紧力调整到额定动载荷的8%，既保证滑动时的无间隙传动，又不会因为预紧力过大造成导轨磨损加快；回转摆动部分采用了交叉滚子轴承作为回转支撑，搭配渐开线圆柱齿轮传动实现末端执行端的角度调整，齿轮副的侧隙通过偏心调整套进行控制，装配时将侧隙控制在0.01mm以内，保证回转定位时的重复精度。末端的主轴安装座设计有通用的ER夹头安装接口，可适配不同直径的加工刀具，安装座周围预留了冷却管路的固定卡扣位，可直接接入车间的切削液供给系统，加工时可实现刀具部位的精准冷却，同时安装座上设计有刀具检测的触发式传感器安装位，

　　方便后续接入数控系统实现刀具长度、半径的自动补偿。整套机构的运动边界经过反复校核，竖直方向的有效行程达到320mm，水平横向进给行程为260mm，末端摆动轴的摆动范围覆盖正负90度，回转轴可实现360度连续回转，在这个行程范围内，所有传动管线都设计有拖链进行防护，避免运动过程中管线出现拉扯、磨损的问题，拖链的弯曲半径按照电缆和冷却管的最小弯曲要求选取，保证管线使用寿命。设计过程中特意对整体的配重进行了核算，竖直运动的滑台部分通过隐藏式的配重块实现重力平衡，配重块的重量与滑台、传动组件、主轴单元的总重量差值控制在5kg以内，大幅降低竖直轴伺服电机的输出负载，减少电机长时间工作的发热问题，也能避免断电时滑台出现下坠的安全隐患。

　　所有的传动齿轮都设计有独立的润滑脂注油通道，日常维护时不需要拆解护罩就可以完成润滑脂的补充，导轨的刮屑板采用耐油橡胶材质，可阻挡加工过程中产生的铁屑、切削液进入导轨滑块内部，延长传动部件的维护周期。从装配逻辑来看，整套结构采用模块化设计，立柱组件、水平进给组件、回转摆动组件、主轴安装座都可实现独立拆分，运输过程中可拆分后打包，到现场后通过定位销和螺栓即可完成快速拼装，不需要大型吊装设备配合，适合小型加工场地的设备部署需求。结构的刚性校核环节，针对最大切削工况下的受力情况做了有限元分析，在主轴端施加1500N的径向切削力时，末端的最大形变量控制在0.03mm以内，能够满足有色金属、工程塑料以及普通碳钢的半精加工和精加工精度要求，不会因为刚性不足造成加工表面出现振纹。
