工业级弹簧复位式水阀结构三维设计

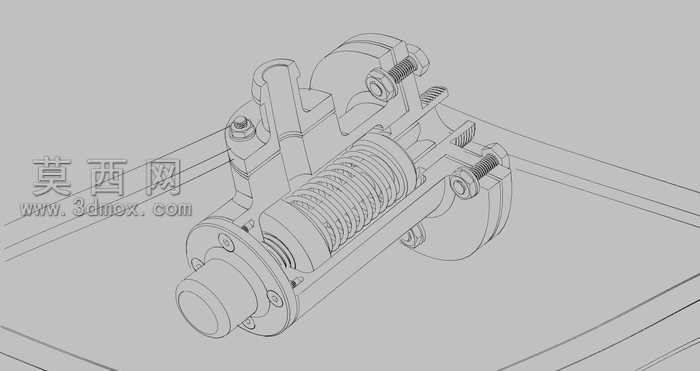

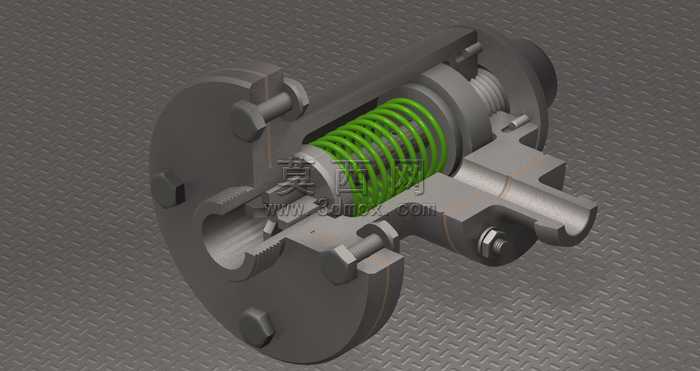

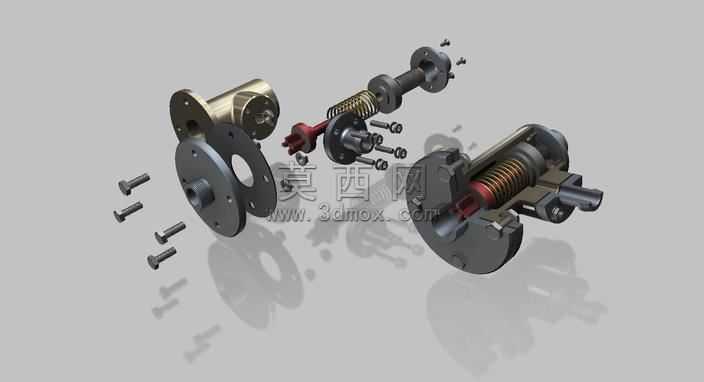

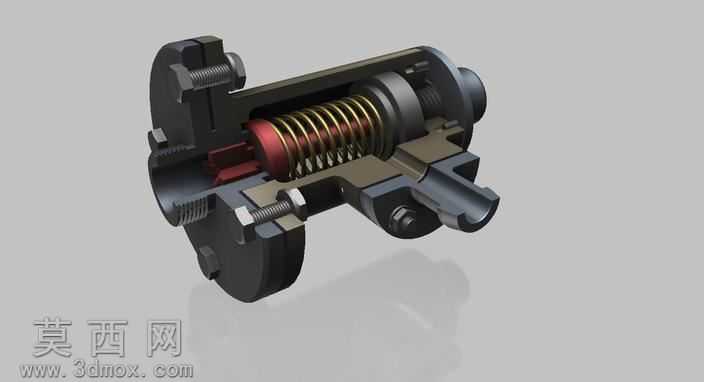

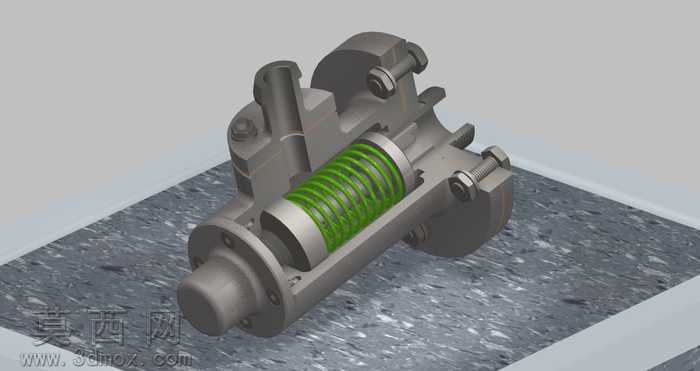

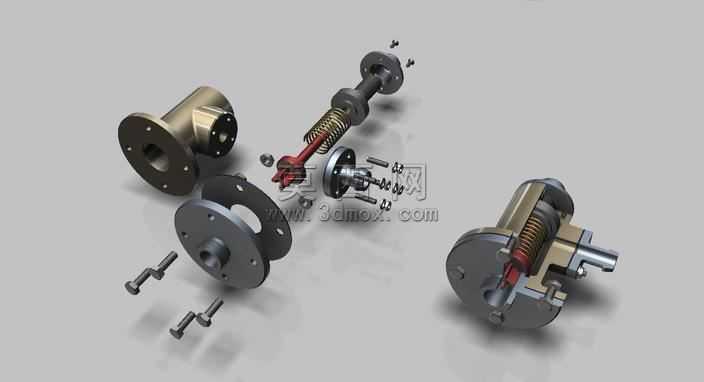

本作品为弹簧复位式水阀的三维结构设计，建模过程遵循机械设计规范，先完成整体结构的参数化草图绘制，以阀体中轴线为装配基准，依次构建阀体主体、端盖连接结构、内置复位弹簧、阀芯组件、紧固螺栓等核心零部件，各零件间严格按照实际装配的公差配合要求设置约束关系，保证装配后无结构干涉，可直观呈现阀门的完整装配逻辑。建模阶段对每一处结构细节都做了还原，包括阀体上的螺栓安装沉孔、端盖的密封贴合面、弹簧的螺旋节距参数、阀芯的导向轴段结构，所有特征尺寸均参考通用工业水阀的实际设计参数设定，符合管路流体控制部件的常规尺寸规范。渲染环节采用金属材质表现阀体与紧固件的金属质感，为阀体赋予哑光铸铁材质，螺栓等标准件赋予亮面镀锌金属材质，内置弹簧采用醒目的亮绿色弹簧钢材质区分，既清晰展现内部结构布局，也让不同功能部件的视觉区分度更高；背景采用带细微纹理的金属台面，搭配柔和的环境漫反射光照，突出阀体的立体结构与装配层次，同时通过半透明剖切视角的呈现方式，可清晰观察到阀体内置弹簧的安装位置、阀芯与阀体的配合间隙，直观展示弹簧复位结构的工作原理。设计思路上围绕水阀的自动复位功能展开，将弹簧预压缩结构布置在阀腔内部，通过端盖的锁紧结构固定弹簧一端，阀芯动作后可依靠弹簧弹力自动回归初始闭合位置，无需额外外力驱动即可实现管路通断的自动复位，整体结构紧凑，零部件数量精简，连接方式采用常规螺栓紧固，便于后期的拆装维护与密封件更换，可作为流体控制类阀门设计的参考模型，也可用于机械结构教学中弹簧复位类阀件的结构演示，帮助理解这类直动复位阀的工作逻辑与装配关系。
