截止阀阀体内部结构三维建模设计

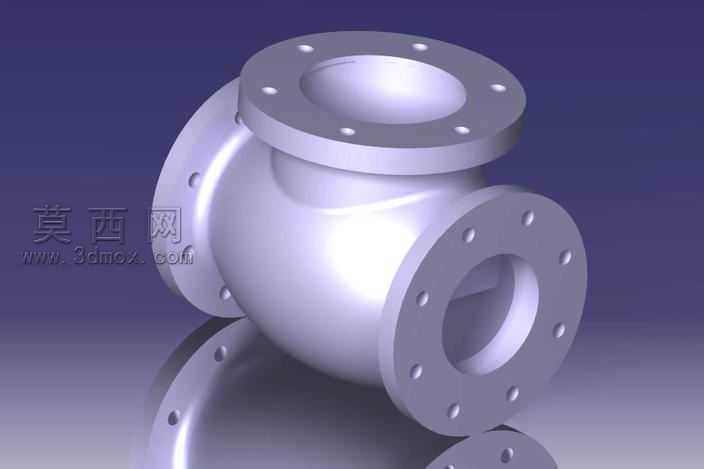

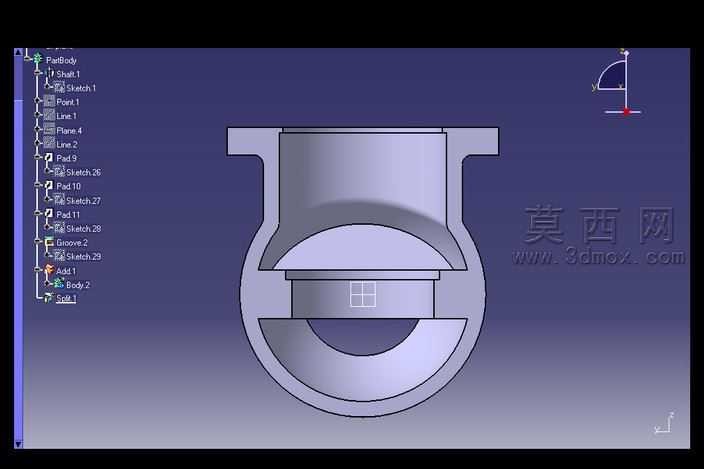

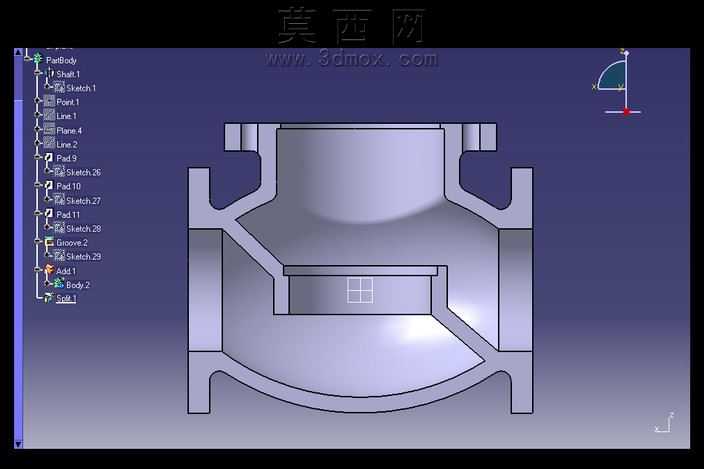

本作品为截止阀阀体的内部结构三维建模成果，建模过程依托三维设计软件完成，首先通过草图绘制勾勒阀体的轴向截面轮廓，精准定位阀体的三个连接端口位置、内部流道的走向边界以及中部阀腔的容纳空间尺寸，利用旋转特征生成阀体的基础主体结构，保证阀体回转类结构的尺寸精度与同轴度要求。针对阀体两侧法兰连接端的凸台、密封面结构，采用拉伸与切除特征逐步构建，还原法兰端的安装定位结构细节；对于阀体内部的流道过渡区域，通过圆角特征处理流道转角位置，避免流体流通时出现直角阻滞的问题，符合阀门流体通断的功能设计逻辑。建模过程中对阀体中部的阀瓣安装腔室做了精细化结构处理，预留出阀瓣升降运动的足够空间，同时保证腔室与进出口流道的衔接顺滑，内部壁厚按照阀门承压标准做均匀化处理，避免出现壁厚突变导致的应力集中问题。材质设定上参考工业铸钢阀门的常用材质，为模型赋予接近铸钢的金属质感，通过软件渲染功能呈现阀体内部结构的光影层次，清晰展示流道的走向、腔室的空间布局以及各部分结构的衔接关系。整个建模过程遵循阀门设计的行业规范，从结构合理性出发，先确定阀体的通径参数、承压等级对应的壁厚尺寸，再逐步细化各连接部位、内部功能区域的结构，确保模型既符合三维建模的几何精度要求，也能真实还原截止阀阀体的实际结构特征，可用于阀门结构教学、产品设计验证等场景，直观呈现截止阀阀体内部的构造逻辑与功能布局。
