对夹式凸耳蝶阀工业三维结构设计

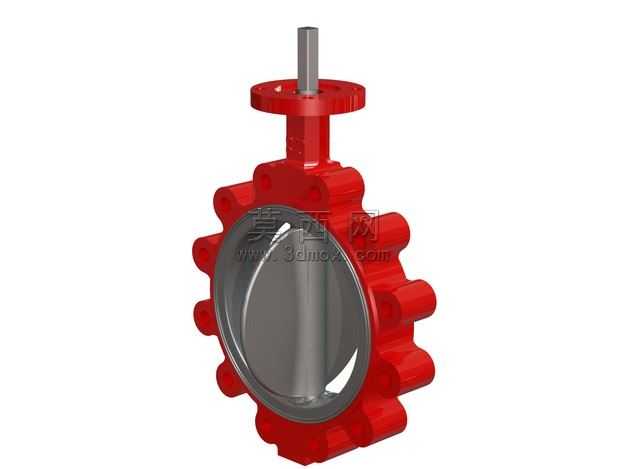

本作品为对夹式凸耳蝶阀的三维参数化建模成果，建模过程严格遵循工业蝶阀的实际生产设计规范，首先通过草图绘制完成蝶板、阀体、阀杆、驱动连接端的基准轮廓，采用旋转、拉伸、阵列、布尔运算等特征操作完成各零件的实体构建，针对凸耳式阀体周向均匀分布的连接凸台，采用圆周阵列特征实现精准排布，保证每个凸台的螺栓孔同轴度、位置度符合管路连接的公差要求。材质渲染阶段，阀体部分采用铸钢红漆材质效果，还原工业阀门出厂时的防锈涂装外观，通过调整材质的粗糙度、反光度参数模拟漆面的哑光质感，金属密封面与阀杆部分采用抛光不锈钢材质，添加细微的金属拉丝纹理与环境反射效果，区分不同部件的材质属性，提升模型的真实感。结构设计上完整还原了蝶阀的核心传动逻辑：阀杆与蝶板采用刚性连接结构，顶部预留的驱动连接端可适配手动涡轮、气动、电动等多种驱动装置，蝶板采用中线式密封结构，旋转90度即可完成管路的全开与全关动作，周向凸耳结构自带内螺纹孔，可在不拆卸下游管路的情况下完成阀门的单侧安装与维护，相比普通对夹蝶阀具备更灵活的安装适配性。建模过程中对所有配合面进行了干涉检查，确保阀杆转动时与阀体密封面、轴套部位无运动干涉，各连接螺栓孔的尺寸匹配通用管路法兰标准，模型的细节处理包含阀体表面的铸造圆角、轴端的定位扁榫、密封面的贴合倒角等工艺特征，完整还原了实体产品的加工细节，可用于阀门产品的结构展示、安装模拟、教学演示以及管路系统的虚拟装配场景，为工业阀件的数字化设计提供精准的三维参考依据。
