面向客户交付的标准化机械图纸标题栏设计

　　在机械设计全流程的交付环节，面向客户的正式工程图纸始终是传递设计信息、明确技术要求、界定权责边界的核心载体，而标题栏作为整张图纸的信息中枢，其布局合理性、信息完备性直接影响客户对图纸的读取效率与专业认可度。日常对接不同行业客户的过程中常会发现，不少企业内部使用的标题栏仅适配内部生产流转需求，栏位设置偏向内部工艺、班组、审批节点的信息记录，直接用于对外交付时，要么存在客户关注的核心信息缺失，要么冗余的内部信息干扰客户读取，甚至出现栏位错位、信息填写无规范引导的问题，反而给客户留下设计流程不规范的印象。

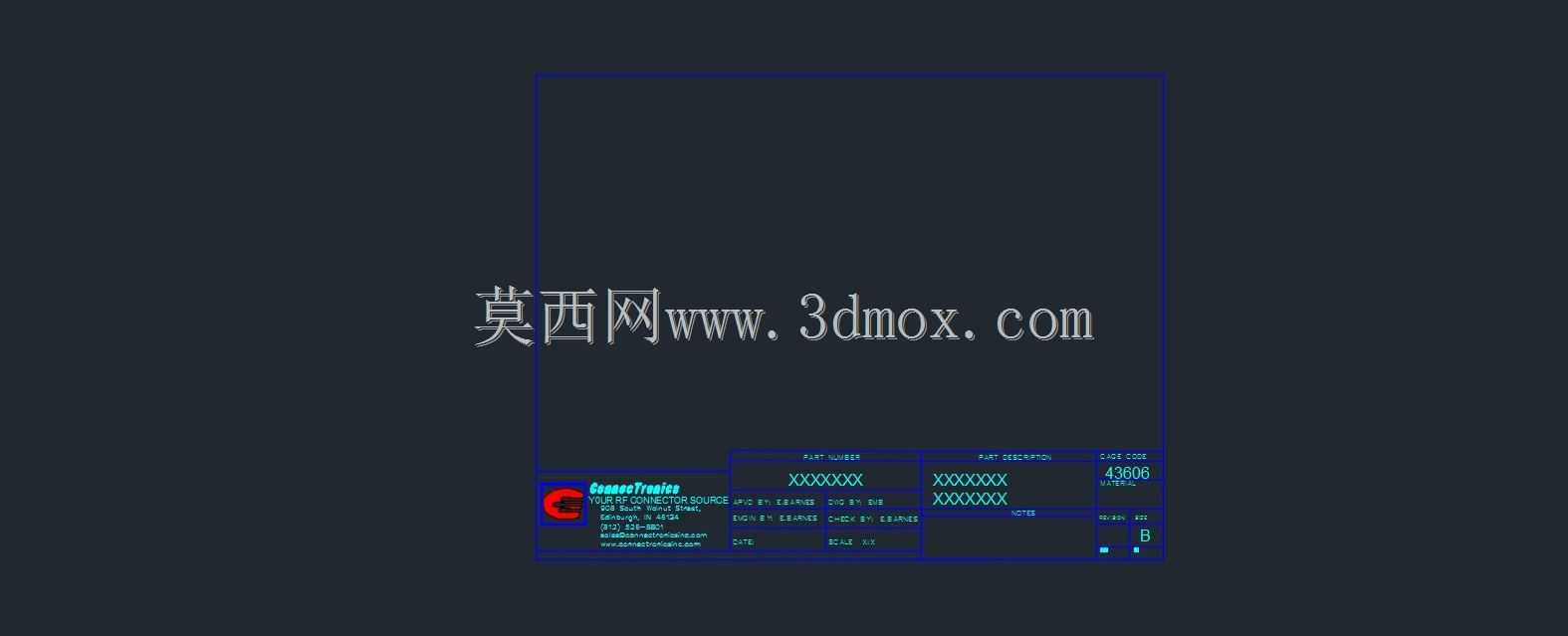

　　这套标题栏的设计逻辑完全围绕对外交付场景搭建，首先梳理了客户读取图纸的信息优先级：拿到图纸第一眼最先确认的是项目归属、零件名称、对应图号、版本状态、材质要求与比例信息，其次才会关注设计方的标识与相关备注，因此在布局上将核心识别区设置在标题栏最靠近图框右下角的视觉落点区域，符合机械制图的读图视线习惯，不需要客户在整张图纸上反复搜寻关键信息。栏位的尺寸边界完全贴合常规图框的内边距设置，适配A0到A4全系列幅面的图纸调用，横向宽度控制在180mm，纵向高度设置为56mm，不管是横向布置的装配图还是纵向排布的零件图，插入后都不会占用核心视图的表达空间，也不会和图框的装订边、对中符号产生位置冲突。

　　栏位分区上做了明确的功能划分，最上方的通栏预留项目名称与零件名称的填写位置，采用加宽的单元格设计，支持较长的零件命名完整显示，不会出现字符挤压换行导致的识别错误；下方分三列排布，第一列集中放置图号、版本、比例、材质这类核心属性信息，每个栏位的宽度经过反复调试，既可以容纳常规的图号编码规则下的完整字符，也不会因为栏位过宽导致填写内容松散；第二列设置数量、重量、表面处理要求的填写区域，对应客户做BOM统计、成本核算时需要快速提取的信息；第三列预留设计方的标识区域，同时设置了备注栏位，用于标注特殊的技术说明、客户要求的专项标识等内容。

　　考虑到不同客户的图纸规范存在细微差异，这套标题栏的所有栏位线条都采用独立图层设置，线宽区分明确，外框采用0.5mm粗实线，内部分隔线采用0.25mm细实线，文字样式预设了符合国标要求的长仿宋体字高，调用时不需要重新调整文字格式，直接在对应栏位填写内容即可。如果客户有特定的栏位调整需求，只需要关闭对应图层就能快速修改栏位布局，不需要整体打散重画，能大幅提升对外出图的效率。

　　实际应用中，这套标题栏可以直接嵌入常用的图框模板文件，新建图纸时自动加载，避免每次出图重复绘制标题栏、调整格式的重复劳动。栏位的填写引导性设计也能减少设计人员漏填关键信息的问题，比如版本栏默认预留了版本升级的填写位置，材质栏的宽度适配常用的金属、非金属材质的完整名称填写，不会出现因为栏位过窄不得不简写材质牌号导致客户误解的情况。对于需要批量导出图纸的项目，标准化的标题栏栏位位置也能支持批量属性提取，自动生成BOM清单与图纸目录，减少人工核对的工作量，降低信息录入错误的概率。

　　在安装边界上，标题栏的右下角严格对齐图框的内边框交点，左侧与上方的延伸区域预留了明细栏、代号栏的安装空间，装配图使用时可以直接在标题栏上方接续排布明细栏，不需要调整标题栏的位置，栏位的分隔线也能和明细栏的线条完美对齐，保证整张图纸的版式整洁统一。针对部分客户要求在标题栏处添加条形码、二维码追溯标识的需求，在标题栏的右上角预留了15mm×15mm的空白区域，不需要调整原有栏位布局就能直接插入标识，适配不同客户的图纸追溯管理要求。
