直线运动副配套内滑块结构设计

　　在各类需要实现精准直线往复运动的机械结构中，这类内滑块是承担导向承载、运动约束的核心配套零件，常见于自动化生产线的移栽工位、精密检测设备的位移平台、小型工装夹具的调节机构，以及非标定制设备的直线运动单元中，和配套的外导轨槽配合形成低摩擦的滑动副，承担运动过程中的径向载荷与侧向偏移约束，避免运动部件出现卡滞、窜动问题。

　　从实际使用场景来看，这类内滑块多嵌入对应截面的导轨槽内部，相比外置式滑块结构，整体安装占用空间更小，运动过程中受力点更贴近导轨基准面，抗偏载能力表现更稳定，在行程较短、安装空间受限的轻载直线运动场景中适配性极强，比如小型电子元件组装设备的推料机构、印刷设备的墨辊调节滑座、木工机械的靠模定位滑台，都能见到这类结构的应用，部分需要防尘防护的封闭导轨结构中，内滑块的嵌入安装形式也能减少外界粉尘、切屑进入滑动配合面，降低日常维护的频次。

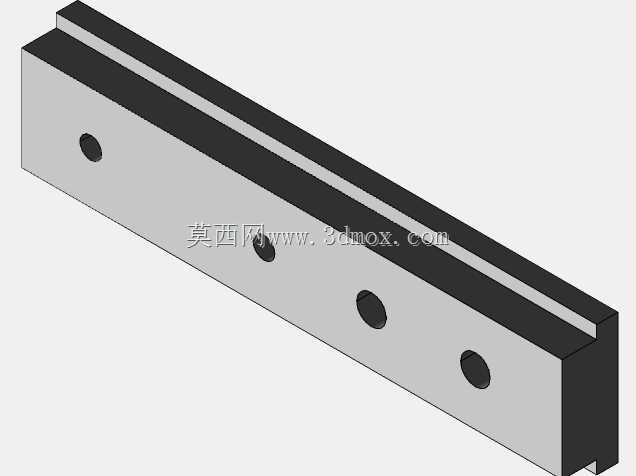

　　设计这类内滑块时，首先要匹配对应导轨的槽型截面尺寸，滑块主体的宽度、高度公差需要严格控制在h7级精度区间，和导轨槽的配合间隙保持在0.02-0.05mm之间，间隙过大会导致运动过程中出现晃动，影响运动精度，间隙过小则会增大滑动阻力，甚至在温度变化出现热胀时出现卡滞问题。滑块本体上预留的三个沉头安装孔，孔位间距需要和配套运动部件的安装孔位严格对齐，沉头深度要保证安装螺丝拧紧后螺丝端面不高出滑块基准面，避免螺丝突出部分和导轨槽发生刮蹭，影响正常滑动。滑块顶部的导向凸筋结构，是和导轨内侧凹槽配合的定位结构，凸筋的两侧面需要做0.5mm的倒角处理，既方便装配时的导入对位，也能在滑动过程中减少棱边的磨损，延长零件使用寿命。

　　从安装边界来看，这类内滑块的整体长度需要结合实际行程需求确定，滑块长度越长，运动过程中的支撑跨距越大，抗倾覆能力越强，但对应的滑动摩擦阻力也会同步提升，设计时需要根据实际载荷大小平衡长度参数，常规轻载场景下滑块长度和宽度的比例控制在4:1到6:1之间即可满足使用需求。滑块的安装端面需要和运动部件的贴合面保证平面度不大于0.02mm，避免安装时出现强制变形导致滑块和导轨卡滞，安装螺丝的拧紧力矩需要控制在对应螺丝规格的推荐值范围内，避免螺丝拧得过紧导致滑块本体出现微变形，影响滑动顺畅度。

　　在材料选择上，这类内滑块常规工况下多采用45号钢调质处理，表面硬度达到HB220-250即可满足普通使用场景的耐磨需求，如果是用于高速运动、频繁往复的工况，也可以选用轴承钢材质，表面做淬火处理提升硬度至HRC55-60，进一步降低配合面的磨损速率，部分有轻量化需求的场景中，也可以采用铝合金硬质阳极氧化处理，在保证结构强度的前提下降低整体重量，减少运动部件的惯量。滑动配合面的粗糙度需要控制在Ra1.6以下，降低滑动过程中的摩擦系数，装配时可以在配合面涂抹少量润滑脂，进一步提升滑动顺畅度，减少运行噪音。

　　实际选型应用时，需要先核算运动部件的总重量以及运动过程中的附加载荷，确认滑块的承载能力满足工况需求，同时要确认滑块的安装孔位尺寸和自身设备的安装接口匹配，避免出现安装孔位错位无法装配的问题。如果是用于有腐蚀性介质的工况，还需要对滑块表面做镀镍或者发黑处理，提升零件的防锈抗腐蚀能力，避免长期使用后出现锈蚀导致滑动失效。这类内滑块的结构没有多余的复杂设计，所有特征都围绕滑动导向、安装固定的核心功能展开，没有冗余的装饰性结构，完全从工程实用角度出发，在保证功能可靠性的前提下尽可能简化加工工艺，降低零件的加工成本，适合批量加工生产，能够适配绝大多数轻载直线运动场景的使用需求。
