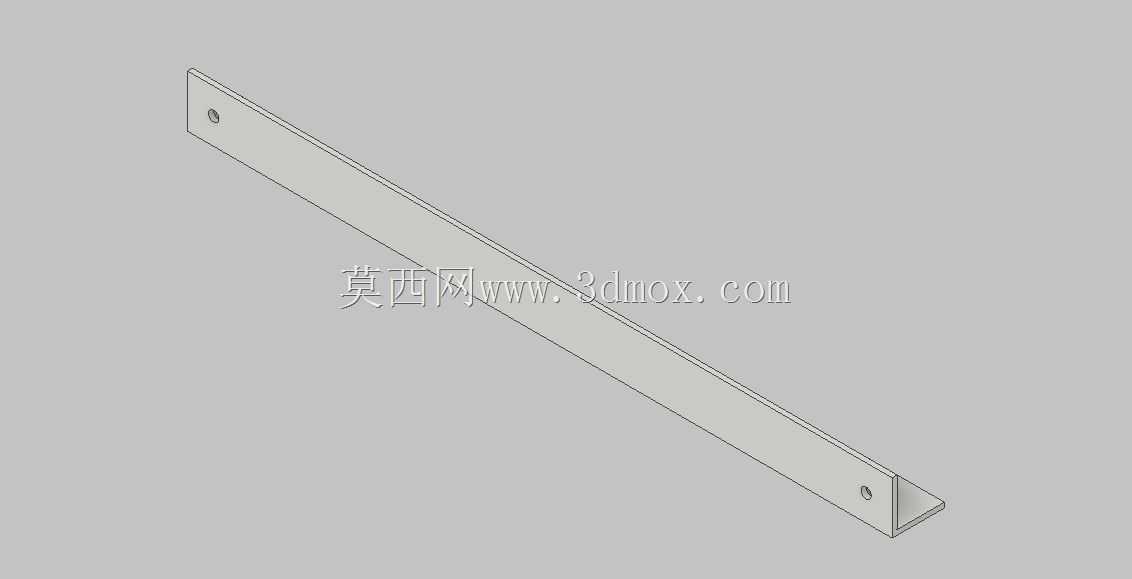

这类L型直角支撑构件,在工业装配、工装治具搭建、轻型设备机架组装场景里的应用频次极高,日常做非标设备结构设计时,经常会在平台侧边防护、操作台面辅件固定、小型料道侧边承托的位置用到这类零件。从结构形态来看,它采用等厚度的板材折弯成型,两个互相垂直的安装翼面沿长度方向延伸,翼面端部做了小圆角处理,避免安装作业时锐边划伤操作人员,每个翼面的端部位置都预制了安装孔,孔位距离翼边的距离经过匹配计算,刚好适配常用规格的螺栓、自攻螺钉安装公差,不会出现孔位太靠边导致板材开裂、或者太靠内导致安装工具无法操作的问题。
做这类支撑件的设计时,首先要核算的是安装边界的适配性,两个翼面的宽度尺寸要匹配被支撑件的安装面宽度,不能出现翼面过宽突出于被支撑件外侧、或者过窄导致固定接触面不足的问题,长度方向的尺寸则要根据实际需要的支撑跨度来确定,跨度越大的工况下,要对应调整板材的厚度,避免支撑受力后出现翼面变形、支撑端下垂的问题。预制的安装孔采用通孔设计,孔径比常用安装螺栓的公称直径大0.2到0.5毫米,预留出安装时的位置调整余量,抵消现场安装时的孔位对位误差,降低装配难度。
从实际使用的功能特性来说,这类支撑件主要承担两个方向的受力,一个是垂直于水平翼面的竖向载荷,用来承托平台辅件、侧边挡板的重量,另一个是平行于垂直翼面的侧向推力,避免平台侧边的构件受外力后出现移位、倾覆的情况。折弯处的圆角半径是设计时的关键参数,圆角过小会导致折弯处应力集中,长期受交变载荷时容易出现断裂,圆角过大则会导致两个翼面的直角贴合度不足,安装后出现支撑面虚位、紧固后构件翘曲的问题。
在不同的应用场景里,这类支撑件的选型逻辑也有区别,比如在轻型工作台的侧边承托小尺寸置物台时,可以选用厚度1.5到2毫米的板材制作,安装孔适配M4或者M5的紧固件即可;如果是用在输送线侧边的导料板支撑,因为会受到物料持续的摩擦和侧向冲击,就要选用3毫米以上厚度的板材,安装孔适配M6及以上规格的紧固件,同时可以适当增加安装孔的数量,沿支撑长度方向均匀排布,提升整体的连接刚性。
设计建模的时候,要注意还原折弯工艺的实际成型特征,不能直接做直角拼接的实体,要预留折弯的止裂槽吗?不,这类长条形的等宽支撑,折弯时不需要额外做止裂槽,只要控制好折弯线的直线度,保证两个翼面沿全长的垂直度误差在允许范围内即可,安装孔的位置要以折弯后的内侧面为基准进行标注,避免生产时以板边为基准导致孔位偏移,安装后无法和被支撑件的孔位对齐。另外,构件的端面要做去毛刺处理,所有锐边倒钝,这是这类外露安装五金件的基本工艺要求,避免现场装配、后期设备维护时出现割手的安全隐患。
这类支撑件和普通的角码相比,长度更长,支撑的跨度更大,不是仅用于两个垂直板材的角部连接,而是可以沿支撑方向提供连续的承托力,比如在操作平台的侧边安装走线槽、防护挡板时,用这种长条形的L型支撑,可以每隔一段距离布置一个,让被支撑件的受力均匀分布,不会出现局部变形的问题。在做三维建模装配时,要注意检查支撑件和被支撑面、安装基面的贴合情况,不能出现干涉,尤其是折弯处的R角位置,要和两个安装面的交线位置留出足够的间隙,保证安装时两个翼面都能完全贴紧对应的安装基面,避免紧固后构件存在内应力,长期使用后出现松动。
