多回路集成气动控制航线原理设计图

项目分类:通用机械零部件 发布时间:2022-02-05 ID:538971
  • 多回路集成气动控制航线原理设计图

  这套气动控制原理设计方案,主要面向多工位自动化生产线的气动执行端集中供气与逻辑控制场景,常见应用在电子元器件组装线、汽车零部件压装工位、小型物料分拣输送线这类需要多组气缸同步或顺序动作的设备中,解决分散式阀组布线杂乱、压力损耗不均、维护排查困难的实际工程问题。从设计逻辑来看,整套气路采用主路集中供气、支路分级调压的架构,主供气管路从气源处理单元接入后,先经过一级过滤减压组件,去除压缩空气中的冷凝水与固体杂质,同时将入口压力稳定在系统额定工作区间,避免气源压力波动对末端执行元件动作稳定性造成干扰。阀组部分采用集成式汇流板安装结构,所有电磁换向阀统一固定在汇流板上,相比独立管式连接的阀组,这种布局能减少30%以上的管路接头数量,

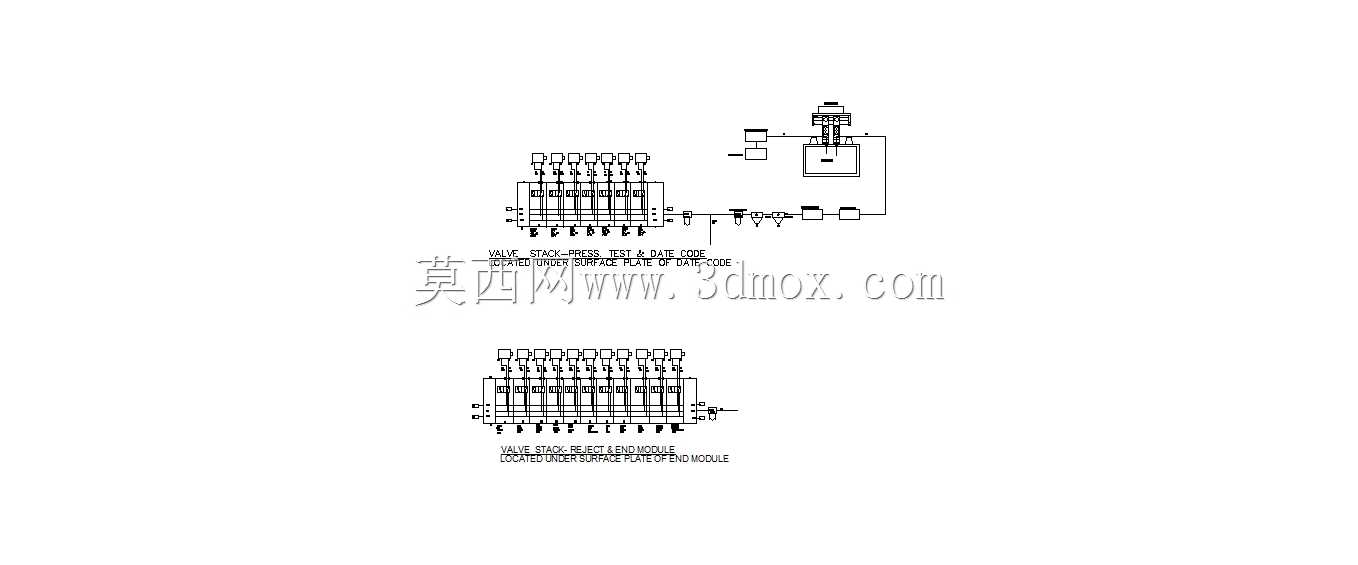

  降低接头泄漏的概率,同时压缩整体安装空间,方便在设备机架的有限安装区域内完成固定。图中两组阀组分别对应不同的功能分区,上方阀组配套独立的压力检测与排气处理组件,负责控制带负载检测、行程反馈的执行回路,这类回路通常对接带磁性开关的标准气缸,用于工件的精准定位、压装等对动作位置精度有要求的工序,每个回路都单独设置了节流阀,可独立调节对应气缸的伸出与缩回速度,避免不同负载的气缸动作速度互相干扰。下方阀组为通用动作控制回路,主要负责物料夹紧、挡料升降、辅助推料这类对位置精度要求不高但动作频次较高的工序,汇流板末端预留了扩展接口,可根据后续工位增加的需求直接加装换向阀,无需重新布设主供气管道。在安装边界设计上,

  整套阀组的安装孔位采用标准间距布局,适配行业通用的气动元件安装型材,主供气口设置在汇流板的侧端,排气口统一汇集后接入消声排气组件,降低设备运行时的排气噪声,同时避免排气口直接朝向设备内部的光电传感器、精密检测元件,防止排气气流带起的粉尘影响检测元件的正常工作。气路的管线走向采用分层排布逻辑,主供气管路沿机架主梁布设,支路软管从汇流板引出后通过理线夹固定,与设备的电缆线路分开布设,避免管路长期摩擦电缆外层绝缘层造成安全隐患,同时每个支路的接口位置都预留了足够的操作空间,方便后期维护时更换电磁阀、调整节流阀开度无需拆除周边其他组件。从实际使用的角度看,这套气路设计充分考虑了工厂现场的维护便利性,所有需要定期更换的过滤元件、

  密封件都采用标准快拆结构,无需专用工具即可完成更换,压力检测表设置在阀组的正面可视位置,操作人员在设备日常巡检时可直接观察系统工作压力,及时发现压力异常、管路泄漏等潜在故障。针对不同工况的适配性,设计时也预留了压力开关的安装位置,可根据需求加装压力检测元件,实现气源压力不足时的设备自动停机保护,避免气压不足导致的工件压装不到位、夹取脱落等生产质量问题。整套原理设计没有采用冗余的特殊元件,所有阀件、接头、管路都采用行业通用标准规格,可降低备件采购成本与库存压力,适合批量配套在中小型自动化设备中,兼顾了功能完整性、安装便捷性与后期维护成本的平衡。
