带键槽长圆柱张紧轴结构设计

　　在带传动、链传动这类依靠摩擦或啮合实现动力传递的机械系统中，张紧轴是保障传动件维持合适张紧力、避免打滑、跳齿或过度磨损的核心承载零件，其结构合理性直接决定整套传动机构的运行稳定性与服役寿命。这类轴件常应用于输送设备的皮带张紧工位、农机传动链张紧单元、纺织机械的导带张紧结构、小型动力设备的同步带张紧模块中，区别于固定安装的传动轴，张紧轴需要配合张紧调节机构实现位置微调，同时承受传动件带来的径向载荷，部分工况下还需承受小幅轴向窜动带来的附加载荷。

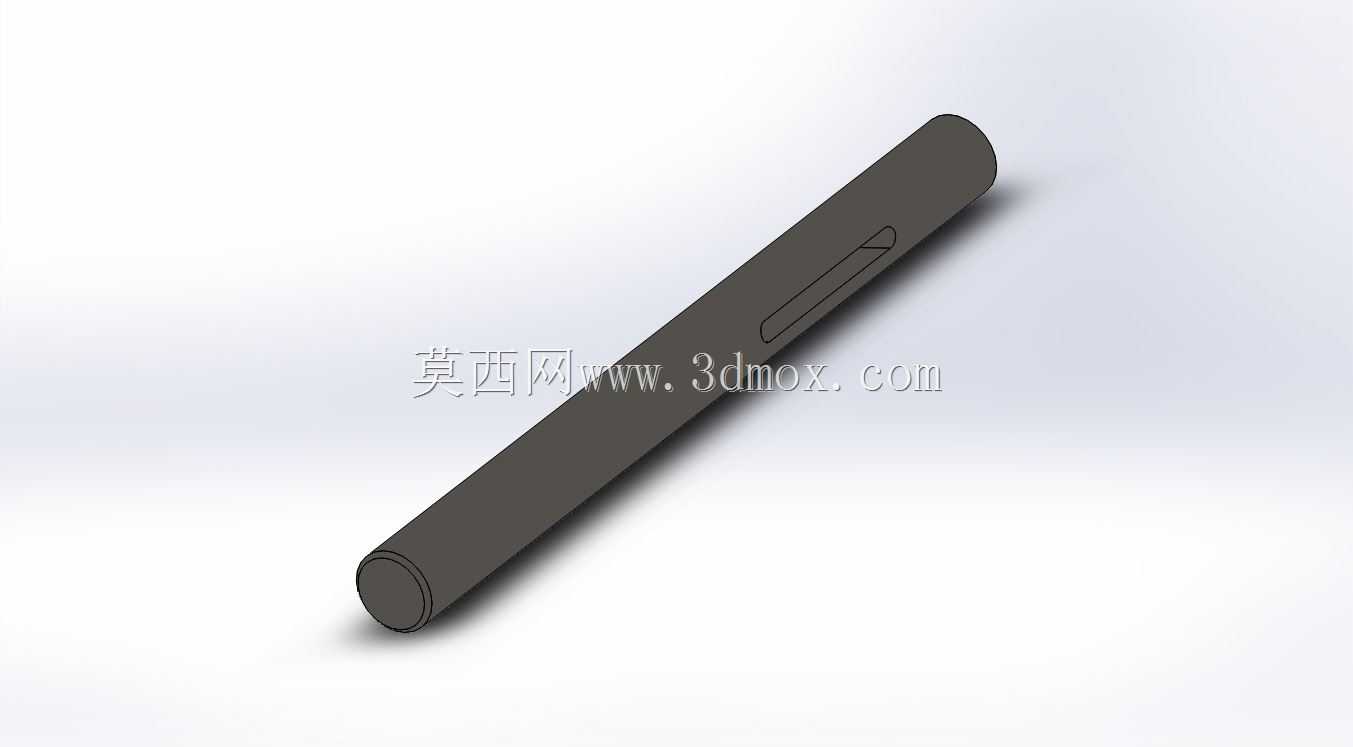

　　从结构设计来看，该张紧轴采用等直径长圆柱主体结构，轴身单侧加工有标准平键键槽，用于安装张紧轮、链轮或带轮类回转零件，通过平键传递周向扭矩，避免回转件与轴身发生相对转动；轴的两端为光轴段，用于装配到带座轴承或滑动导向支座中，作为张紧位置调节的导向与支撑基准，两端轴段的同轴度公差需控制在IT7级以内，避免调节过程中出现卡滞或回转件偏摆问题。轴身的键槽位置根据配套张紧轮的轮毂长度确定，键槽长度略短于轮毂宽度，保证键装入后不会超出轮毂端面，同时键槽的对称度公差需满足平键连接的标准要求，避免装配时键与键槽出现卡涩、受力不均导致的键侧压溃问题。

　　设计这类张紧轴时，首先需要根据传动系统的额定张紧力计算轴的最小直径，校核轴的弯曲强度与挠度，因为张紧轴属于心轴类零件（多数工况下不传递主动扭矩，仅承受径向张紧载荷），挠度控制是核心指标，若挠度过大会导致张紧轮偏斜，造成皮带/链条单侧磨损加剧，一般要求轴的最大挠度不超过支撑跨距的1/5000。材质选择上，常规工况采用45号钢调质处理即可满足强度与耐磨性要求，轴颈与张紧轮配合的表面粗糙度需达到Ra1.6，装配轴承的轴颈表面粗糙度需达到Ra0.8，保证配合精度与回转顺畅性；若应用在腐蚀环境或高负载工况，可选用40Cr调质并做表面淬火处理，提升轴颈表面硬度与抗疲劳性能。

　　安装边界方面，该轴的有效支撑跨距需根据张紧轮的安装位置确定，两端伸出支座的轴段长度需预留锁紧螺母或挡圈的安装空间，避免调节张紧位置时轴端与机架发生干涉；键槽的加工方向需与张紧调节的施力方向匹配，保证张紧轮受力时键的承压面为工作面，避免键受反向冲击力出现松动。轴的端面可加工中心孔，作为磨削加工与检测的基准，同时也可在端面加工螺纹孔，用于安装轴端挡圈，限制张紧轮的轴向窜动，窜动量一般控制在0.1-0.3mm之间，既保证回转件不发生轴向窜动脱落，也避免因轴向顶紧导致的回转阻力增大。

　　实际应用中，这类张紧轴的安装需配合张紧调节结构，常见的有滑轨式调节、螺杆顶推式调节、摆臂式调节等，轴的两端支撑座需保证平行度，避免轴承受附加弯矩导致早期损坏；日常维护时需定期检查轴颈的磨损情况，若轴颈磨损量超过0.1mm需及时更换或修复，避免因间隙过大导致张紧力波动，影响传动系统的正常运行。不同于阶梯轴的多直径变截面设计，该等直径张紧轴加工工艺更简单，车削加工后一次磨削即可达到尺寸精度要求，适合批量生产应用，同时等直径结构在调节张紧位置时，支撑座与轴的配合面接触长度不会发生变化，支撑刚度更稳定，不会因位置调整导致支撑刚性下降。
