金士顿4G款U盘外观结构三维建模作品

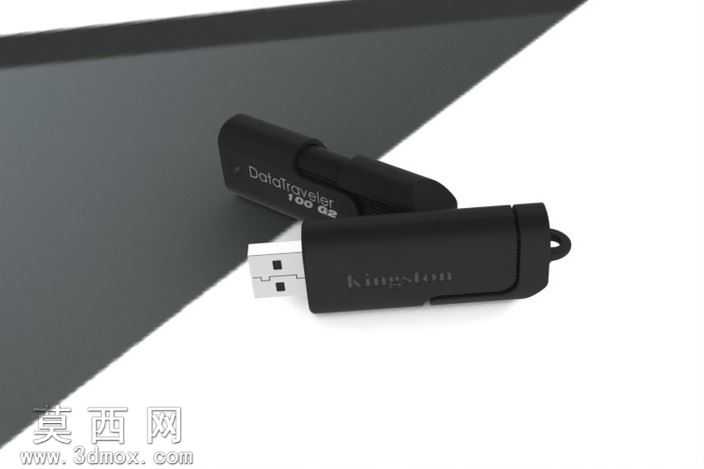

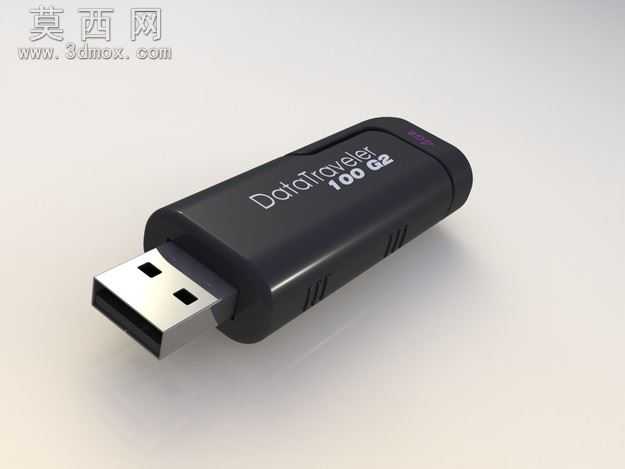

本作品围绕经典款金士顿4G容量U盘开展全流程三维建模创作，建模阶段以实体测绘结合产品官方外观参数为基准，在SolidWorks软件中采用自顶向下的设计思路完成整体结构搭建：首先绘制U盘主体外壳的基础草绘轮廓，通过拉伸、拔模、圆角等基础特征构建外壳的基础实体，精准还原外壳表面的微弧过渡造型与边缘的圆润倒角处理，匹配真实产品握持时的贴合手感。针对U盘的核心插拔结构，建模时单独拆分出USB金属接头部件，精准复刻金属接头上的定位缺口、接触弹片的凹槽结构，同时还原接头与外壳之间的滑动限位结构，保证虚拟装配时接头的伸缩行程与真实产品完全一致，各部件之间的装配间隙控制在0.1mm以内，符合消费类数码产品的装配公差标准。材质与渲染阶段，针对U盘主体的磨砂塑料外壳，调整材质的粗糙度参数至0.6-0.7区间，添加细微的颗粒质感贴图还原磨砂塑料的哑光触感，避免高反光带来的塑料廉价感；针对USB金属接头部分，采用拉丝金属材质，调整金属的反射强度与各向异性参数，还原金属接头表面的细微拉丝纹理与使用过程中产生的轻微磨损质感；外壳表面的金士顿品牌标识与型号字样，采用浮雕特征结合丝印材质处理，还原标识微微凸起于外壳表面的真实触感，同时控制标识的油墨反光度低于外壳主体，匹配真实产品的丝印工艺效果。场景渲染时采用45度侧方主光源搭配底部补光的布光方案，弱化生硬阴影，突出U盘外壳的磨砂质感与金属接头的光泽对比，背景采用渐变灰调突出产品主体，同时还原产品尾部挂绳孔的细节结构，完整呈现这款经典便携存储设备的外观特征与结构细节，建模过程中所有特征均保留参数化建模历史，可根据需求调整外壳配色、容量标识等细节，适配不同的展示与设计参考场景。
