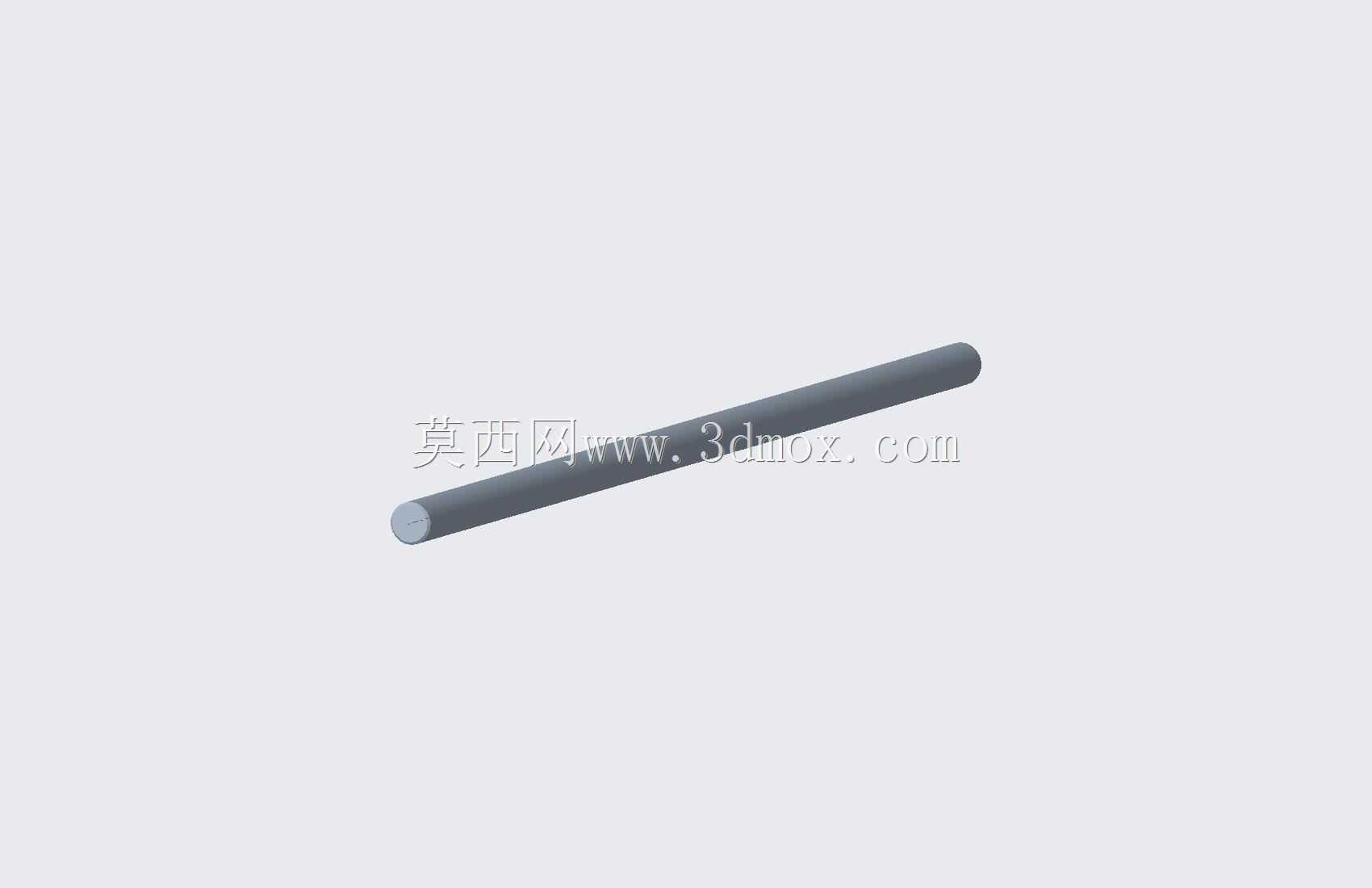

做设备结构设计的时候,轴类零件永远是绕不开的基础传动构件,这次做的17.5英寸长度的光轴,最早是给输送线的从动辊组做配套设计的,当时现场的安装空间卡得很死,机架两侧的轴承座安装孔位中心距刚好留了445毫米左右的余量,换算成英制就是17.5英寸,轴径选的是适配常用深沟球轴承的标准尺寸,两端做了倒角处理,避免压装轴承的时候刮伤轴承内圈的密封件。
一开始做方案的时候,本来想选标准件市售光轴,但是翻了好几家供应商的样册,要么长度公差太大,两端的中心孔处理不符合动平衡要求,要么表面粗糙度达不到Ra1.6的要求,装上去之后高速运转的时候辊面跳动超差,输送薄料的时候会出现走偏的问题,最后干脆自己重新建模做参数化设计,把所有安装边界都卡死。首先是轴的直线度要求,整根轴全长范围内的直线度公差控制在0.05毫米以内,毕竟输送线的辊子转速虽然不算特别高,但是如果轴弯了,长期运转会让轴承承受额外的径向载荷,提前出现疲劳点蚀,更换轴承的维护成本会高很多。
设计的时候特意把轴的两端安装轴承的轴段做了公差配合设计,选的是k6过渡配合,压装的时候不用太大的压力就能装到位,同时运转的时候不会出现内圈跟轴相对滑动的跑圈问题。中间跟辊筒配合的轴段选的是h7公差,跟辊筒的内孔做间隙配合,装配的时候不用敲砸,对准键槽就能推进去,后期拆换辊筒的时候也方便,不用专门做拉马工装。很多新手做轴设计的时候容易忽略轴肩的圆角处理,这次在轴承安装位的内侧轴肩特意留了R1的圆角,避免应力集中,毕竟轴在承受交变载荷的时候,直角轴肩的位置是应力集中系数最高的地方,很容易从那里萌生疲劳裂纹,最后断轴。
这个轴的应用场景其实不止输送线,后来改了下键槽位置,还给小型龙门铣床的进给丝杠副做过导向支撑轴用,当时机床的X轴行程刚好匹配这个长度,装在导轨两侧做辅助支撑,解决了滑台走到行程中段的时候下垂的问题,加工出来的零件平面度直接提了一个精度等级。还有一次给农业机械的排种器做传动主轴,也是用的这个基础模型改的,只是把表面做了发黑防锈处理,两端的中心孔保留了B型中心孔的设计,方便磨床加工的时候顶装,也能在后期维修的时候架在偏摆仪上检测跳动。
建模的时候特意把所有的工艺倒角都做进去了,没有留那种尖锐的棱边,毕竟加工的时候工人师傅拿取零件,尖锐棱边很容易划手,而且热处理的时候尖锐位置容易出现应力集中导致开裂。轴的材质默认选的是45号钢,做调质处理到HB220-250,既有足够的强度承受传动扭矩,又有不错的韧性,不会因为突然的冲击载荷直接断裂。如果是用在腐蚀环境里,也可以直接把模型的材质替换成304不锈钢,不用改结构尺寸,因为所有的安装尺寸都是按标准件适配做的,替换材质之后直接出工程图就能加工。
很多人觉得光轴结构简单,随便画个圆柱就行,其实真到实际装配的时候,尺寸链差个几丝,现场装不上就要返工,耽误工期。做这个轴的模型的时候,特意把所有的安装尺寸都跟常用的轴承座、锁紧螺母、隔套的尺寸做了适配,比如两端伸出轴承座的长度留了10毫米,刚好够装锁紧挡圈,不用额外再切割调整。轴上的键槽选的是普通平键的标准尺寸,深度按国标来,不会因为键槽太深削弱轴的强度,也不会太浅导致键装上去之后传动打滑。
之前有个同行做类似的长轴,没考虑长径比的问题,选的轴径太细,装上去之后运转的时候出现共振,整个机架都跟着抖,最后不得不把轴径加粗,重新加工所有配套的零件,浪费了不少成本。这个17.5英寸的轴在设计的时候就核算过临界转速,工作转速远低于一阶临界转速,不会出现共振问题,不管是用在100转每分钟的输送线,还是用在1000转每分钟的传动机构,都能保证运转平稳。
另外在做三维模型的时候,把所有的特征都做了参数化关联,要是后续需要改长度或者轴径,直接改参数就能重生模型,不用重新画一遍,能省不少设计时间。比如上次有个项目需要把轴加长2英寸,直接改下长度参数,轴肩的位置、倒角、键槽的位置都会自动跟着调整,出工程图的时候尺寸也会自动更新,不会出现尺寸标错的问题。
