工字型双安装位十字连接固定座结构

　　在非标自动化生产线的工位定位、小型工装夹具的模块拼接、检测设备的治具搭建场景里，这类十字形连接固定座是很常见的结构连接件，主要承担两个垂直方向构件的衔接锁固作用，避免多段拼接的构件出现横向窜动或角度偏移。从实际使用场景来看，这类零件常被用在小型输送线的侧边挡条固定、光电传感器的安装支架转接、桌面型工装的层板连接位置，相比直条形的连接板，十字结构能同时实现两个垂直维度的定位，不需要额外叠加角码或转接件，能有效压缩安装空间，在紧凑的小型设备内部布局里优势很明显。

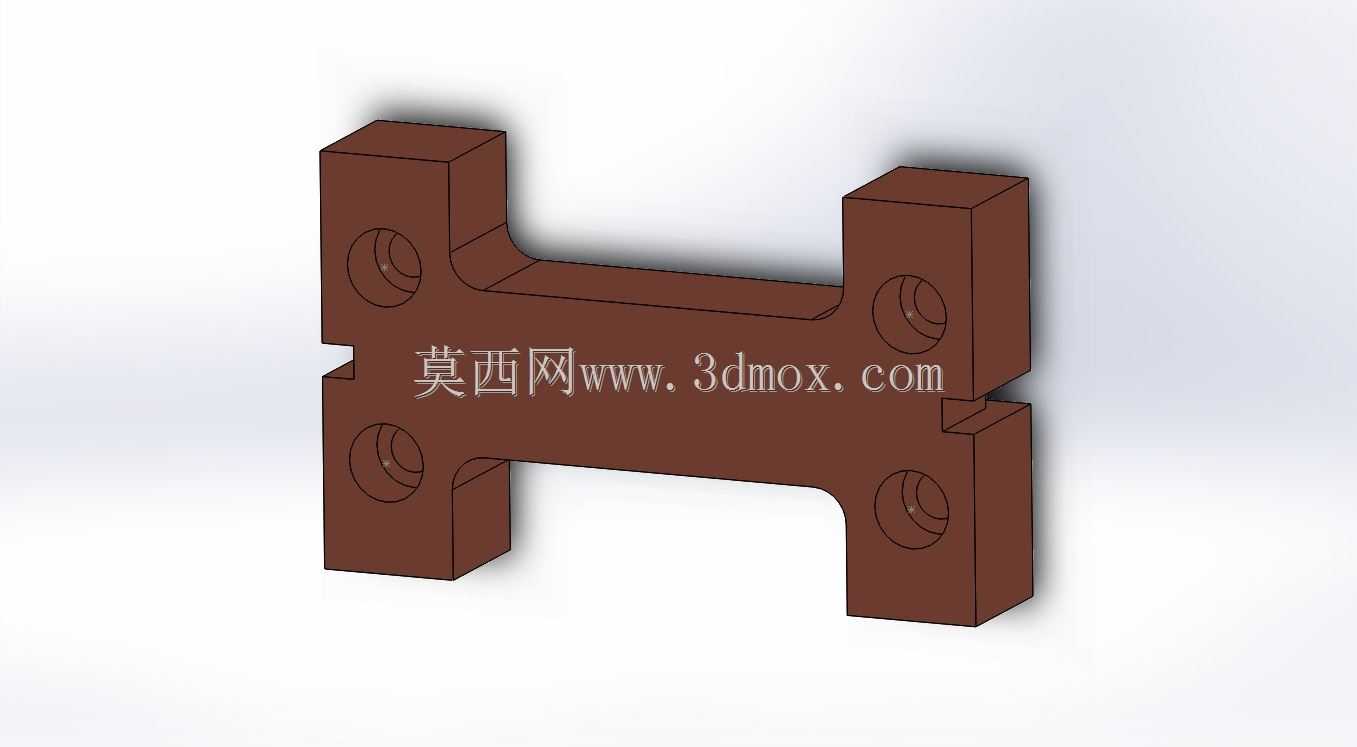

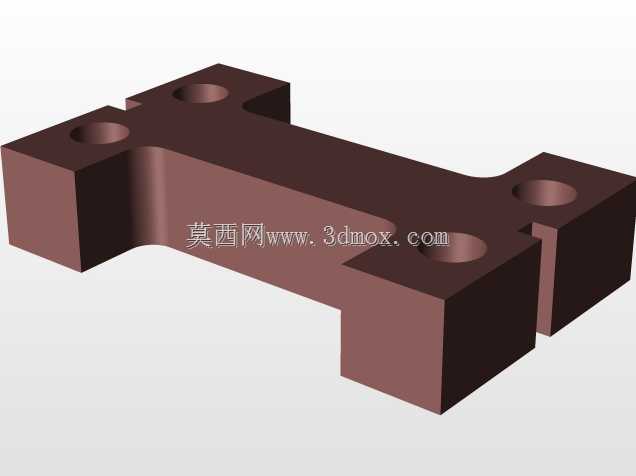

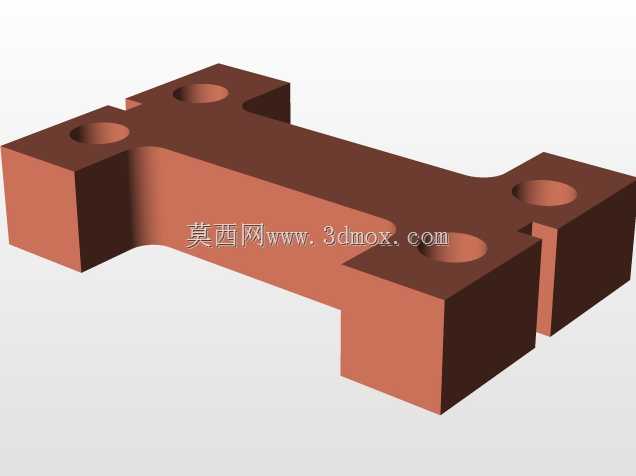

　　设计这类零件的时候，首先要考虑的是受力方向的匹配，日常使用中这类固定座主要承受垂直于安装面的静载荷，以及设备运行时带来的小幅振动载荷，所以主体采用等厚的块式结构，中间连接段做了等宽的过渡设计，没有做多余的减重挖槽，避免应力集中在转角位置。四个安装凸台分别向上下两个方向延伸，形成工字型的外轮廓，每个凸台上都预制了沉头安装孔，安装时螺丝可以完全沉入孔内，不会突出零件表面，避免和相邻的运动构件发生刮蹭，这点在靠近运动模组的安装位置尤其重要，很多现场故障都是因为紧固件突出刮到线缆或者运动拖链。

　　从安装边界来看，这类零件的两个垂直安装面的平面度需要控制在0.1mm以内，不然锁紧之后会因为贴合面存在间隙，导致连接的构件出现角度偏差，比如用来固定传感器支架的时候，如果安装面不平，传感器的检测角度会出现偏移，直接导致检测误触发。四个安装孔的位置度公差一般控制在0.05mm，保证和配套的型材或者安装板孔位完全对齐，不需要现场扩孔调整，能提升装配效率。零件的边角都做了小尺寸的倒角处理，一方面是去除加工时产生的毛刺，避免装配时划伤操作人员，另一方面也能减少零件在热处理或者表面处理时的应力集中，降低长期受振动出现开裂的风险。

　　实际选型使用的时候，要注意匹配安装螺丝的规格，沉头孔的深度要和所选螺丝的沉头高度匹配，保证锁紧后螺丝头不高出安装面，同时中间连接段的厚度要满足受力要求，当用来承托较重的构件时，可以适当增加中间段的厚度，避免长期受力出现弯曲变形。另外这类零件的两个垂直安装面是互相垂直的，设计时要保证两个面的垂直度公差，不然拼接出来的框架会出现扭曲，影响整个设备的装配精度。在表面处理上，这类零件一般做发黑或者镀镍处理，提升防锈能力，适配车间里多油污、多粉尘的使用环境，不需要频繁做防锈维护。

　　很多刚入行的结构设计人员做这类连接件的时候，容易忽略安装孔的沉头深度设计，要么沉头太浅螺丝突出，要么沉头太深把安装凸台打穿，降低凸台的结构强度；还有的会在中间连接段做过多的减重开孔，反而削弱了零件的整体刚性，用在有振动的工位上很快就会出现断裂。实际上这类固定座的核心要求是连接可靠、安装方便，不需要做多余的造型设计，在保证结构强度的前提下，尽可能简化外形，降低加工难度，不管是采用铣削加工还是开模压铸，都能控制加工成本，适合批量用在各类通用设备的结构拼接位置。
