阶梯轴套内螺纹连接紧固件结构

　　在各类机械传动、工装夹具、液压阀组以及小型自动化设备的装配场景中，这类带阶梯结构的内螺纹衬套（即常说的螺母套）是非常常见的连接定位零件，很多刚入行的结构设计人员容易把它和普通六角螺母、光轴套混淆，实际上它的功能是复合的，既要承担轴向的螺纹锁紧力，又要兼顾径向的轴孔定位导向作用，在很多空间受限、无法同时布置独立螺母与定位衬套的装配位置，这种一体结构的零件能大幅压缩装配所需的空间尺寸，减少零件数量，降低装配累计误差。

　　从实际使用场景来看，这类零件常出现在气动元件的安装位、小型工装的快换结构、导柱导套的辅助锁紧位、以及塑料壳体的金属嵌件预装位置，比如在薄型气缸的端盖连接中，因为气缸端盖本身壁厚较薄，直接加工内螺纹的话啮合牙数不足，反复拆装后容易滑牙，这时候压入这种阶梯螺母套，大直径的轴肩可以贴合端盖表面承担轴向压紧力，中间的光轴段和端盖的预制孔过盈配合实现径向定位，内螺纹段和拉杆配合实现锁紧，既保证了连接强度，又避免了端盖本体螺纹的磨损。还有在一些需要频繁拆装的工装夹具上，夹具基板如果是铝合金或者非金属材质，直接拧螺栓的话螺纹寿命很短，压入这种钢制螺母套之后，螺纹的耐磨性能会提升数倍，阶梯轴肩还能起到限位作用，防止压入过深导致装配面凸起。

　　设计这类零件的时候，首先要明确安装边界的尺寸约束：首先是安装孔的直径，要和零件中间光轴段的外径匹配，过盈量一般控制在0.02-0.05mm之间，根据基体材质调整，铝合金基体过盈量稍大，塑料基体过盈量要小避免涨裂基体；然后是两端阶梯轴的直径差，轴肩的直径一般比光轴段大2-4mm，轴肩的厚度要根据轴向承载力计算，太薄的话锁紧时容易被压溃，太厚的话会占用额外的装配空间；内螺纹的规格要和配套的螺栓匹配，螺纹的有效啮合长度一般不小于螺纹公称直径的1.2倍，才能保证足够的锁紧力，避免螺纹滑牙。内孔的设计要注意，光孔段和螺纹段的同轴度公差一般要控制在0.02mm以内，不然装配的时候螺栓会出现别劲的情况，影响锁紧效果，甚至会导致螺栓受附加弯曲应力断裂。

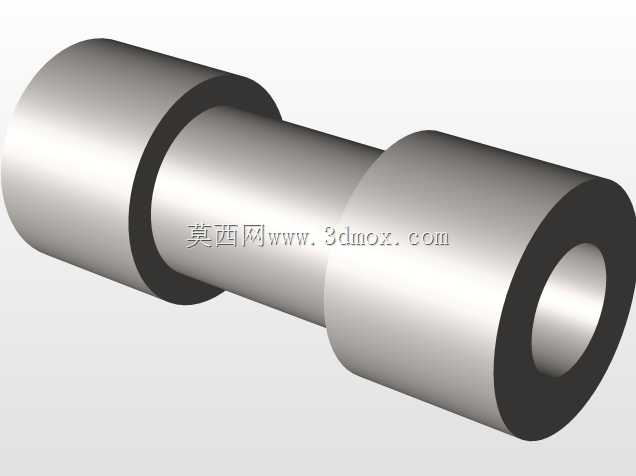

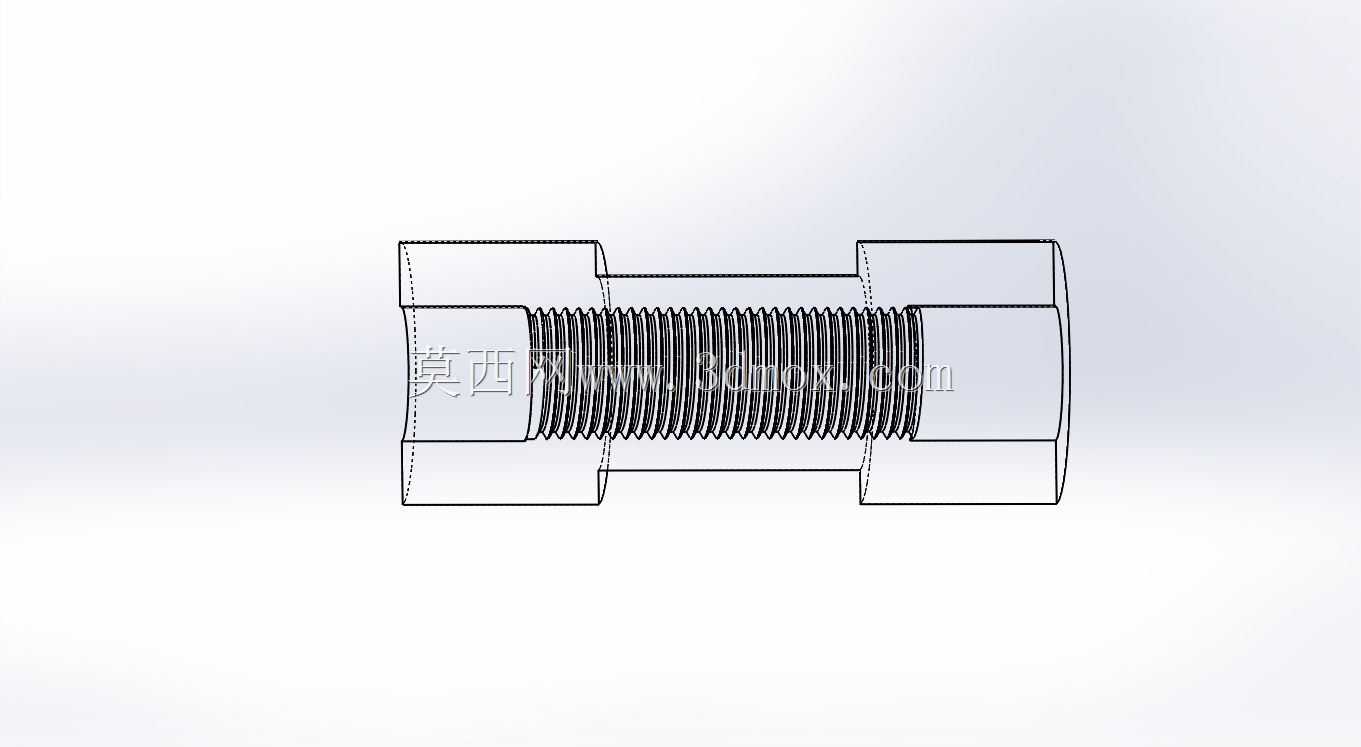

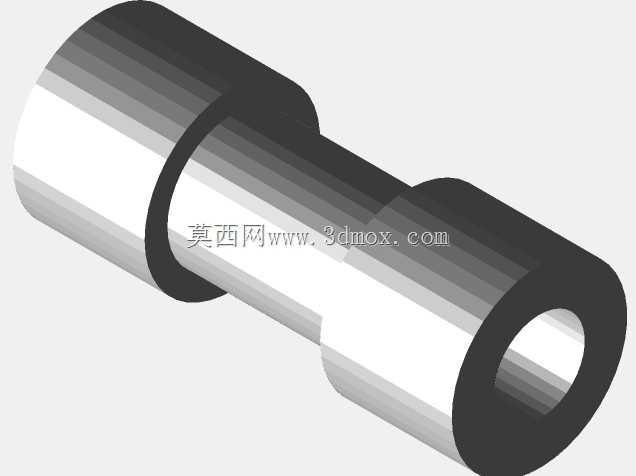

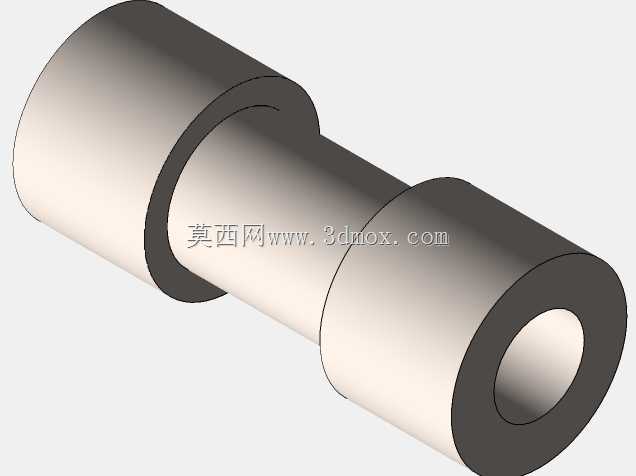

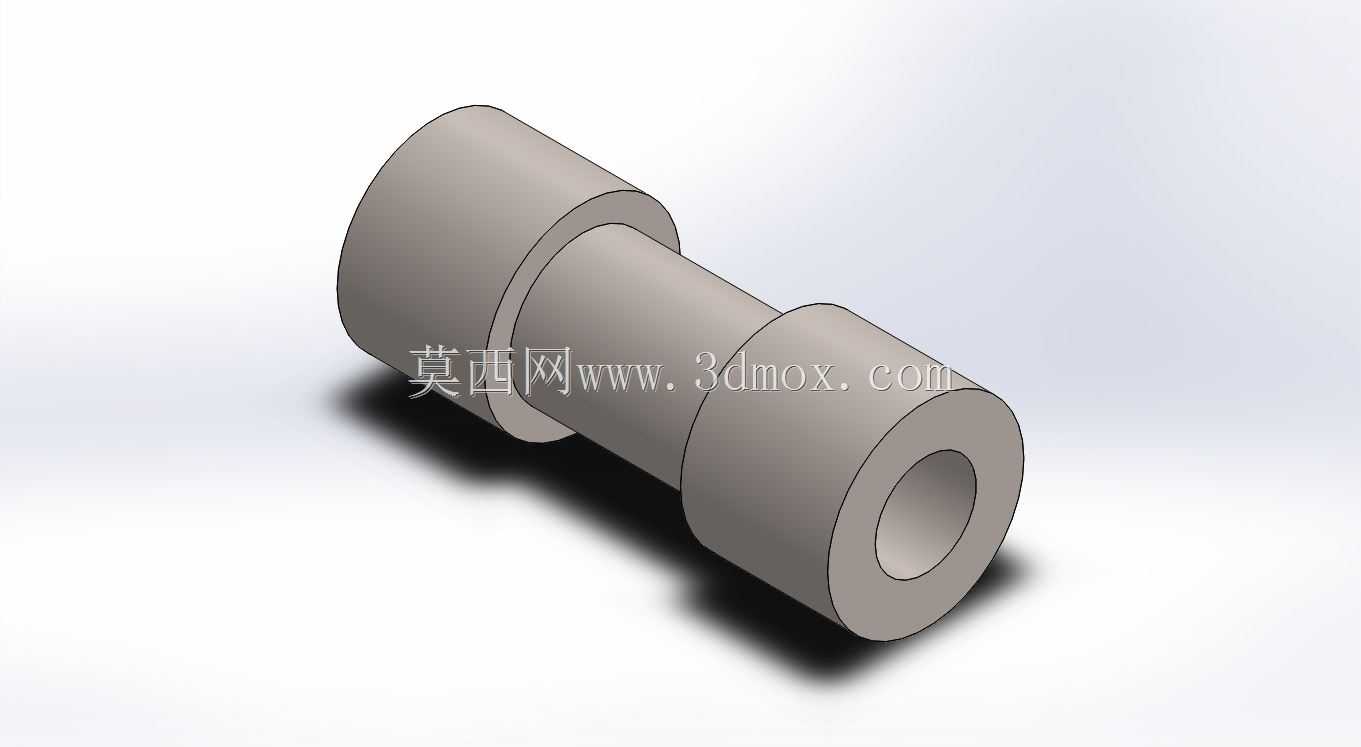

　　外形上采用三段式阶梯轴结构，两端是直径更大的轴肩，中间是直径稍小的光轴段，整体为空心结构，内孔一端或者两端加工内螺纹，根据使用场景不同，有的是单头内螺纹，用来单侧锁紧，有的是双头通螺纹，用来穿长拉杆实现两端拉紧。外圆的表面粗糙度一般控制在Ra1.6-Ra3.2之间，保证压入的时候顺畅，不会刮伤安装孔的内壁，轴肩的贴合面粗糙度要达到Ra1.6，保证锁紧的时候端面贴合紧密，不会出现松动。材质一般选用45号钢或者不锈钢，45号钢的话表面做发黑处理防锈，有耐腐蚀要求的场景用304不锈钢，不需要额外表面处理。

　　在建模的时候要注意几个容易出错的细节：首先是螺纹收尾的位置，要预留足够的退刀槽，不然实际加工的时候螺纹无法车到根部，会导致装配时螺栓拧不到位，退刀槽的宽度一般2-3mm，直径比螺纹小径小0.5mm左右；然后是轴肩和光轴段的过渡位置，要加工0.2-0.5mm的圆角，避免应力集中，在受交变载荷的场景下，这个圆角能大幅提升零件的疲劳强度，避免轴肩位置断裂；如果是用于压入装配的场景，光轴段的压入端要加工15度-30度的导入倒角，方便压入的时候对准安装孔，不会切伤安装孔的边缘。

　　实际选型的时候，不能只看螺纹规格，还要核算轴向承载力：轴肩的承压面积要大于锁紧时的端面压应力，避免轴肩压陷基体表面，比如在铝合金基体上使用的时候，因为铝合金的屈服强度较低，轴肩的直径要适当做大，增加承压面积，防止锁紧时轴肩压入铝基体里面导致锁紧失效。如果是用于有相对运动的导向场景，比如作为导杆的滑动衬套使用，那内孔和外圆的同轴度要求还要更高，内孔的表面粗糙度要达到Ra0.8，并且要做淬火处理提升硬度，减少磨损。还有在一些需要密封的场景，轴肩的贴合面可以加工密封槽，安装O型圈实现端面密封，避免流体从安装孔的间隙泄漏。

　　很多新手设计这类零件的时候，容易把所有阶梯段的长度设计成和安装孔深度完全一致，实际上要预留0.1-0.2mm的压紧余量，也就是轴肩贴合之后，光轴段的端面要比安装孔的底面稍高一点，这样锁紧的时候才能保证轴肩完全压紧，不会出现虚位。另外如果是用于焊接装配的场景，其中一端的轴肩可以加工焊接坡口，方便和其他零件焊接固定，焊接后要注意去焊渣，保证内螺纹的通畅。
