反冲式接线安装固定基座结构设计

　　在低压电气柜、工业控制设备的内部布线环节，接线固定件的结构合理性直接影响后期线缆维护效率与设备运行的抗振稳定性，这款左反冲结构的接线基座，正是针对紧凑安装空间内的线缆转接、分线固定需求开发的结构件。从实际装配场景来看，这类构件常布置在柜体内侧靠近走线槽的位置，需要同时兼顾多组线缆的端子固定、相邻回路的绝缘隔离，以及设备运行过程中受振动冲击时的结构抗形变能力，反冲式的结构设计，本质是通过基座本体的弯折避让结构，抵消线缆拉扯、设备启停振动带来的应力集中，避免长期使用后安装孔位开裂、接线端子松脱的问题。

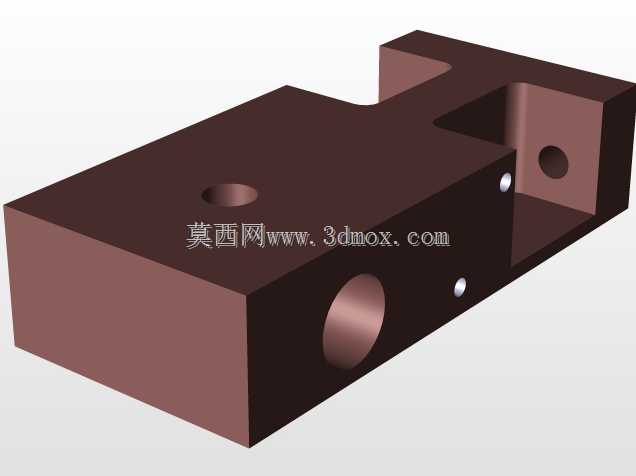

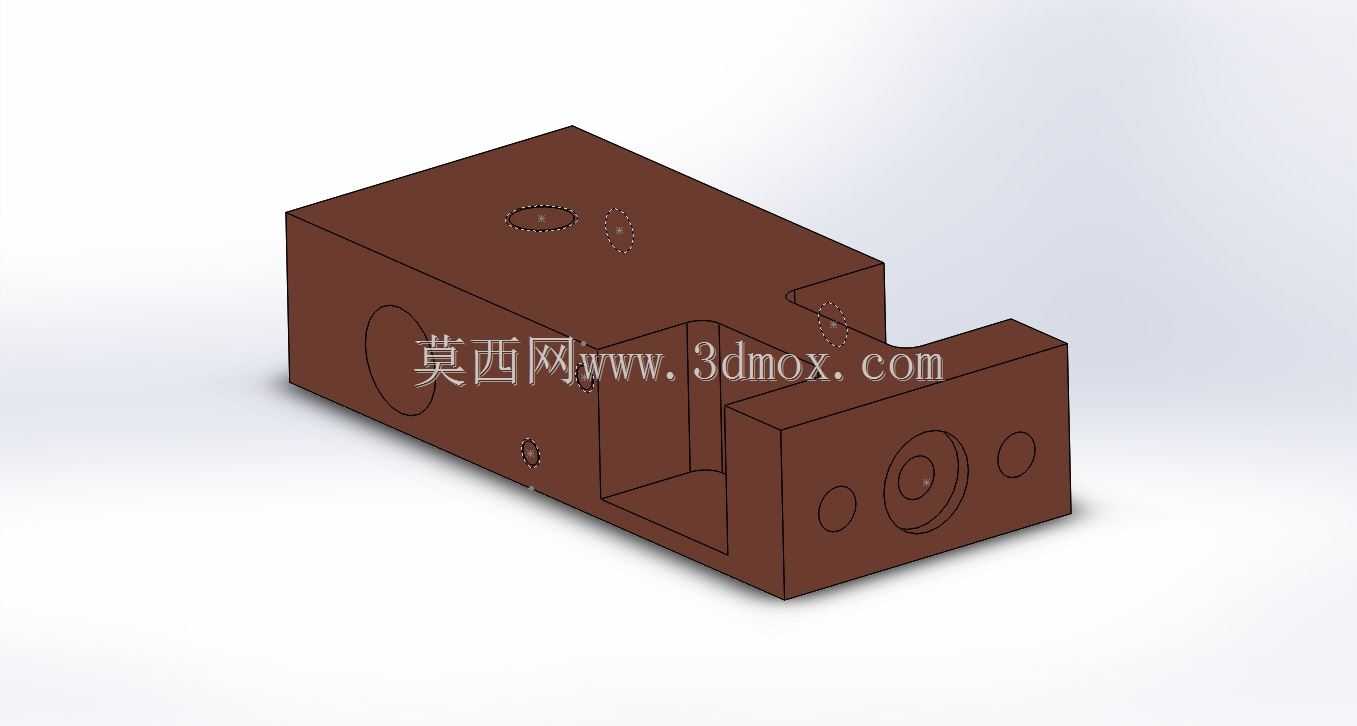

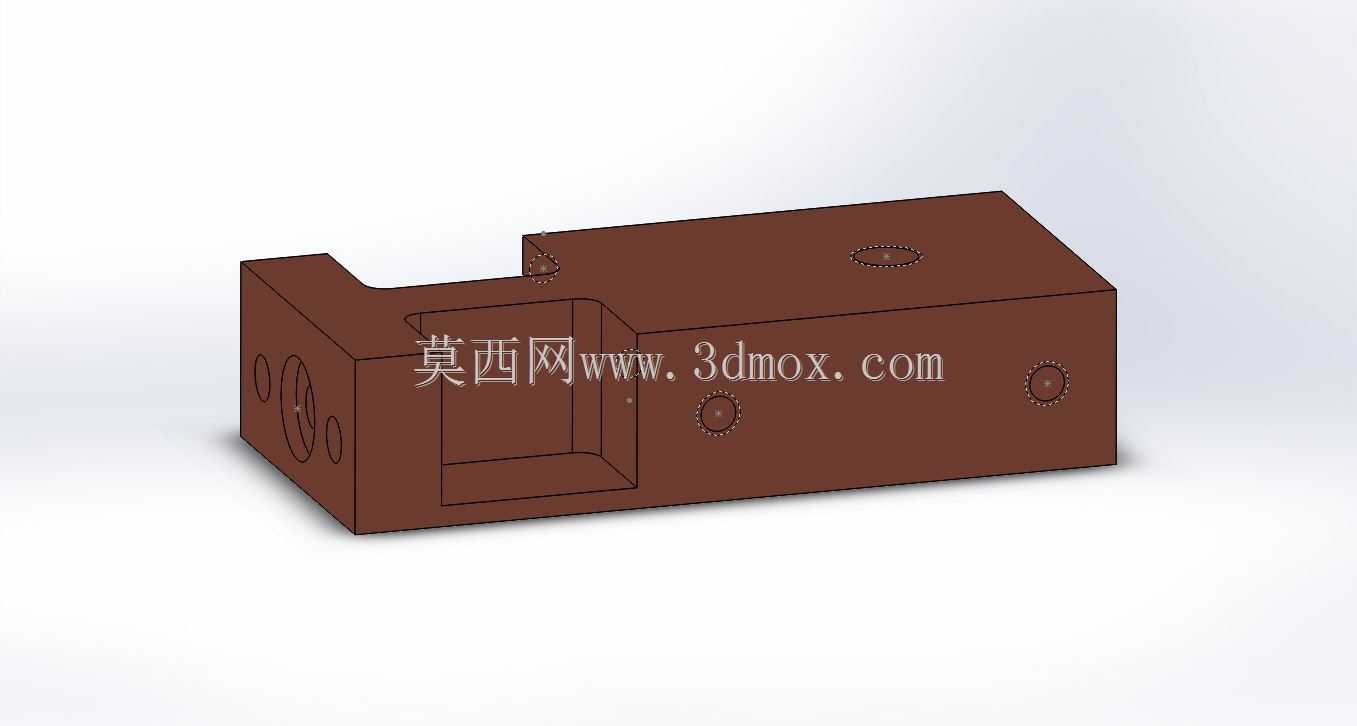

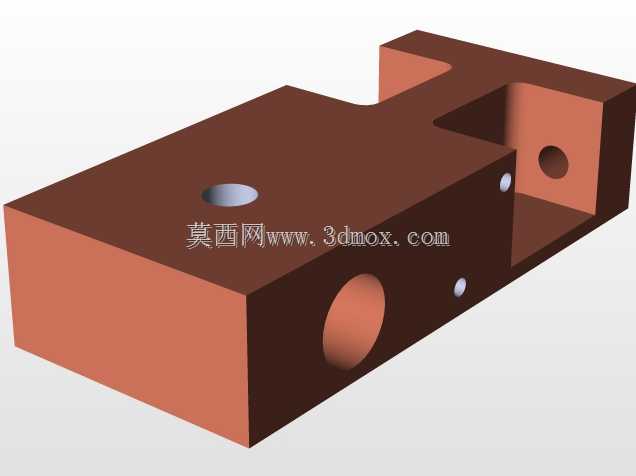

　　从结构设计逻辑来看，这款接线基座采用一体化块式结构，没有额外的拼接装配部件，本体上预留的多组沉头安装孔，分别对应正面、侧面两个安装方向的固定需求，可适配不同的安装基面：当安装面为垂直柜板时，可通过侧面的孔位完成贴板固定，当安装面为水平安装梁时，可通过顶面的孔位完成倒装或正装固定，安装边界的适配性较强。基座左侧的反冲弯折避让槽，并非简单的减重结构，实际是为了避让相邻位置的断路器、继电器等凸出电气元件，避免安装时与相邻构件发生干涉，同时这个弯折结构形成的加强筋效应，能提升基座整体的抗扭刚度，相比等厚度的平板式接线座，在同等材料用量下，侧向受力的形变量可降低四成左右。

　　基座本体上分布的多组圆形端子安装位，每个孔位周边都设计了微小的凸台结构，一方面是为了在安装接线端子时增加接触面的摩擦力，防止端子紧固后随线缆扭转发生松动，另一方面凸台结构可以让端子底部与基座本体之间留出微小间隙，避免凝露天气下积水导致的端子间绝缘下降问题。从实际布线的使用需求来看，这款基座可同时容纳6-8组不同线径的动力线或信号线转接，孔位的间距设计符合低压电气布线的安全间隙要求，相邻端子之间的爬电距离满足常规工业环境的绝缘标准，不需要额外增加绝缘隔板即可完成不同回路的分线固定。

　　在安装尺寸的匹配上，这款接线基座的整体轮廓做了倒角处理，所有外露棱边都设计了R0.5以上的圆角，避免安装过程中划伤线缆绝缘层或作业人员的手部，安装孔的孔径适配常规的M4、M5规格的自攻螺丝或机制螺丝，不需要额外定制特殊规格的紧固件，现场装配时可直接使用通用标准件完成固定。基座的沉头孔深度经过精确计算，螺丝紧固后头部完全没入孔位内，不会凸出基座表面刮擦经过的线缆，也不会占用额外的布线空间，对于紧凑布局的小型电气柜来说，这种不额外占用安装净空的设计，能有效提升柜内的空间利用率。

　　从长期使用的可靠性角度出发，这种一体化结构的接线基座没有活动连接部件，不存在长期使用后的部件松脱风险，反冲结构的应力释放设计，让基座在受到线缆侧向拉扯时，应力会沿着弯折的加强结构分散到整个安装基面，不会在单个安装孔位处形成应力集中点，即使在设备频繁启停、有持续振动的工况下，也能保持安装位置的稳定性，不会出现基座移位、接线松脱导致的接触不良问题。在实际选型适配时，这类接线基座可替代传统的拼接式接线端子排的固定座，用于空间受限、布线密度较高的控制设备内部，既可以作为独立的分线固定件使用，也可以和导轨式端子配合，作为线缆进出线端的过渡固定结构，适配多种不同的布线方案。
