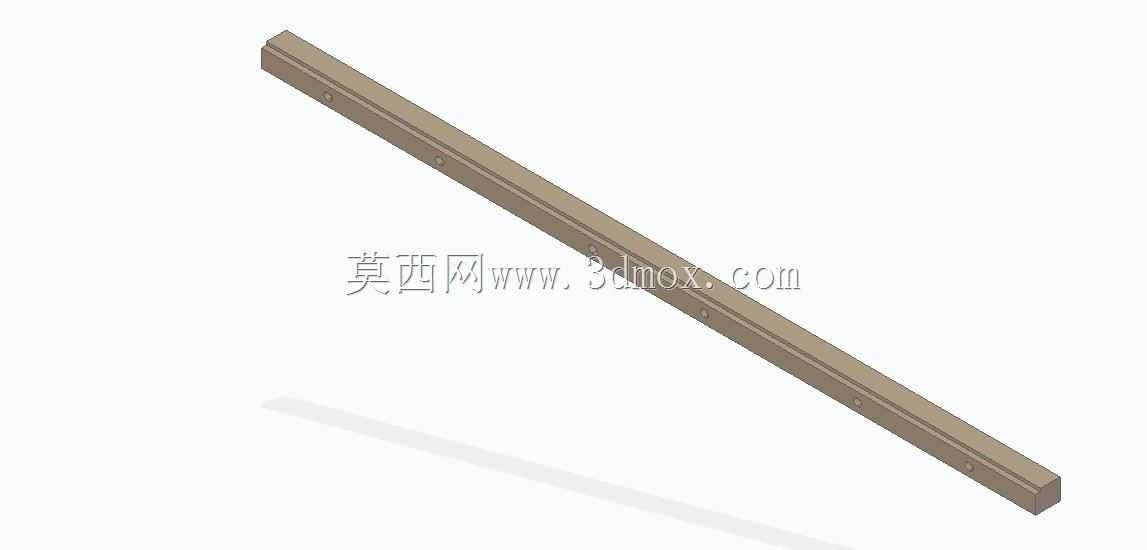

长条形链式安装支撑构件结构设计

　　在链式传动配套的设备布局场景中，这类长条形支撑构件往往承担着链条运行轨迹约束、附属组件挂载定位的核心作用，常见于自动化输送线、物料分拣设备、链式提升机构的侧装或平装工位，区别于普通的型材支架，其结构设计完全匹配对应链条的节距、运行挠度要求，不会出现通用型材安装后链条跑偏、运行卡滞的问题。从实际使用场景来看，这类构件多安装在设备机架的侧边或两平行机架之间，作为链条回程段或工作段的依托载体，部分工况下还会在构件上预留传感器安装位、张紧调节组件固定孔，无需额外焊接转接支架就能完成检测元件、张紧结构的装配，大幅减少现场安装的配作工作量。设计这类构件时，首先要核算对应链条的单位长度重量、运行时的动载荷系数，确定构件的截面抗弯模量，

　　避免长跨距安装后出现中部下挠，导致链条与构件摩擦阻力增大，加剧链条磨损；其次要沿着构件长度方向精准排布安装孔位，孔位间距需要匹配链条附件的安装尺寸，同时要考虑螺栓装配的操作空间，避免出现孔位贴近构件侧壁、扳手无法操作的问题。外形上采用等截面长直结构，截面设计为带侧向限位凸边的形式，凸边高度刚好卡住链条侧边的导向间隙，不需要额外加装导向条就能限制链条的横向窜动，构件的两端做了小尺寸倒角处理，既避免安装时锐角划伤操作人员，也能在链条初次装入时起到导向引入的作用。安装边界方面，构件的总长度需要比实际支撑段的链条长度两端各多出20-30mm的余量，防止链条运行时的轴向窜动脱出支撑范围，安装孔采用沉头设计，螺栓装入后头部完全埋入构件表面，

　　不会突出表面干涉链条的正常运行，构件的底面设计为平面结构，可以直接贴合机架的安装面，不需要额外加工找平结构，适配常见的方管机架、铝型材机架的安装平面。在不同的工况下，这类构件的材质选择也有区分，轻载输送场景下可以选用硬质铝合金材质，降低整体设备重量，重载或有腐蚀性介质的场景则选用不锈钢或表面做喷塑处理的碳钢材质，提升构件的使用寿命，设计时还需要考虑构件的直线度公差，每米长度的直线度误差控制在0.5mm以内，避免长距离安装后出现弯曲，导致链条运行阻力不均。实际装配过程中，这类构件可以通过两端的固定孔先做预紧，待整条链条张紧调试完成后再完全锁紧固定螺栓，不需要反复拆装调整，相比现场焊接的支架，其互换性更强，

　　后期维护更换时直接拆卸螺栓就能完成替换，不需要对机架做二次加工。构件上的安装孔位沿着长度方向等距分布，除了固定链条附件的孔位外，还预留了通用的附件安装槽，可以根据实际需求挂载线缆拖链、防护挡板等附属组件，拓展了构件的使用场景，不需要在构件上二次钻孔破坏结构强度。从受力角度分析，这类构件主要承受链条的垂直压力和运行时的水平摩擦力，因此截面的壁厚设计经过载荷校核，在满足强度要求的前提下尽可能减少材料用量，控制构件的整体重量，方便单人完成安装作业，构件的边角处都做了圆角过渡，避免应力集中导致长期受载后出现开裂变形的问题。
