多层同轴齿轮传动组合机构三维设计

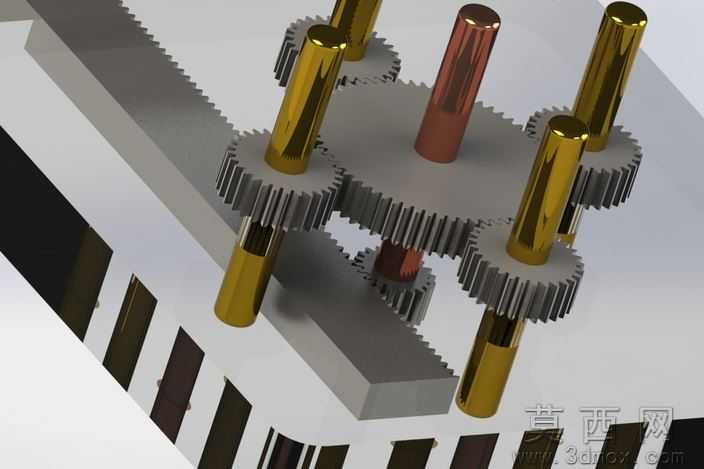

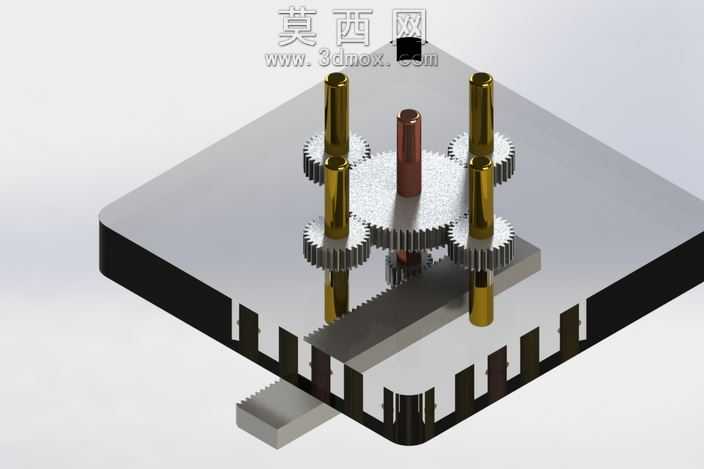

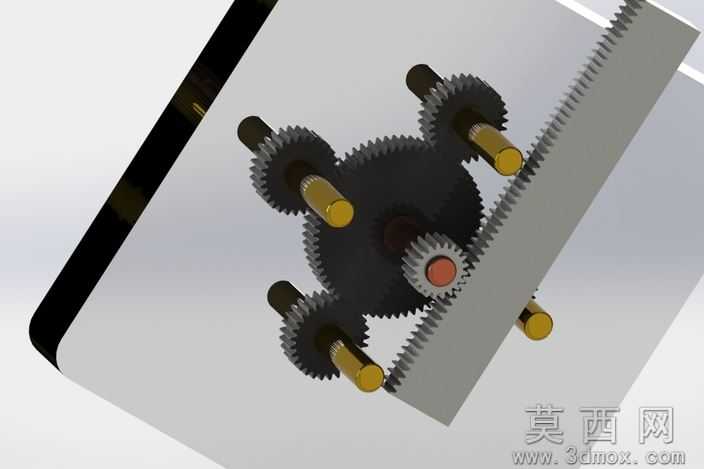

本作品为多层同轴排布的齿轮传动组合机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对每一个齿轮的齿形参数、轴径尺寸、安装定位基准都做了精准的参数约束，确保各部件之间的装配关系完全符合实际机械装配逻辑。在模型搭建阶段，首先完成基座平台的结构建模，基座采用分层式设计，上层为平整安装基准面，下层设置等距排布的定位卡槽与伸出式齿条衔接结构，为整套齿轮传动组件提供稳定的安装支撑，同时预留了传动输出端的延伸空间，保证动力传递路径的顺畅性。齿轮组部分采用多层同轴嵌套设计，中心位置设置主动输入轴，轴端装配中心主动齿轮，围绕中心轴周向均匀排布多根从动传动轴，每根从动轴上分层固定两个不同直径的从动齿轮，上层从动齿轮与中心主动齿轮形成外啮合传动，下层从动齿轮与基座下方的横向齿条形成啮合传动，实现旋转运动到直线运动的动力转换。材质渲染阶段，对不同功能部件做了差异化的材质表现：齿轮与传动轴采用抛光黄铜材质，通过调整金属粗糙度与反射参数，还原金属零件的精密加工质感，突出齿面加工的光洁度与轴类零件的圆柱度特征；中心输入轴采用红铜材质做区分，直观标识动力输入位置；基座上层采用磨砂铝合金材质，表现金属安装板的哑光质感，基座下层采用黑色哑光工程塑料材质，通过边缘的倒角与卡槽结构的光影表现，强化基座的结构层次感；下方啮合的齿条采用与基座上层一致的磨砂金属材质，保证视觉上的结构统一性。设计思路上，这套齿轮传动机构以简洁的排布方式实现定比传动与运动形式转换，整体结构紧凑，各齿轮的啮合间隙经过参数化调整，既保证传动过程中无卡滞干涉，也避免了间隙过大导致的传动回程误差，可作为机械传动教学演示模型、小型精密设备传动单元的设计参考，建模过程中所有特征均保留可编辑参数，方便后续根据实际传动比需求调整齿轮模数、齿数、轴间距等核心参数，适配不同的传动场景需求。
