托森差速器内部齿轮传动结构三维设计

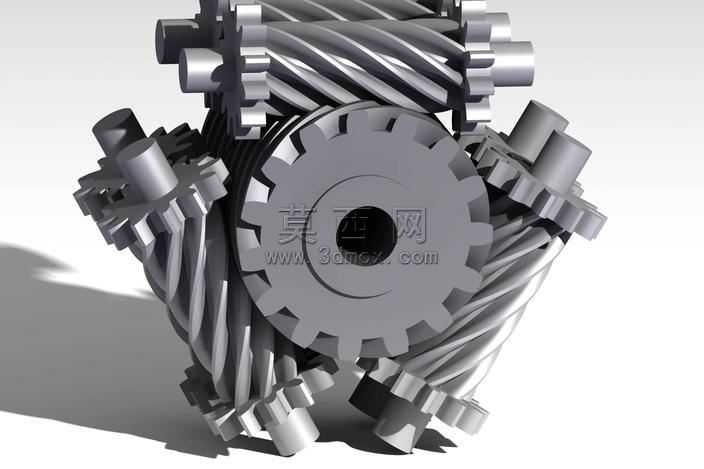

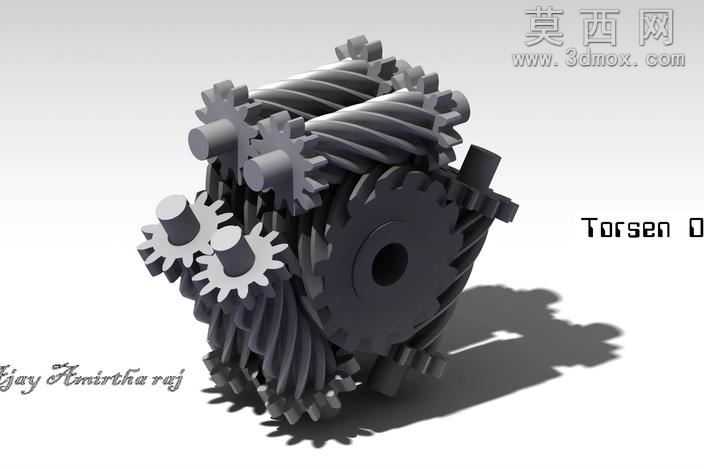

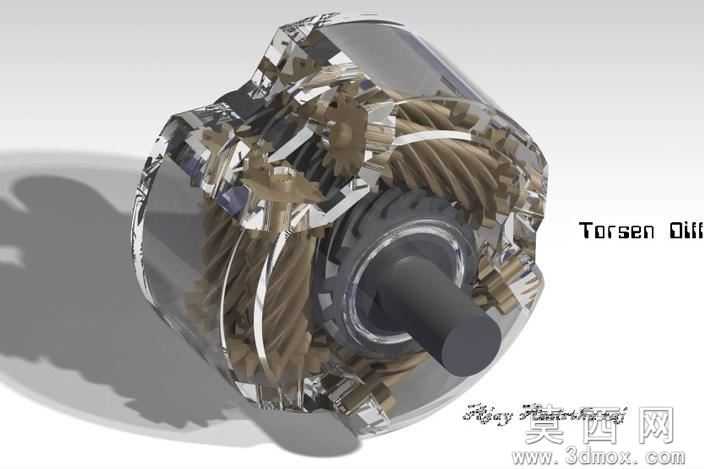

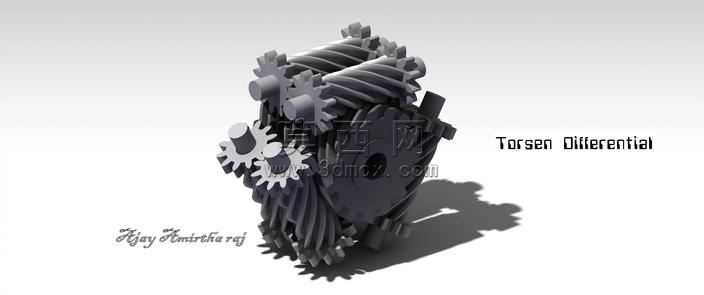

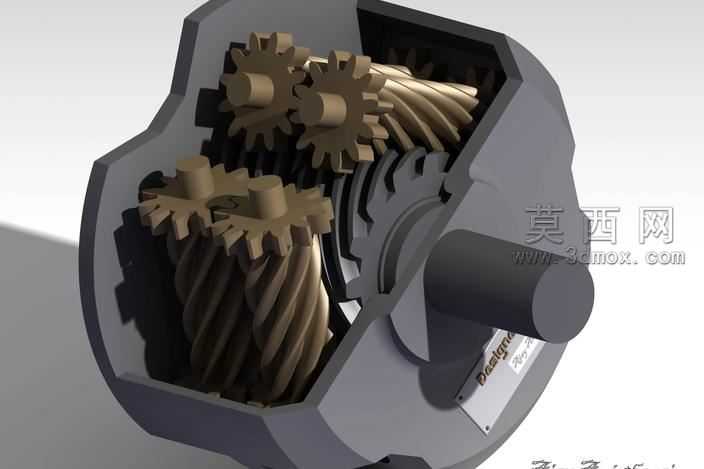

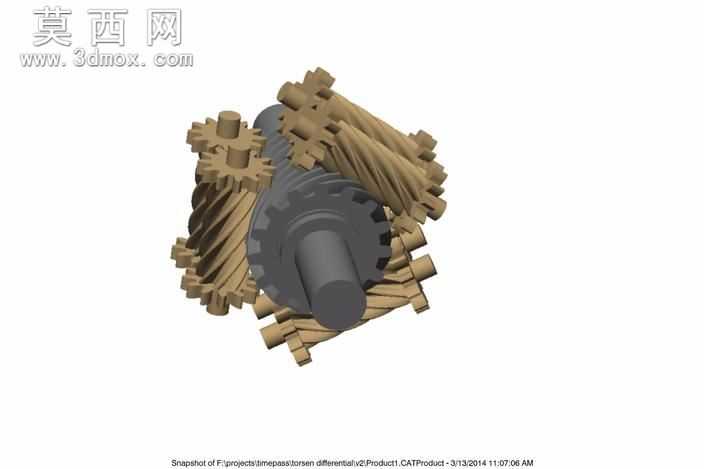

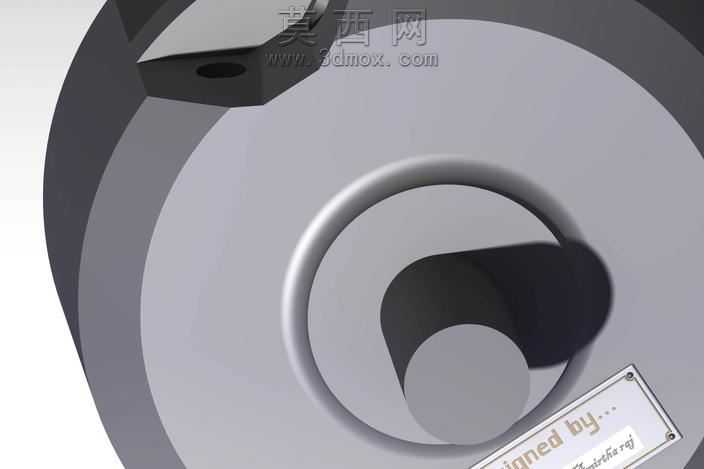

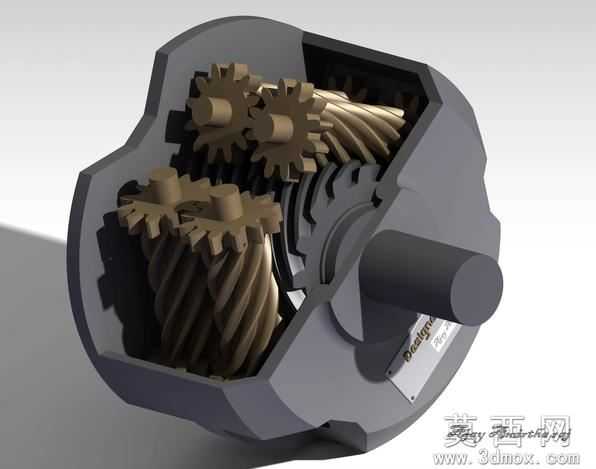

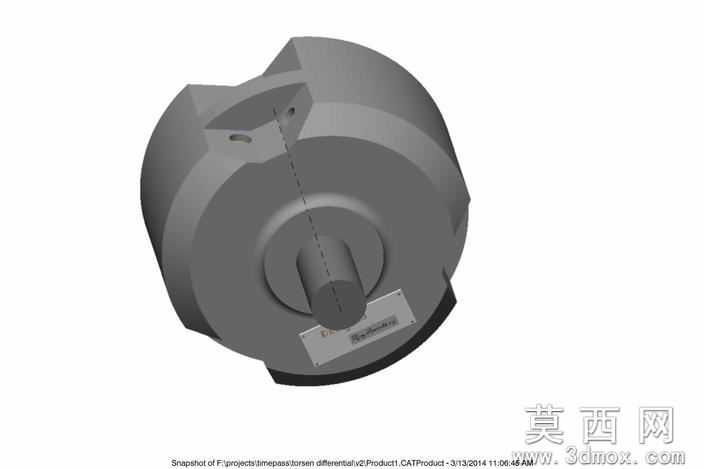

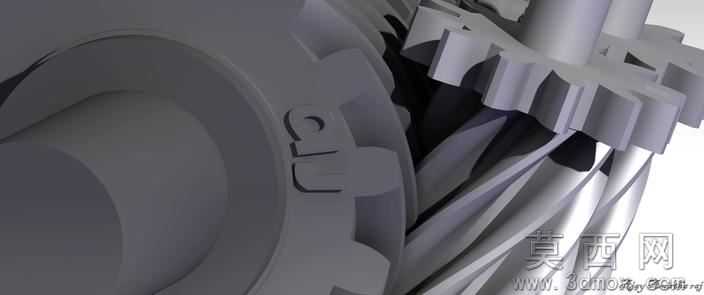

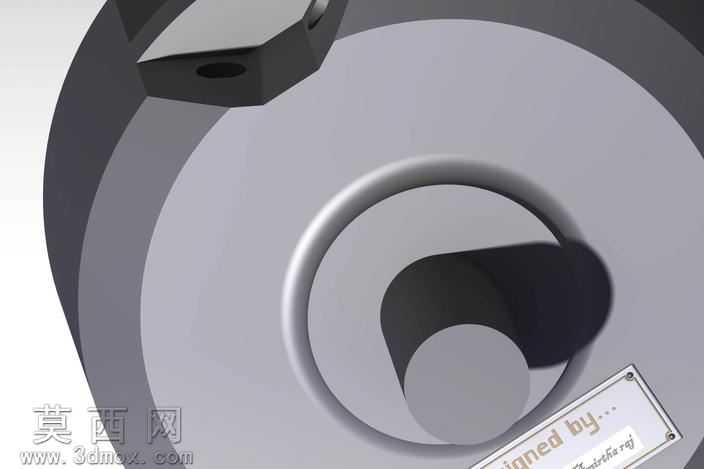

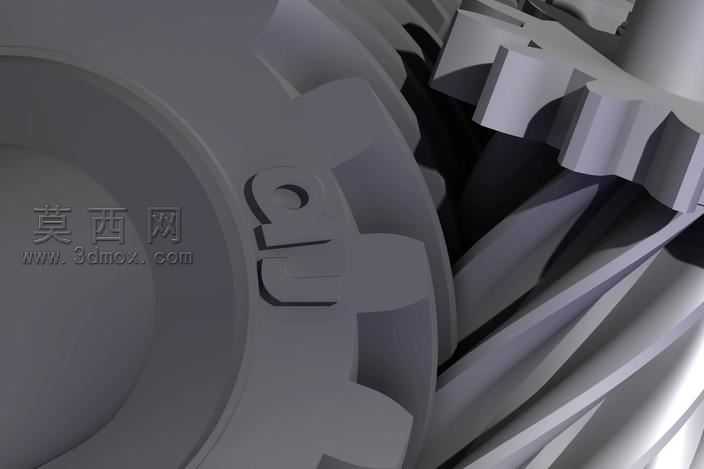

本作品为托森差速器的内部结构三维建模作品，建模过程严格遵循蜗杆蜗轮啮合的机械设计原理，完整还原了托森差速器的核心传动逻辑。建模阶段首先搭建差速器壳体的基础轮廓，采用实体拉伸、切除命令构建壳体的异形腔体结构，保证壳体能够完整容纳内部所有传动零件，同时预留出半轴连接的轴孔与轴承安装位，壳体的壁厚设计参考实际差速器的受力需求，在齿轮啮合对应位置做了局部加厚处理，避免结构应力集中。内部传动部分是建模的核心，首先完成前后半轴蜗杆的建模，采用螺旋扫描命令生成蜗杆的渐开线螺旋齿形，严格控制螺旋角、模数、齿距参数，保证蜗杆与蜗轮的啮合间隙符合传动公差要求；随后完成六个行星蜗轮的建模，每个蜗轮的齿形都与对应蜗杆做了啮合干涉检查，调整齿顶高与齿根高参数，确保传动过程中无卡滞、无干涉。行星蜗轮的安装轴采用同轴心配合定位，每个蜗轮都可绕自身轴自由转动，同时与前后两侧的半轴蜗杆保持啮合状态，还原托森差速器“蜗杆蜗轮不可逆传动”的核心特性。材质与渲染阶段，差速器壳体采用哑光灰铸铁材质，调整材质粗糙度与金属度参数，还原铸铁壳体的磨砂质感；传动齿轮与蜗杆采用调质钢材质，添加轻微的金属反光效果，齿面部分做了细微的磨削纹理处理，模拟实际机加工后的齿面状态；安装轴与半轴部分采用亮面钢材材质，与壳体、齿轮形成材质质感区分。渲染时采用半剖视角展示内部结构，通过柔和的环境光打亮内部齿轮啮合区域，添加轻微的环境遮蔽效果，突出不同零件的层级关系，让内部传动结构清晰可见。设计过程中重点验证了差速器的差速逻辑：当两侧半轴转速一致时，行星蜗轮仅随壳体公转不自转，动力均匀传递给两侧半轴；当一侧半轴打滑转速升高时，行星蜗轮产生自转，通过蜗杆蜗轮的自锁特性限制打滑侧的动力分配，将更多扭矩传递给抓地力正常的一侧，完整还原托森差速器的扭矩感应自锁功能。所有零件的配合关系都经过装配体干涉检查，运动仿真验证了差速过程中所有齿轮的传动路径顺畅，无零件碰撞、传动卡滞的问题，整体结构完全符合托森差速器的实际工作原理。
