传动系统用带法兰安装式链轮轮毂结构

　　在各类链传动设备的动力传递链路中，链轮轮毂是连接链轮本体与传动轴的核心承载部件，其结构合理性直接决定链传动系统的运行稳定性与负载承受能力。这类带法兰安装结构的链轮轮毂，常应用于输送线、农机传动组、轻工设备动力传输单元、机床辅助传动机构等场景中，承担着固定链轮位置、传递旋转扭矩、抵消链条传动过程中产生的径向载荷与部分轴向窜动的作用。

　　从实际使用场景来看，常规无法兰的轮毂在承受较大张紧力的链传动工况下，容易出现链轮轴向偏移，导致链条与链轮齿面啮合错位，加剧齿面磨损甚至出现脱链故障，而带一体式法兰的轮毂结构，通过法兰端面上的均布安装孔，可将轮毂与设备安装机架或者相邻传动部件实现端面定位固定，大幅提升传动组件的轴向定位精度，尤其适合中低速、中等负载的连续运转传动场景，比如包装生产线的输送链驱动端、农用收获机械的动力输出传动组、自动化仓储设备的链条输送机构，都能见到这类结构轮毂的应用。

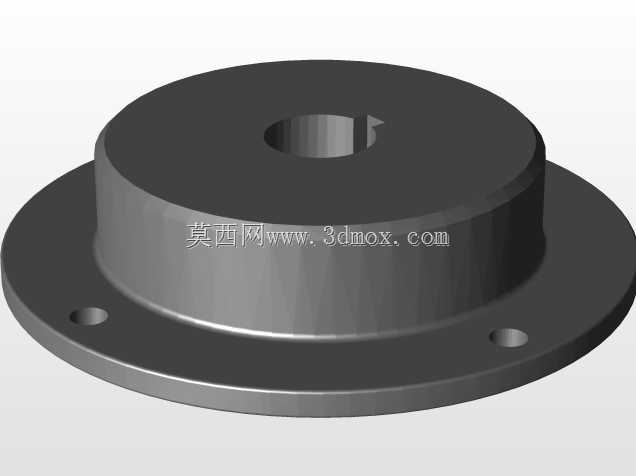

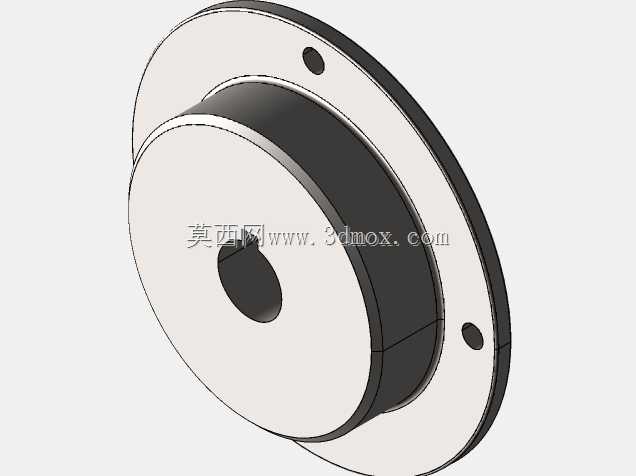

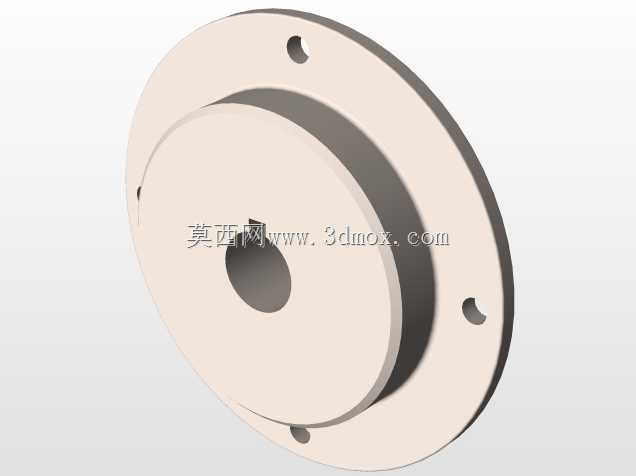

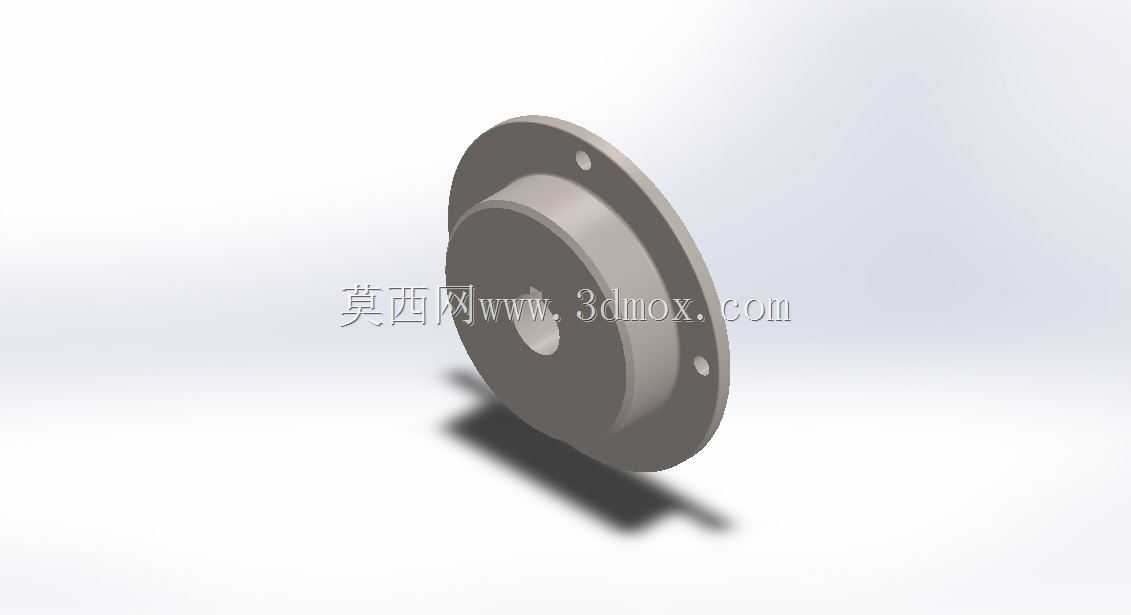

　　在功能特性设计上，该轮毂主体采用阶梯轴套式结构，一端为带安装孔的圆盘法兰，另一端为与链轮内孔配合的定位轴颈，中心为贯穿的轴孔，用于与动力输出轴或者从动轴配合。法兰端面上的安装孔采用均匀圆周排布，保证安装时螺栓受力均匀，避免法兰面因受力不均出现翘曲变形；定位轴颈的外径尺寸与链轮的安装内孔采用过渡配合，既保证链轮安装后的同轴度，又便于后期维护时的拆装更换；中心轴孔根据使用场景不同，可设计为光孔配合键槽传递扭矩，也可加工为花键孔适配大扭矩传动需求，本次建模的结构采用常规平键槽配合的光孔设计，适配多数通用传动场景的安装需求。

　　设计过程中，首先需要匹配对应链轮的安装尺寸，定位轴颈的长度需略小于链轮轮毂的宽度，保证链轮安装后不会出现轴向窜动间隙，同时法兰端面与轴颈的垂直度公差需控制在合理范围内，避免链轮安装后出现端面跳动，导致链条传动过程中出现周期性张紧力波动。法兰上的安装孔位置需与安装基座的孔位完全匹配，孔间距公差控制在±0.1mm以内，保证安装时螺栓可顺利穿入，不会产生额外的装配应力。轮毂的壁厚设计需根据传递的额定扭矩核算，避免负载运转时出现轴颈变形或者法兰断裂的情况，通常这类中等负载的轮毂，轴颈壁厚不小于8mm，法兰厚度不小于6mm，可满足多数常规工况的强度需求。

　　从安装边界来看，该轮毂的最大外轮廓为法兰盘的外圆直径，安装时需预留法兰外侧的螺栓操作空间，通常螺栓轴线距离周边固定结构的间隙不小于螺栓公称直径的1.5倍，方便使用扳手进行拧紧操作；中心轴孔的轴线需与传动轴轴线保持同轴，同轴度公差不大于0.05mm，避免运转时出现偏心振动；轴颈与链轮配合的端面需与法兰安装端面保持平行，平行度公差不大于0.03mm，保证链轮安装后齿面与传动平面垂直，减少链条的侧向磨损。实际装配时，通常先将轮毂通过平键与传动轴连接固定，再将链轮套入定位轴颈，通过轴端挡圈或者锁紧螺母实现链轮的轴向固定，最后通过法兰上的螺栓将轮毂与安装基座进行辅助定位，抵消链条张紧时产生的径向载荷，降低传动轴的弯曲受力，延长传动轴与轴承的使用寿命。

　　在长期运转的工况下，这类法兰式链轮轮毂相比普通直筒式轮毂，能有效分散链轮传递到轴上的载荷，减少轴的弯曲变形量，尤其在悬臂安装的链轮传动结构中，法兰的辅助支撑作用可大幅降低轴端的挠度，避免链轮出现倾斜，保证链条与链轮的啮合精度，减少传动过程中的噪音与振动。同时，法兰结构也可作为密封件的安装基准，在法兰端面上加工密封槽安装密封圈，可适配有粉尘、水汽的恶劣工况，保护内部轴承与轴颈不受杂质侵蚀，提升传动组件的整体使用寿命。
