带双安装孔立式长条定位标志块结构

　　在各类非标自动化生产线、工装夹具定位工位以及小型设备的机架接驳位置，这类带双安装孔的立式长条标志块是十分常见的结构件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往在装配阶段才发现定位偏差、安装干涉或者标识对齐度不足的问题。从实际应用场景来看，这类零件常被用在输送线侧边的工位指示位置，配合光电传感器完成工件到位的位置参照，也会被集成在工装夹具的侧边，作为夹具开合到位的物理标识，部分设备的安全门旁也会安装同类型结构件，用来粘贴安全警示标识同时承担轻微的防撞缓冲作用。

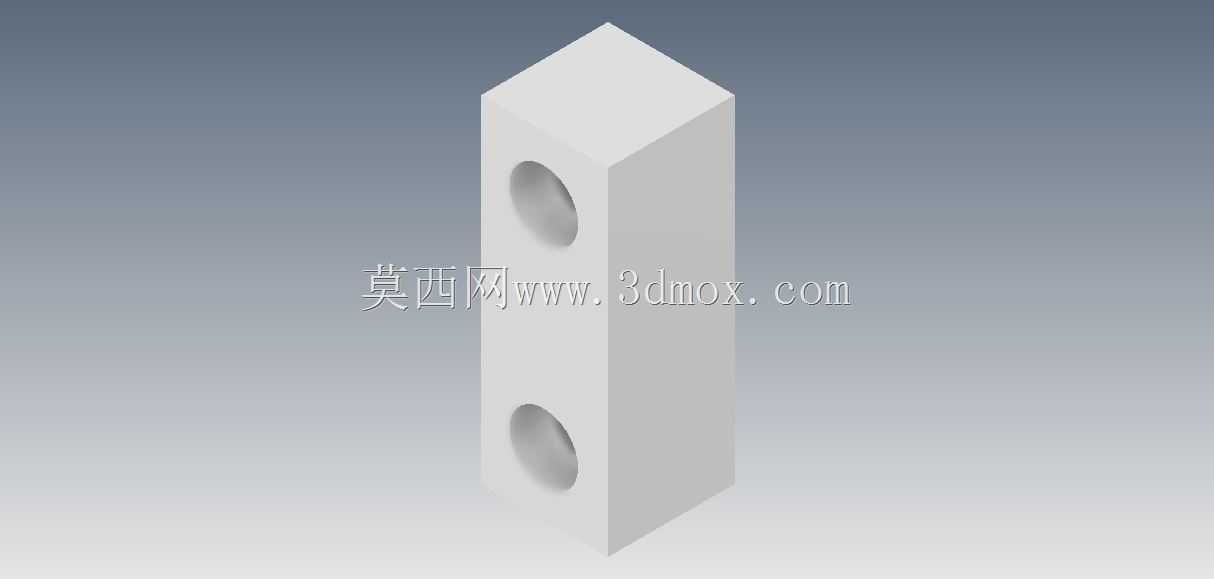

　　从功能特性上看，该零件采用长方体立式结构，主体截面为正方形，整体沿竖直方向延伸，两个同轴的圆形沉孔沿厚度方向贯穿零件主体，孔位分布在零件长度方向的上下两段位置，这种双孔布局能够保证零件安装后不会出现绕安装螺栓的转动偏移，相比单孔安装的标识块，抗侧向碰撞的能力提升明显，即便设备运行过程中有工件剐蹭到零件侧面，也不会出现零件偏转导致标识错位的问题。零件的所有棱边都做了小尺寸的倒角处理，一方面是去除机加工过程中产生的毛刺，避免装配人员划伤，另一方面也能减少零件与周边工件剐蹭时的接触应力，防止棱边崩缺影响外观和定位精度。

　　设计这类零件的时候，首先要确认安装面的平面度要求，因为零件本身是立式安装，若安装基准面存在翘曲，锁紧安装螺栓后零件会出现内应力，长时间受设备振动影响容易出现裂纹，因此零件与安装架贴合的底面粗糙度要控制在合理范围，不需要过高的光洁度，但必须保证平整无凸起。两个安装孔的孔径设计要比配套使用的安装螺栓直径大0.2到0.5毫米，预留出安装时的位置调整余量，方便装配时微调零件的竖直度和标识对齐位置，孔位的同轴度公差不需要设置过高，满足螺栓顺利穿入即可，过度提高公差要求只会增加不必要的加工成本。零件的长度尺寸需要结合安装位置的空间边界确定，要保证上方的安装孔距离零件顶端保留足够的壁厚，避免锁紧螺栓时出现顶端开裂，下方的安装孔距离零件底端也要留出足够的距离，保证安装后零件底端不会和安装面的焊缝、凸台等结构产生干涉。

　　从安装边界来看，这类零件安装后，其朝向输送通道或者工件运动方向的侧面，要和周边的运动工件保留至少3毫米的安全间隙，防止工件运行过程中的位置偏差直接撞击零件主体，两个安装孔的中心距要和安装支架上的预钻孔位完全匹配，若采用型材作为安装基座，孔位要尽量对齐型材的中心槽位置，方便使用T型螺栓进行固定，不需要额外在型材上钻孔。零件的厚度方向尺寸要结合安装螺栓的规格确定，比如采用M6螺栓安装时，零件厚度不要小于12毫米，保证螺纹啮合长度足够，不会因为壁厚太薄导致滑牙。另外在实际选型应用中，若该零件需要承担轻微的侧向限位作用，可以适当增加零件的截面尺寸，选用强度更高的材质，若仅作为标识安装载体，则可以在保证结构强度的前提下适当减小壁厚，降低零件整体重量，减少安装支架的承重负担。

　　很多工程师在建模这类零件的时候，容易忽略沉孔的深度设计，导致螺栓锁紧后头部突出零件表面，不仅容易剐蹭过往工件，还存在积尘、挂住生产物料纤维的问题，因此沉孔深度要保证螺栓头部完全沉入零件表面以下0.5到1毫米，同时沉孔的直径要足够容纳螺栓头部和垫片的尺寸，避免垫片无法放平导致锁紧力不均。零件的正面作为标识粘贴面，不需要加工特殊的纹理，保持平面度即可，若需要直接在零件表面激光刻印标识，则要适当提高该面的表面光洁度，保证刻印的标识清晰可读。在装配调试阶段，这类零件的位置调整要在设备静态下完成，先预紧两个安装螺栓，对齐标识位置或者调整好与传感器的对应位置后，再交叉锁紧两个螺栓，避免单个螺栓先锁紧导致零件出现偏移，锁紧后要检查零件的竖直度，保证其与安装面垂直，不会出现倾斜影响标识识别或者定位精度。
