4英寸立式导向定位支撑构件

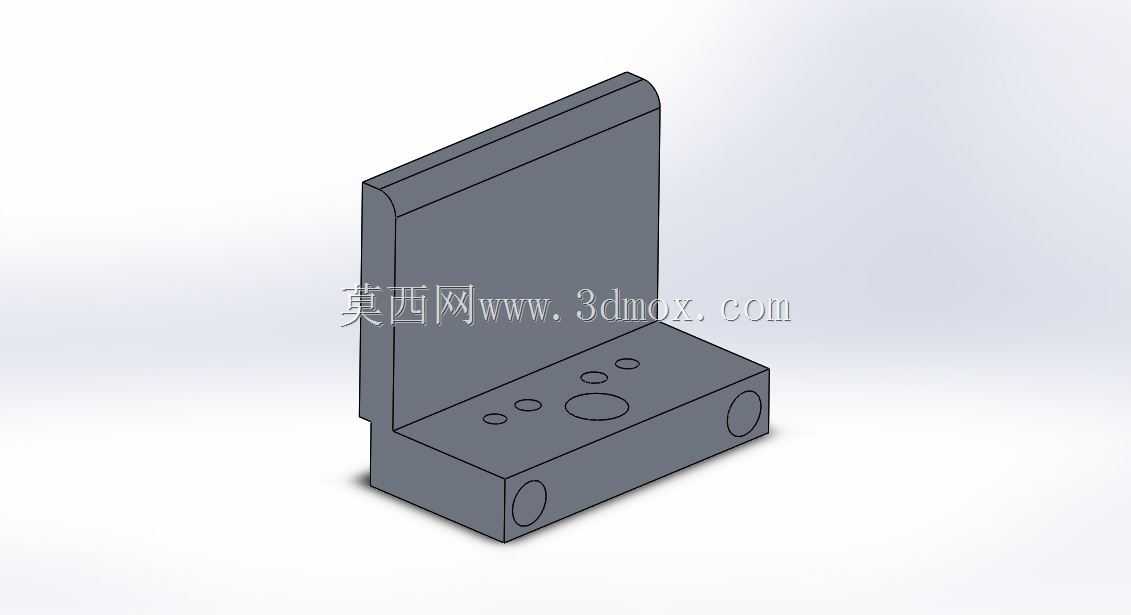

　　在自动化生产线的物料输送、工位定位以及工装夹具的导向限位场景中，这类立式导向构件是保障工位对位精度、减少部件运行偏移的核心基础零件。不同于常规的平板式导向块，这款4英寸规格的导向件采用L型立式布局，竖直方向的立板承担侧向导向与限位功能，水平方向的基座则负责整体安装固定与部件承载，两个方向的结构通过一体式铣削成型，不存在拼接装配带来的累积误差，能在长期往复受力的工况下保持结构稳定性。

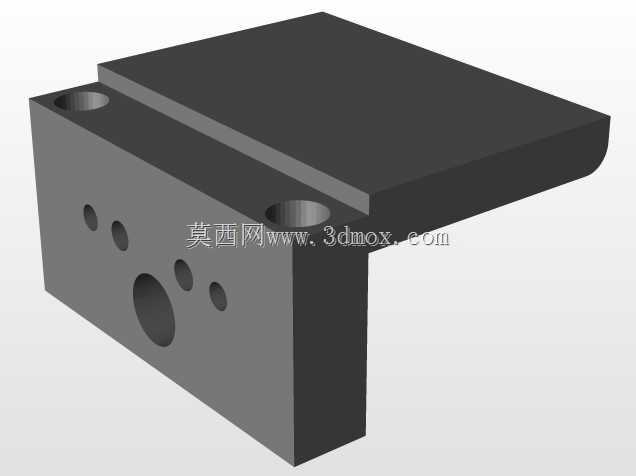

　　从实际使用场景来看，这类构件常被用在小型工件的移栽工位、检测工位的进料导向环节，当工件沿着输送线移动到对应工位时，立板的侧面可以作为基准面约束工件的侧向位置，避免工件偏移导致后续抓取、检测动作出现偏差。基座上预留的多个不同直径的孔位，分别承担不同的功能：大直径的沉孔用于安装固定螺栓，可将整个构件锁紧在设备安装平台上，孔位的沉头设计能让螺栓头部完全埋入基座表面，不会突出平面干扰工件或其他移动部件的运行；小直径的孔位则可用于安装定位销、接近开关或者小型缓冲垫，根据实际工位需求灵活配置功能组件，不需要额外在基座上二次加工孔位，减少现场改制的工作量。

　　设计过程中首先考虑的是安装边界的适配性，4英寸的整体高度对应常规小型输送线的料道高度差，竖直立板的厚度经过受力校核，在承受工件侧向撞击、持续挤压的工况下不会出现形变，立板的边缘做了小尺寸的倒角处理，既可以去除机加工产生的锐边避免安装调试时划伤操作人员，也能在工件进入导向区域时起到导入作用，即使工件初始位置有小幅偏移，也能顺着倒角斜面滑入正确的导向路径，不会出现卡滞。基座两侧的圆形通孔是为了适配侧面安装的辅助连接件，比如当需要在导向件侧面加装挡料块、传感器支架时，可以直接通过这两个孔位穿入螺栓固定，不需要额外加装转接板，压缩整体安装空间。

　　从安装适配的角度来说，基座的底面经过精铣处理，平面度控制在合理公差范围内，和设备安装平台贴合时不会出现间隙，保障安装后的整体垂直度，立板的导向面和基座底面的垂直度公差经过严格管控，避免因为导向面倾斜导致工件运行过程中出现卡涩、磨损的问题。构件的整体尺寸经过优化，在满足结构强度的前提下尽可能压缩占用空间，不会在紧凑的工位布局中占用过多安装位置，适配各类小型自动化设备、工装夹具的紧凑安装需求。

　　在长期运行的工况下，这类一体式结构的导向件相比拼接式的导向组件，维护成本更低，不存在连接螺栓松动导致的导向偏移问题，只需要定期检查固定螺栓的锁紧状态、清理导向面附着的切屑或杂物即可维持正常运行。针对不同的使用场景，基座上的孔位还可以作为气路或线路的过孔使用，当需要在导向位置安装气动检测元件时，气管可以直接从基座的孔位穿过，让工位布局更加整洁，避免管线外露被移动部件刮损。

　　不同于大尺寸的重载导向构件，这款4英寸规格的导向件针对轻载、高精度的小型工位场景设计，整体受力经过优化，在满足小型工件导向、定位需求的同时，尽可能降低构件自身重量，安装时不需要额外设计加强支撑结构，直接通过螺栓固定在平台或型材架上即可满足使用要求，适配电子零部件组装、小型五金件加工检测、包装线进料导向等多种轻载工况，能有效提升工位运行的稳定性，减少因为工件位置偏移导致的设备停机、工件报废问题。
