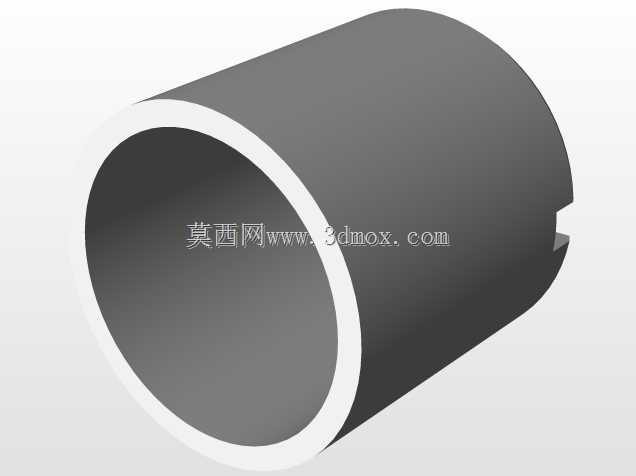

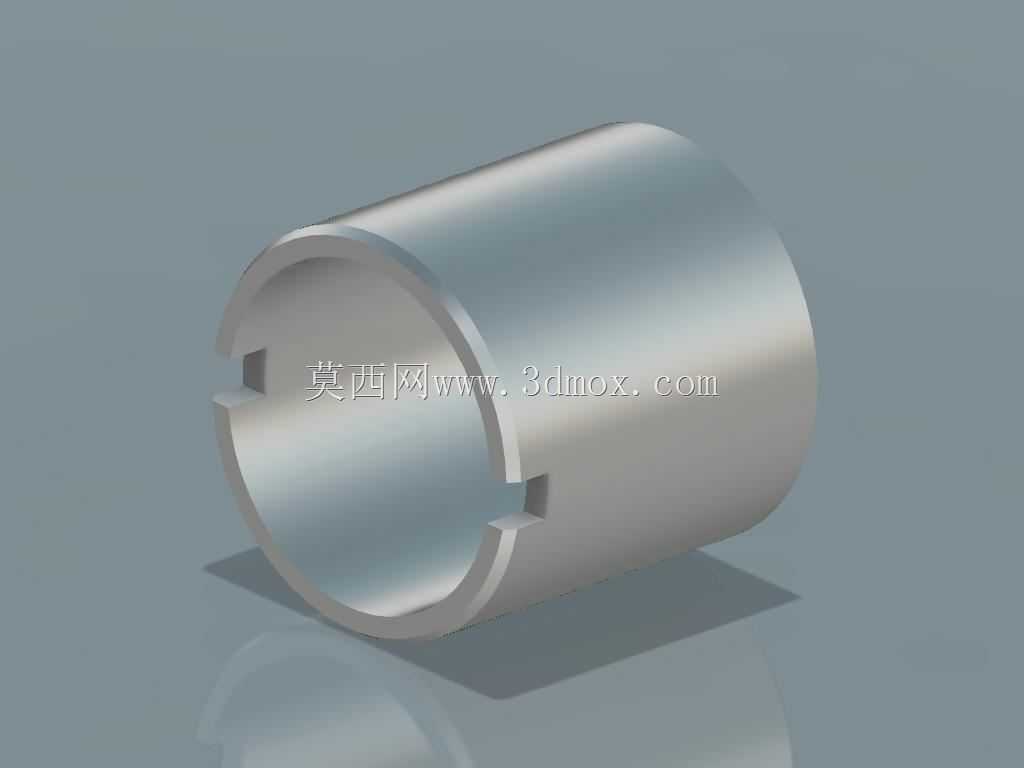

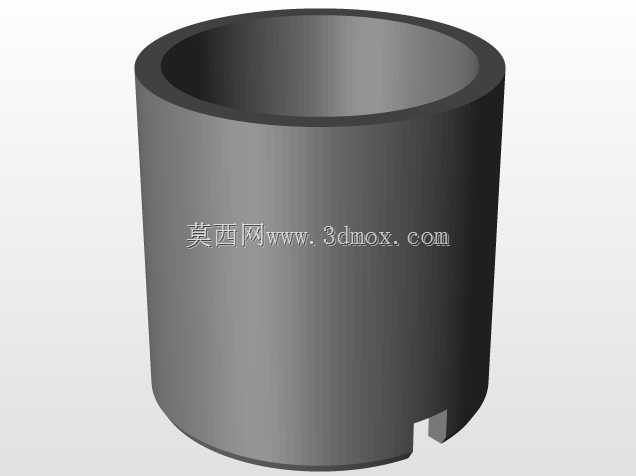

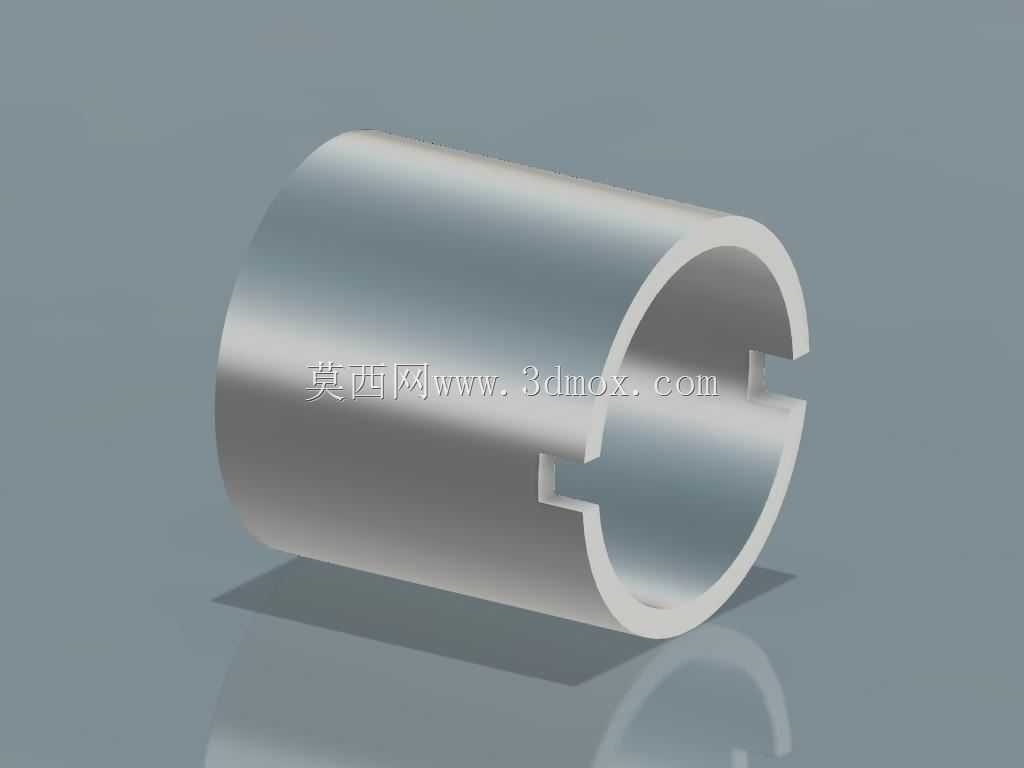

带端部开槽结构的空心衬套管件

　　这类带端部开槽的空心衬套管件，在流体输送管路系统、轻载传动导向机构、线束防护穿装场景中都有广泛应用，区别于普通光滑衬套，端部的对称开槽结构是核心功能设计点，并非随意添加的造型特征。从实际装配逻辑来看，端部开槽首先是为了适配带卡销的对接接头，安装时将接头的定位卡销对准槽位推入后，小幅旋转管件即可实现卡接锁定，不需要额外加工螺纹或者配备紧固件，在需要频繁拆装的检修段管路、快换式导向工位上，这种结构能大幅降低装拆耗时，也能避免螺纹连接反复拆装后出现的滑牙、密封失效问题。

　　从结构本身的设计逻辑出发，该管件采用等壁厚空心圆筒结构，壁厚取值兼顾了结构强度与材料成本，在常规0.6-1.2MPa的低压流体输送场景下，壁厚足以承受管路内压带来的环向应力，不会出现鼓胀变形；在作为导向衬套使用时，内壁的光滑圆柱面可以为穿过的杆件提供径向支撑，限制杆件的径向窜动，同时空心结构不会阻碍杆件的轴向移动，也能供流体、线束从内部穿过，实现一构多用。端部的开槽深度经过匹配设计，既不会因为槽深过大导致端部结构强度不足，在受轴向推力时出现开裂变形，也不会因为槽深过浅导致卡接后连接松脱，在常规振动工况下能保持连接可靠性。

　　在安装边界方面，该管件的外圆柱面为光滑基准面，安装时与安装基座的孔位采用间隙配合，配合公差控制在H8/h7区间，既可以保证装配时能顺利推入基座孔，不会出现卡滞，也能避免配合间隙过大导致管件安装后出现晃动。开槽端的端面与对接接头的贴合面需要保证平面度，避免安装后出现局部间隙导致流体渗漏，如果是作为导向衬套使用，开槽端的槽口边缘做了微小倒角处理，不会刮伤穿过杆件的表面，也能避免杆件移动时被槽口卡滞。管件的整体长度根据适配的安装间距设计，两端伸出基座的长度控制在合理范围，不会因为伸出过长导致受径向力时出现弯曲变形，也不会因为伸出过短导致对接时卡接深度不足。

　　从实际使用的工况适配来看，这类管件如果用于气动管路系统，内壁的光滑度可以降低压缩空气流动时的阻力，减少压力损失，开槽结构配合密封圈使用时，槽口可以卡住密封圈的定位凸边，避免密封圈在气压作用下移位导致漏气；如果用于设备的线束防护，空心内壁可以容纳多根控制线束，端部开槽可以作为线束的分线定位点，将不同走向的线束从槽口引出，避免线束在管口位置反复弯折出现断线；如果作为轻载传动的导向衬套，开槽结构可以存储少量润滑脂，在杆件往复移动时持续提供润滑，减少衬套与杆件之间的磨损，延长配件的更换周期。

　　设计这类管件的三维模型时，首先要确定内孔直径与使用场景的匹配度，作为流体管路时内孔通径要满足流量要求，作为导向套时内孔直径要适配导向杆件的外径，作为线束防护时内孔直径要满足线束的总穿装直径需求。其次要确认外圆直径与安装基座的孔径匹配，壁厚根据使用场景的受力情况调整，高压场景下适当增加壁厚，轻载无压场景下可以适当减小壁厚控制重量。端部开槽的宽度要适配对接卡销的尺寸，槽宽比卡销直径大0.1-0.2mm即可，保证卡销能顺利卡入同时不会有过大的旷量，开槽的对称度要严格控制，避免两个槽位偏移导致对接时卡销无法顺利卡入，或者卡接后受力不均出现偏载。模型的所有锐边都做了微小倒钝处理，既符合机械加工的工艺要求，避免加工后出现锐边割手的问题，也能减少应力集中，提升管件的抗疲劳强度。
