工业设备用J型卡扣式定位锁紧构件

　　在各类工装夹具、自动化输送线、可拆卸工业模组的结构设计中，这类J型定位锁是应用频次极高的小尺寸锁止构件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往在设备调试阶段才发现锁止失效、定位偏移、拆装卡顿的问题，反而拖慢了整体项目的落地进度。从实际使用场景来看，这类定位锁常被用在需要频繁拆装的设备检修门、快换工装的定位工位、输送线侧挡的快速固定位，以及部分小型设备的可拆卸外壳锁止点，它不需要额外配套锁扣座，依靠自身的J型钩体结构就能完成卡合锁止，相比传统的螺栓固定方式，拆装效率能提升60%以上，尤其适合需要定期打开维护、又要保证合位精度的设备部位。

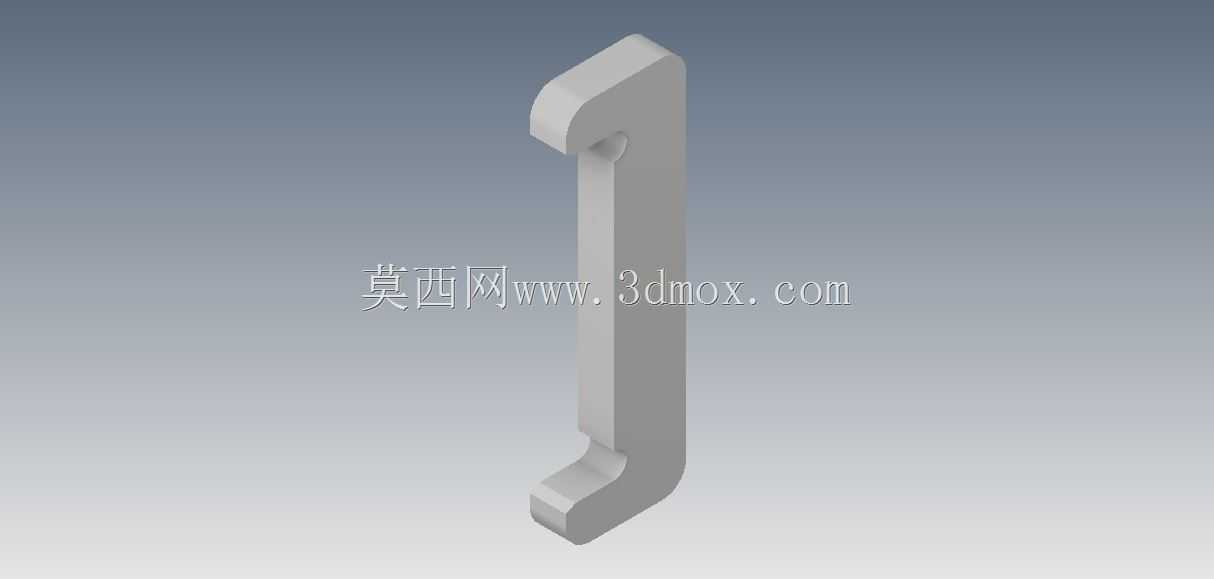

　　从功能特性上看，这款定位锁采用单臂J型钩体设计，钩体的两个弯折端都做了圆弧过渡处理，既避免了安装时锐边划伤操作人员，也能在卡入配合槽时起到导向作用，不需要精确对位就能顺利滑入锁止位。锁体的直臂段是主要的受力承载区，设计时做了等截面加厚处理，在承受常规的侧向拉扯力时不会出现明显形变，保证反复拆装后的锁止精度不会出现偏移。和普通的搭扣锁不同，这款定位锁没有额外的弹簧、转轴等易损零件，整体为一体化成型结构，在多粉尘、有少量切削液飞溅的机加工车间环境里，不会出现碎屑卡入活动缝隙导致锁具失效的问题，日常维护只需要定期擦拭表面污物即可，不需要额外加注润滑脂。

　　设计思路上，这款构件优先考虑了安装边界的适配性，整体外轮廓没有突出的安装耳，直臂段的背面为平整安装面，可以直接通过焊接或者沉头螺钉固定在设备的安装基板上，不需要在基板上加工复杂的避让槽，安装时只需要保证钩体的弯折方向与配合卡槽的入槽方向对齐即可，对安装面的平面度公差要求在0.2mm以内，普通的冷轧钢板焊接面或者机加工面都能满足安装要求。从尺寸边界来看，锁体的整体高度控制在常规小尺寸锁具的常用区间，J型钩的开口深度适配1.5mm到3mm厚度的卡合板件，卡合后的横向间隙控制在0.1mm以内，既能保证锁止后不会出现旷量晃动，也不会因为间隙过小导致拆装时出现卡滞。在设计建模阶段，这类零件需要重点关注弯折处的圆角半径，圆角过小会导致冲压或者铣削加工时出现应力集中，长期受交变载荷容易出现断裂，圆角过大则会导致卡合时的有效接触面积不足，锁止力达不到设计要求，这款构件的弯折处内R角取了壁厚的1.2倍，经过受力仿真验证，在承受120N的垂直拉开力时，弯折处的最大应力远低于常用钢材的屈服强度，能满足工业场景下的长期使用要求。

　　在实际选型应用时，需要注意这类定位锁的受力方向，它主要承受垂直于安装面的拉开力，不适合承受沿直臂方向的大载荷剪切力，如果应用在有振动的设备部位，需要在卡合板件上配套加工对应的定位凹槽，让钩体的端部卡入凹槽内，避免设备运行时的振动导致锁体滑脱。另外在不同的使用环境下，可以选择不同的表面处理方式，普通室内设备场景用常规的镀锌处理即可，在有腐蚀性气体的化工车间或者户外设备上使用，可以更换为304不锈钢材质的同尺寸构件，不需要改动安装尺寸就能直接替换。很多工程师在做快换工装设计时，会把这类定位锁和圆柱销配合使用，圆柱销承担主要的定位精度保证作用，定位锁承担快速锁紧固定的作用，两者配合既能保证工装更换后的重复定位精度控制在0.05mm以内，又能实现十秒内完成工装拆装，大幅提升生产线的换型效率。
