机床卡盘用环形定位垫片结构设计

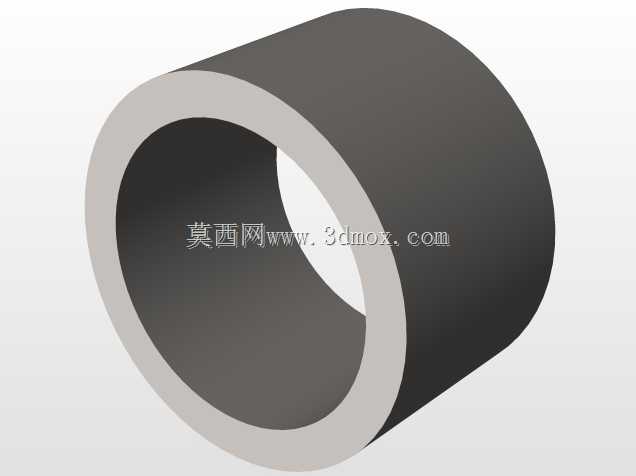

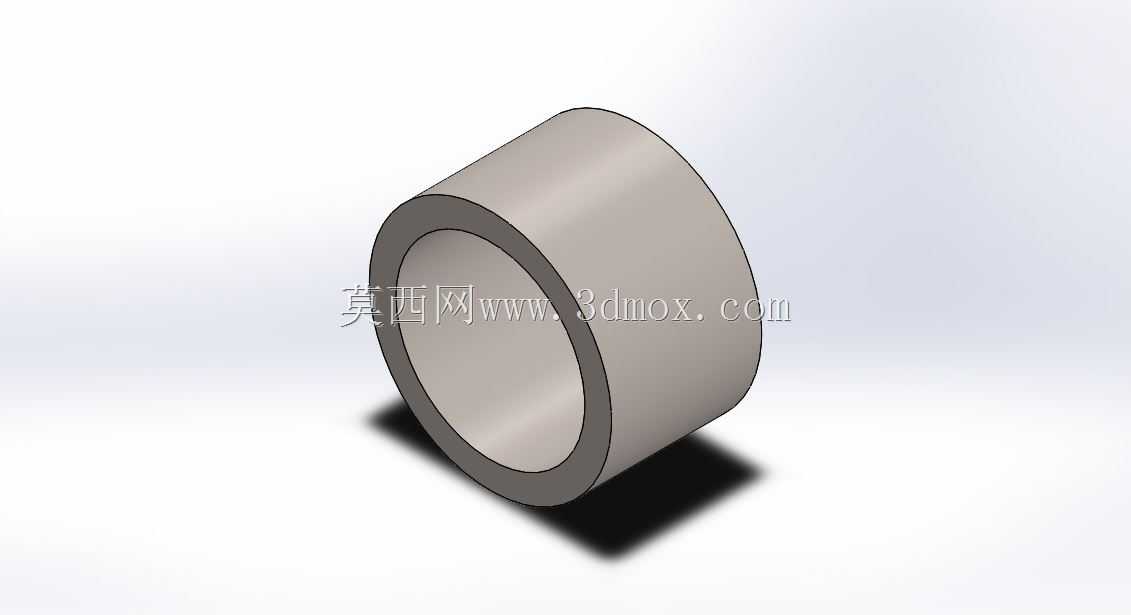

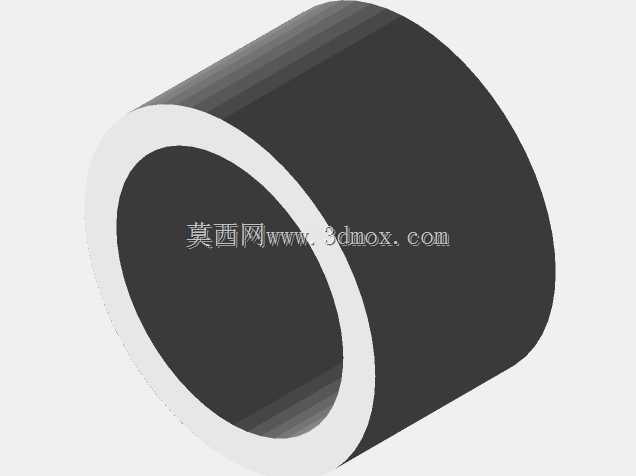

　　在金属切削加工的装夹环节里，卡盘作为车床、回转工作台等回转加工设备的核心夹紧部件，其装夹精度直接决定工件的同轴度、端面跳动等关键形位公差，而卡盘垫片正是装夹系统里容易被忽略但作用关键的配套零件。很多一线加工场景里，卡盘长期使用后卡爪定位面会出现磨损、磕碰，或是装夹薄壁套类、长轴类工件时，直接用卡爪硬夹容易造成工件装夹变形，这时候适配的环形垫片就能起到定位补偿、受力缓冲的作用。这款环形垫片采用同轴空心圆柱结构，整体为等壁厚设计，内外圆同轴度公差控制在IT7级区间，两端面平行度公差不超过0.02mm，端面粗糙度达到Ra1.6，能够保证安装后与卡盘定位端面完全贴合，不会因为垫片本身的形位误差引入装夹偏差。从安装边界来看，

　　垫片的外径尺寸匹配标准三爪自定心卡盘的内止口尺寸，内径预留足够的工件穿设空间，壁厚经过受力校核，在卡盘最大夹紧力工况下不会发生压溃变形，同时轴向高度经过优化，既不会因为过薄导致补偿量不足，也不会因为过高干涉卡爪的正常行程。设计过程中首先考虑的是装夹受力的均匀性，环形结构能够将卡爪传递的夹紧力均匀分散到工件接触面上，避免局部应力集中造成薄壁工件夹伤变形，尤其是装夹铜套、铝套等软质金属工件时，垫片作为中间传力件，能够有效降低卡爪齿痕对工件表面的损伤。其次是定位精度的保持性，垫片采用整体式结构，没有拼接缝隙，长期反复装拆也不会出现定位偏移，两端面经过磨削加工，安装后能够快速找正，不需要每次装夹都重新打表调整端面跳动，

　　能有效缩短批量加工的辅助准备时间。在实际应用场景中，除了常规的车床卡盘装夹，这款垫片也可适配回转式工装夹具的端面定位环节，比如焊接回转台、磨床法兰装夹等场景，作为端面定位衬套使用，补偿夹具端面的磨损量，延长整套夹具的使用寿命。设计时特意规避了复杂的异形结构，采用最简单的同轴回转体构型，一方面降低加工难度，普通车床即可完成粗加工，外圆磨床就能保证最终精度，加工成本低，备件替换方便；另一方面无死角的光滑表面也便于加工后清理切屑、切削液，不会因为结构缝隙残留杂物影响装夹精度。从受力角度分析，垫片在工作状态下主要承受轴向的压紧力和径向的轻微摩擦力，材料选用45号钢调质处理，硬度达到HB220-250，既有足够的强度抵抗夹紧变形，

　　又有合适的韧性避免受冲击时崩裂，相比铜质垫片耐磨性更好，相比硬质合金垫片成本更低，适配绝大多数常规金属加工的装夹需求。很多新手结构设计人员在做卡盘配套工装时，往往只关注卡爪、卡盘本体的参数，忽略这类垫片的细节设计，实际上在高精度加工场景下，0.01mm的垫片端面跳动就可能导致工件最终尺寸超差，这款垫片在设计时就将所有形位公差、尺寸边界都按照精密级装夹要求设定，安装时只需要将垫片套在卡盘的定位止口上，靠端面贴合即可完成定位，不需要额外的紧固件固定，装拆十分便捷。在批量加工小直径轴套类零件时，搭配这款垫片能够让卡爪的夹紧力均匀作用在工件的整个圆周接触面上，有效减少工件的装夹椭圆度误差，经实际加工验证，装夹薄壁铝套时，工件变形量相比无垫片直接装夹可降低60%以上，加工后的工件圆度公差能稳定控制在0.015mm以内。此外垫片的内孔边缘做了0.5mm的倒角处理，既避免安装时锐边划伤工件表面，也能引导工件顺利穿入垫片内孔，不会因为孔口毛刺造成装夹卡滞。外圆边缘同样做了小倒角，避免拿取时割伤操作人员，细节处理符合机械零件的安全设计规范。
