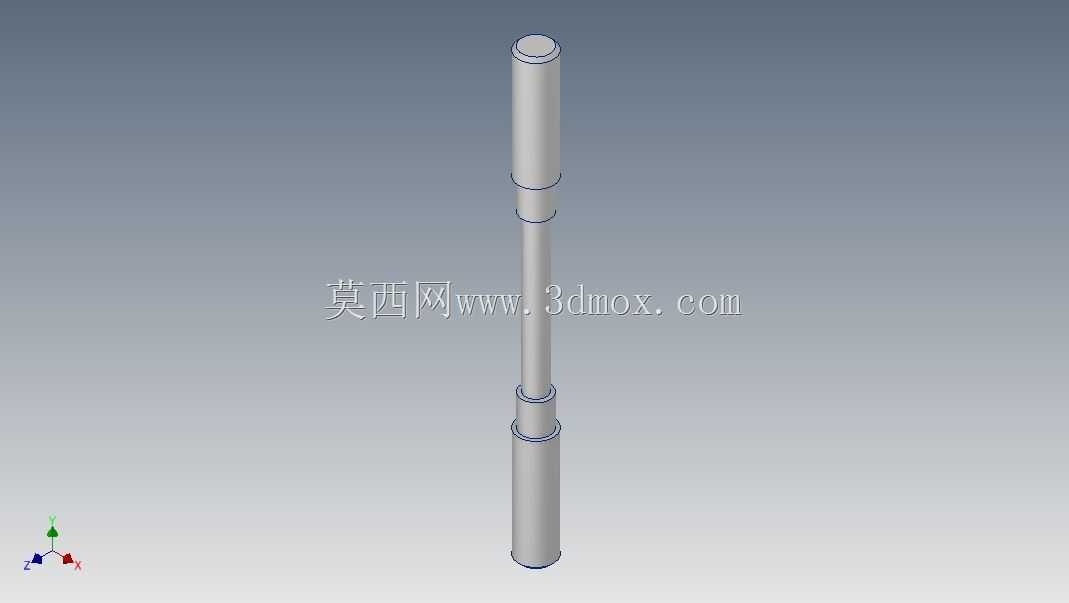

多级阶梯式同轴细长轴类机械构件

　　这类多级阶梯结构的细长同轴构件，在常规机械装配场景里多承担定位支撑、传动衔接的核心作用，常见于工装夹具的定位模组、小型传动机构的导向单元、检测设备的探针支撑结构中，区别于普通光轴的等径设计，多段阶梯的结构是为了适配不同安装位的限位需求，避免装配时出现轴向窜动，同时不同直径的轴段可以分别匹配不同内径的配套零件，比如轴承、轴套、传动轮、定位套等标准件，无需额外加装轴用挡圈或者定位套就能实现轴向位置的固定，减少装配环节的零件数量，降低整体装配累积误差。从结构设计逻辑来看，整个构件采用全同轴回转体设计，所有轴段的圆心都处于同一条中心轴线上，同轴度公差可以控制在较高精度等级，满足高速回转或者高精度定位的使用需求，

　　各段轴肩位置都做了微小的圆角过渡处理，避免热处理或者受力时出现应力集中导致的轴段断裂，轴的两端端面都做了平切处理，没有中心孔结构，说明这类构件多数不承担高速回转的动力输出作用，更多是作为静态定位或者低速滑动的导向构件使用，比如夹具里的定位销延伸轴、升降机构的导向柱、检测设备的测杆支撑体。在实际安装边界上，这类细长轴的最大直径位于靠近下端的轴段，安装时通常以最大直径轴段作为装配基准，插入对应安装座的基准孔内，靠轴肩实现端面定位，上方逐级缩小的轴段可以依次穿过不同层的安装板、配套功能件，最上端的小直径轴段可以用来安装触发头、定位顶头或者小型传动轮，整体细长比控制在合理范围内，避免长径比过大导致的受力弯曲变形，

　　日常使用中如果作为导向构件使用，会在对应滑动配合的轴段表面做硬化处理，提升耐磨性能，减少长期滑动摩擦带来的精度损耗。在设备实际运行过程中，这类轴构件如果用于工装夹具场景，会配合弹性夹头或者锁紧套实现工件的精准定位，轴段的阶梯差可以控制工件的安装高度，保证每次装夹的工件位置一致性，减少重复装夹的找正时间；如果用于小型传动机构中，不同直径的轴段可以用来安装不同模数的传动齿轮，实现固定传动比的动力传递，轴肩位置可以直接抵住齿轮端面，不需要额外加装定位套，压缩传动模组的轴向安装空间，让整体机构结构更紧凑。设计这类构件的时候，首先要确认各轴段的配合公差，和轴承、轴套配合的轴段要选用过渡配合或者小间隙配合，

　　和安装座基准孔配合的轴段要选用过盈配合保证连接刚性，各轴段的长度尺寸要结合整套机构的层间安装距离确定，避免出现轴段过长导致零件无法装到位，或者轴段过短导致锁紧失效的问题，轴肩的高度要大于配套零件的倒角尺寸，保证定位端面能够完全贴合，不会出现零件卡在倒角位置导致的定位偏差。另外这类细长轴在加工过程中容易出现弯曲变形，所以建模的时候要提前考虑加工工艺性，尽量减少不必要的台阶数量，在满足安装定位需求的前提下，让相邻轴段的直径差控制在合理范围，减少加工时的切削余量，降低加工过程中的变形概率，同时各轴段的表面粗糙度要根据使用场景确定，配合面的粗糙度要达到Ra1.6以下，非配合面可以放宽到Ra6.3，减少不必要的加工成本。在实际选型替换的时候，要重点核对最大基准轴段的直径、各阶梯段的长度尺寸、整体总长度这几个核心参数，只要这几个参数匹配，同时同轴度精度满足使用要求，就可以直接替换同类型构件，不需要修改其他配套零件的设计，能够有效降低设备维护的备件成本，缩短设备故障停机的维修时间。
