多孔板式机械连接隔离垫片结构设计

　　在各类机电设备的装配环节中，不同部件的连接界面往往需要设置间隔结构，来规避硬接触带来的磨损、导电风险或是装配间隙偏差问题，这类多孔板式的隔离垫片，就是针对法兰类、安装座类部件对接场景设计的间隔元件。日常在低压配电柜体的元件安装、小型流体管路的法兰对接、自动化设备的模组安装工位上，都能见到这类结构的身影，它不需要承担大载荷的结构支撑作用，核心作用是在两个对接面之间留出固定厚度的间隔，同时避让开对接部件的凸起结构、穿设的管线或是操作空间。

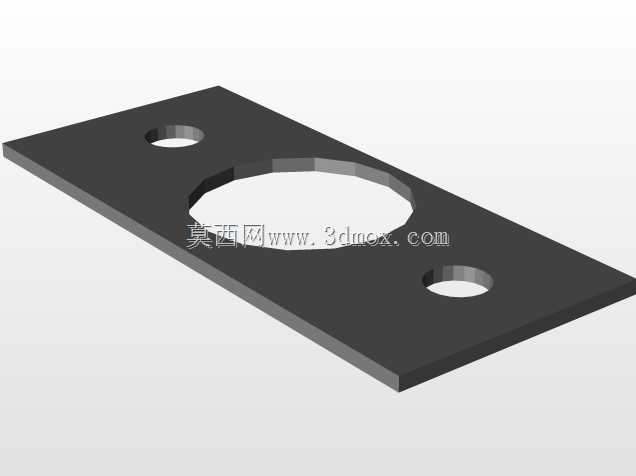

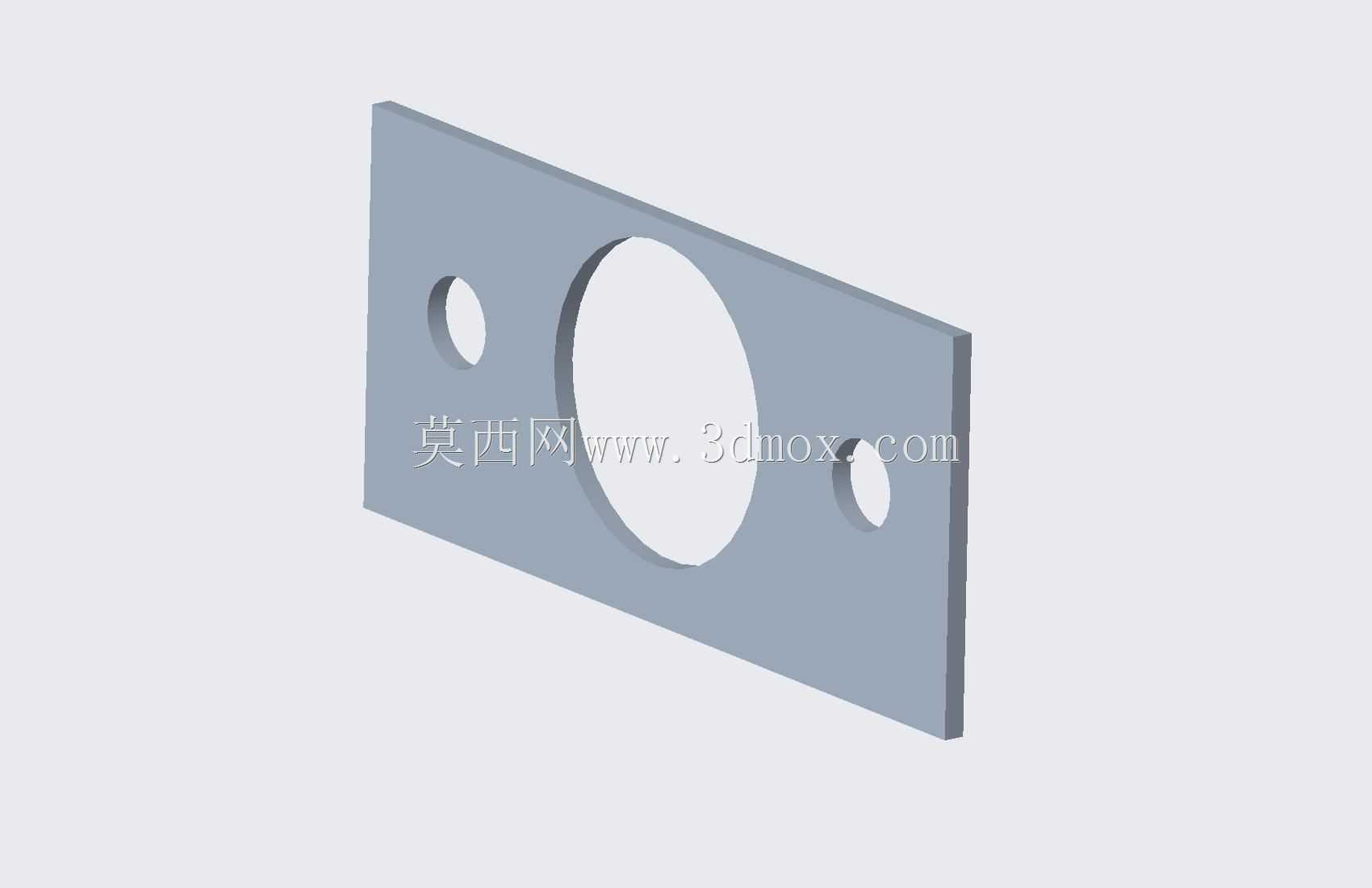

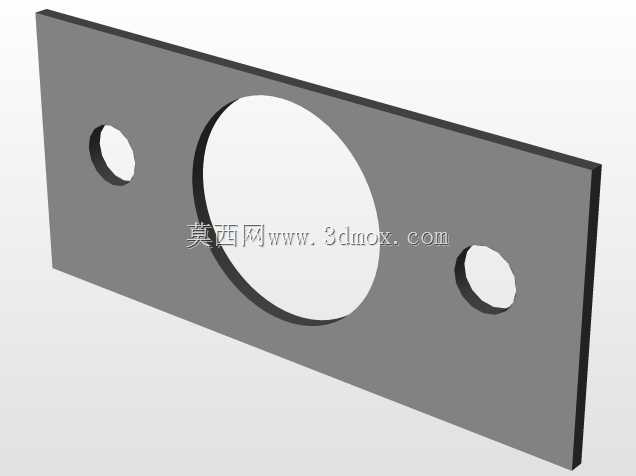

　　从结构设计逻辑来看，这类垫片采用平板式基体设计，整体为矩形薄板形态，厚度根据实际安装间隙需求选定，常规应用场景下厚度多在1-5mm区间，既保证足够的结构刚度不会在装配压紧后出现过度形变，又能精准控制两个对接面的间隔距离。板体上开设的三个孔洞各有功能：中间的大尺寸圆孔为核心避让孔，主要用来穿过对接部件的主体结构，比如管路的通径段、安装座的凸起定位柱、电气元件的接线端等，孔径尺寸比穿过的部件外径大0.5-2mm，既保证装配时不会出现卡滞，又不会留出过大间隙导致垫片移位；两侧的两个小圆孔为安装定位孔，位置与对接面上的螺栓安装孔完全同轴，孔径与配套螺栓的螺杆外径匹配，装配时螺栓穿过这两个孔将垫片夹紧在两个对接面之间，不需要额外的固定结构就能保证垫片在长期使用过程中不会出现偏移、脱落的问题。

　　设计这类垫片时，首先要确认对接面的安装边界：矩形板体的长宽尺寸要完全覆盖两个对接面的接触区域，边缘超出对接面1-3mm即可，过大的尺寸会浪费材料、挤占周边其他部件的安装空间，尺寸过小则无法完全覆盖接触面，起不到完整的间隔防护作用。孔洞的位置精度是设计核心，尤其是两个安装定位孔的中心距，必须和对接件的螺栓孔中心距保持一致，公差控制在±0.1mm以内，避免装配时螺栓无法顺利穿入；中间大孔的中心需要和两个安装孔的中心连线保持对称，保证安装后避让区域居中，不会和穿过的部件出现偏磨。材质选择上，根据应用场景的不同可以做适配：如果是用于电气设备的绝缘隔离，就选用环氧玻纤板这类绝缘材质；如果是用于管路对接的密封辅助间隔，就选用耐油橡胶或是改性聚四氟乙烯材质；如果是普通机械结构的间隔防磨，选用普通冷轧钢板做表面镀锌处理即可，兼顾成本和防锈性能。

　　实际装配使用时，这类垫片不需要复杂的安装工序，只需要在对接两个部件之前，将垫片的两个安装孔对准对接件的螺栓孔预套在螺栓上，再将两个部件对位拧紧螺栓即可，垫片会被均匀夹紧在两个接触面之间，既可以避免两个金属部件直接接触产生的电化学腐蚀，也可以补偿对接面的平面度误差，让螺栓的压紧力分布更均匀，还能在有振动的工况下起到一定的隔振缓冲作用，减少螺栓松动的概率。在一些需要频繁拆装的工位上，这类垫片还可以作为厚度调整件使用，通过增减不同厚度的垫片数量，来微调两个部件之间的间隔距离，满足装配精度要求，相比定制加工的间隔套，这类板式垫片的加工成本更低，适配性更强，不需要针对每个工位单独加工特殊尺寸的间隔零件，大幅降低了设备的装配和维护成本。

　　建模过程中需要注意，薄板的边缘要做微小的倒角处理，去除冲压或是切割产生的毛刺，避免装配时毛刺脱落掉入设备内部造成故障；孔洞的边缘同样要做去毛刺处理，防止穿螺栓或是穿部件时刮伤零件表面的防护层。如果是用于有密封要求的场景，垫片的两个平面要保证足够的平面度，不能有明显的凹坑、翘曲变形，否则压紧后会出现间隙导致泄漏。这类结构虽然简单，但是在设备装配中属于不可或缺的基础零件，合理的参数设计能够大幅提升设备的装配可靠性，减少后期维护的频次。
