长条形前导条耐磨导向结构件

　　在各类需要直线滑动导向的机械结构中，这类长条形前导条是承担滑动副导向、承载侧向载荷同时抵消往复运动磨损的核心基础零件，常见于自动化输送线的工件滑移导向工位、工装夹具的直线滑移定位模块、小型专用设备的往复运动导向单元中，区别于标准直线导轨的高精度重载导向场景，这类前导条更多适配中低载荷、中等运动频次、安装空间受限的导向场景，不需要配套高精度滑块，直接与被导向件的接触面形成滑动摩擦副，依靠自身的耐磨材质与结构设计降低长期运行的磨损量，减少设备维护频次。

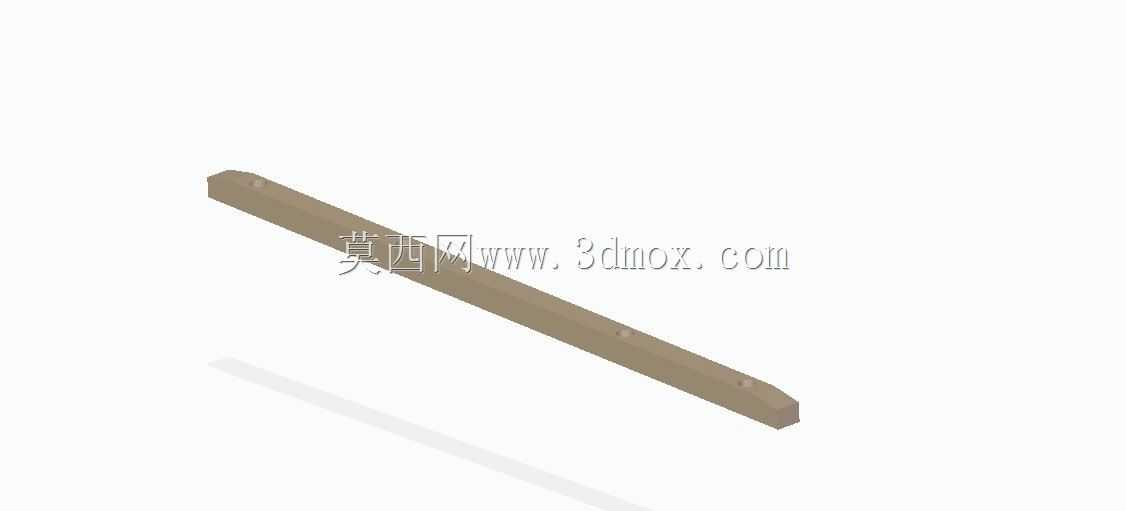

　　从结构设计逻辑来看，该零件采用等截面长条形主体结构，整体截面为近似矩形的窄边设计，长度方向远大于截面的宽高尺寸，两端做了斜切倒角处理，避免安装与运行过程中棱边与相邻部件发生剐蹭，同时也能在装配时起到导入导向的作用，降低装配对位的难度。零件主体沿长度方向分布有多个沉头安装孔，孔位间距经过匹配安装基座的螺孔位置做了对应设计，安装时可通过沉头螺钉将前导条完全固定在安装基座的定位槽内，沉头结构可以保证螺钉头部完全埋入零件表面以下，不会突出到滑动接触面一侧，避免滑动过程中螺钉头部与被导向件发生干涉刮擦。

　　在功能特性层面，该前导条的滑动接触面做了平整化处理，表面粗糙度控制在适配滑动摩擦的区间内，既不会因为表面过于粗糙增大滑动阻力、加剧磨损，也不会因为表面精度过高提升不必要的加工成本。零件的非滑动侧与安装基座的定位槽完全贴合，保证安装后的整体直线度，避免因为安装贴合度不足导致滑动面出现起伏，影响导向精度甚至出现卡滞问题。针对长期滑动的磨损问题，这类零件通常会选用具备自润滑特性的耐磨材质，或者在表面做耐磨涂层处理，在无额外润滑的工况下也能保持较低的摩擦系数，降低磨损速率，当长期运行出现磨损超差时，可直接拆卸更换该零件，不需要对整个安装基座做修复，大幅降低设备的维护成本与停机时间。

　　从安装边界与尺寸适配角度来说，该零件的截面尺寸需要与安装基座上的预留导向槽尺寸做公差匹配，宽度方向采用间隙配合，保证零件可以顺利嵌入槽内，同时不会出现过大的横向窜动；厚度方向需要保证安装后滑动面高出基座基准面一定尺寸，这个高出量需要匹配被导向件的导向槽深度，保证滑动配合的接触面积足够，同时不会出现装配干涉。长度方向的尺寸需要覆盖被导向件的全行程范围，保证被导向件在整个往复运动行程中，都有足够长度的前导条提供导向支撑，避免行程末端出现导向脱开的问题。两端的斜切角度通常取30度到45度之间，既可以起到装配导入的作用，也不会因为斜切长度过长减少有效导向接触长度。

　　在实际工况应用中，这类前导条往往成对使用，分别布置在被导向件的两侧，形成双侧导向约束，限制被导向件除滑动方向之外的其余五个自由度，保证运动轨迹的直线度。在一些有粉尘、碎屑的生产工况中，这类前导条的平整结构不容易积攒杂物，相比带滚道的标准导轨，更适配工况相对恶劣、杂物容易进入导向部位的场景，日常维护只需要定期擦拭滑动面即可，不需要做复杂的滚道清洁与润滑保养。设计这类零件的时候，还需要考虑热胀冷缩的尺寸变化，长条形结构在温度变化较大的工况下，长度方向的伸缩量需要在安装时预留足够的间隙，避免温度升高时零件伸长顶到两端的限位结构，出现拱起变形影响导向精度的问题。同时安装孔的位置需要避开安装基座的加强筋或者其他内部结构，保证螺钉可以顺利锁紧，不会出现螺钉长度不足或者顶到基座内部结构的问题。
