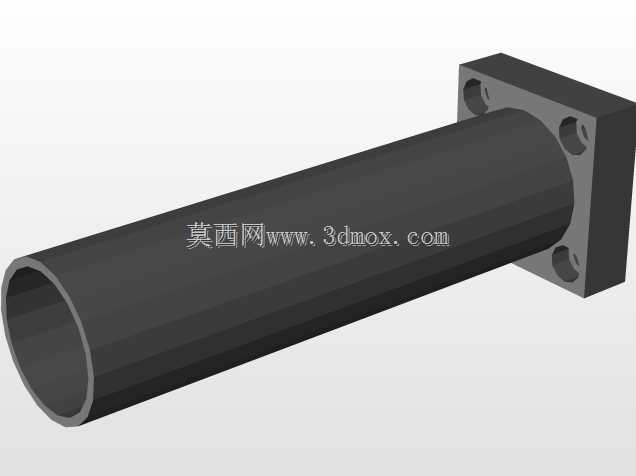

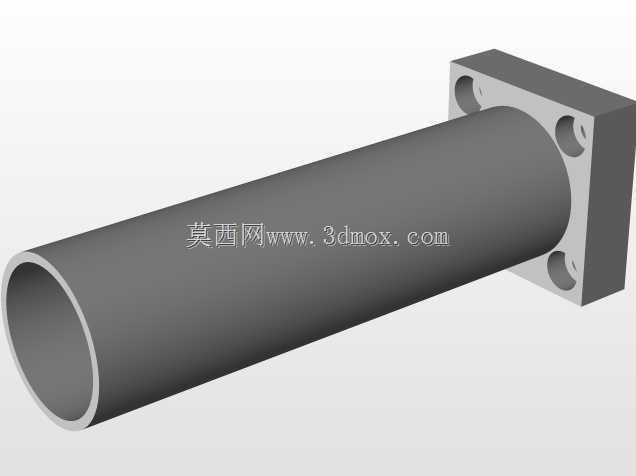

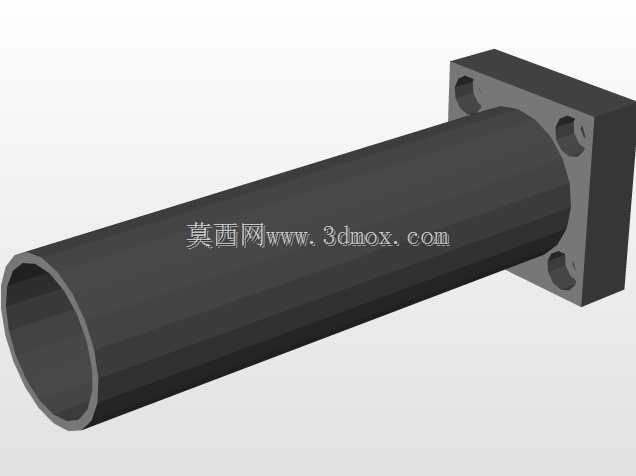

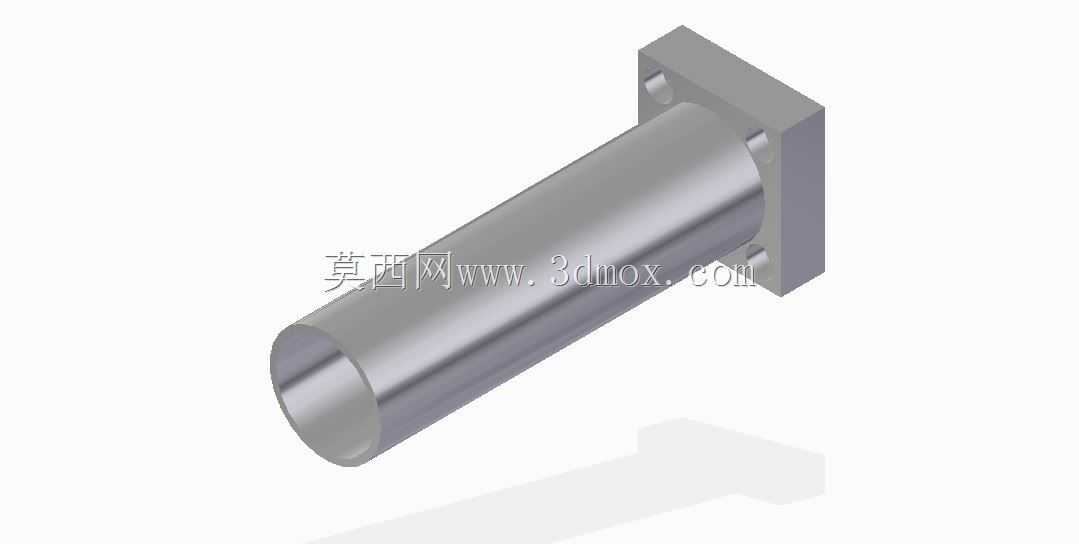

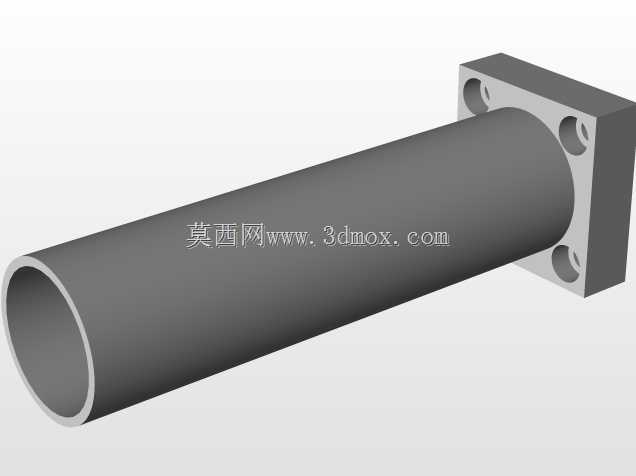

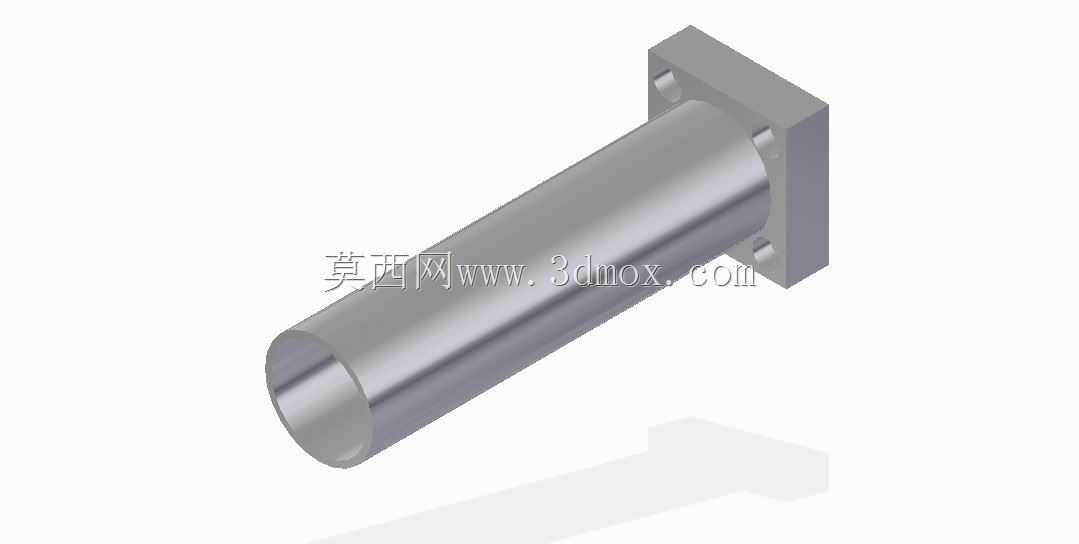

带方法兰安装座的空心轴类连接构件

　　在流体输送管路、气动执行机构配套、轻载传动的动力传递场景中，这类带方法兰安装结构的空心轴构件是十分常见的连接载体，它既承担着介质流通的通道作用，也需要兼顾部件之间的定位连接、载荷传递功能，很多工程人员在做管路排布、执行端连接设计时，都会优先选用这类成熟结构来减少非标设计的试错成本。从结构设计逻辑来看，这类构件采用一端方法兰、一端空心直管的布局，本质是兼顾安装固定的便捷性和轴向延伸的连接需求：方法兰端的四个安装孔采用对称分布设计，孔位的中心距公差需要控制在IT7级以内，保证安装时能够和对接端的法兰孔位完全对齐，避免强行装配带来的安装应力，长期使用后出现密封失效或者连接松动的问题；法兰和直管衔接的位置做了圆角过渡处理，

　　避免直角位置的应力集中，在承受径向载荷或者轻微振动工况时，不会在衔接位置出现应力断裂的问题。空心的内孔设计并非单纯为了减重，更多是为了满足流体介质通过、或者穿设线缆、细轴类构件的需求，内孔的表面粗糙度需要控制在Ra3.2以内，减少介质流动时的阻力，穿设其他构件时也不会出现卡滞、刮擦外壁的问题；直管段的外径公差采用h6级精度，既可以直接插入对接的衬套、轴承内圈实现转动配合，也可以外套连接管实现过盈或者粘接固定，适配多种不同的连接场景。从安装边界来看，方法兰的端面是整个构件的安装基准面，这个平面的平面度需要控制在0.02mm以内，安装时和对接面完全贴合，不会出现倾斜导致的轴段偏斜，影响后续的传动精度或者密封效果；

　　直管段的轴向长度是根据安装空间的避让需求设计的，在实际选型应用时，需要确认直管段伸出长度不会和周边的运动部件发生干涉，同时要保证插入对接端的深度足够，避免连接后出现松脱。在实际工况应用中，这类构件常被用在小型气动设备的气路连接、自动化设备的导向轴套基座、低压流体管路的终端连接座位置，不同的应用场景下会调整内孔的通径大小、法兰的厚度以及直管段的长度：如果是用于气路连接，会在法兰端面加工密封槽放置O型圈，保证气压0.8MPa以内不会出现泄漏；如果是用作导向轴基座，会适当增加法兰厚度，提升安装后的刚性，避免轴段受力后出现偏摆；如果是用于穿设线缆，会在内孔端口做倒角处理，避免穿线时刮破线缆的绝缘层。很多初次接触这类构件设计的工程人员，

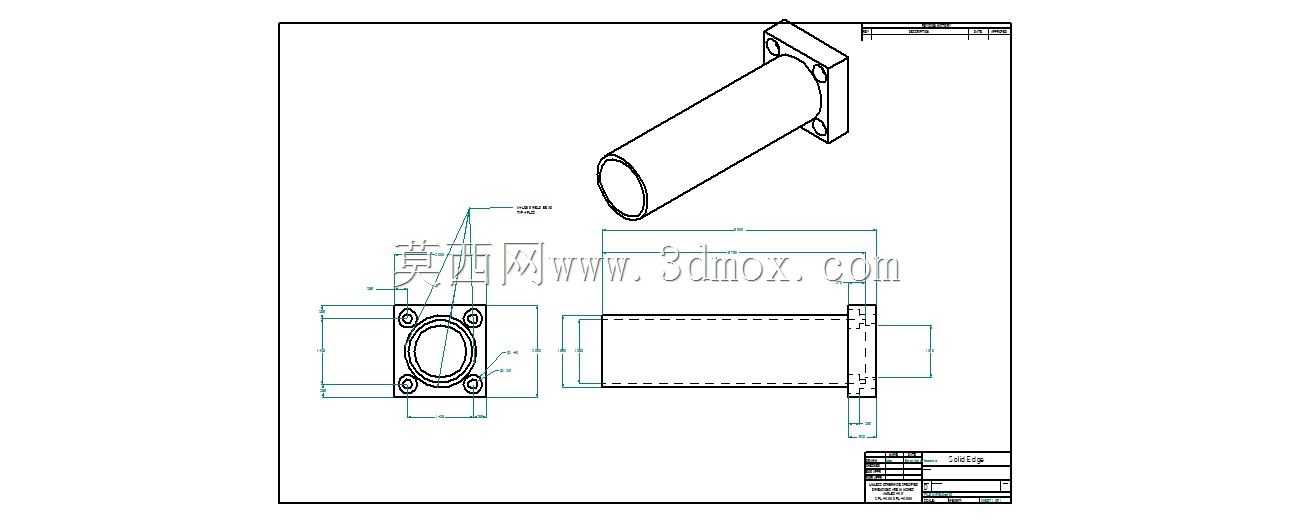

　　容易忽略法兰安装孔的沉头设计，实际上如果采用内六角螺栓安装，必须在孔位外侧加工对应规格的沉头孔，保证螺栓安装后头部不会突出法兰表面，避免和周边部件产生干涉；同时直管段的末端也需要做内外倒角，外倒角方便插入对接的孔位，内倒角则是去除加工后的毛刺，避免介质流动时夹带杂质或者穿线时造成损伤。从建模逻辑来看，绘制这类构件时需要先以法兰端面为基准建立草图，绘制方法兰的外轮廓、四个安装孔以及内孔的截面轮廓，拉伸生成法兰基体后，再以法兰内孔为中心绘制直管段的内外圆轮廓，拉伸生成直管段，最后对衔接位置做圆角、对各个孔位和端口做倒角处理，建模过程中需要注意各个特征的同心度要求，尤其是法兰内孔和直管段的内外圆必须保持同轴，公差控制在0.01mm以内，否则安装后会出现轴段偏斜，影响正常使用。在做装配验证时，需要先将法兰端固定在安装基座上，检测直管段的径向跳动量，转速在300r/min以内的工况下，径向跳动不能超过0.05mm，否则转动时会出现明显的振动和噪音，影响配套设备的运行稳定性。
