带法兰连接结构的大口径直管道设计

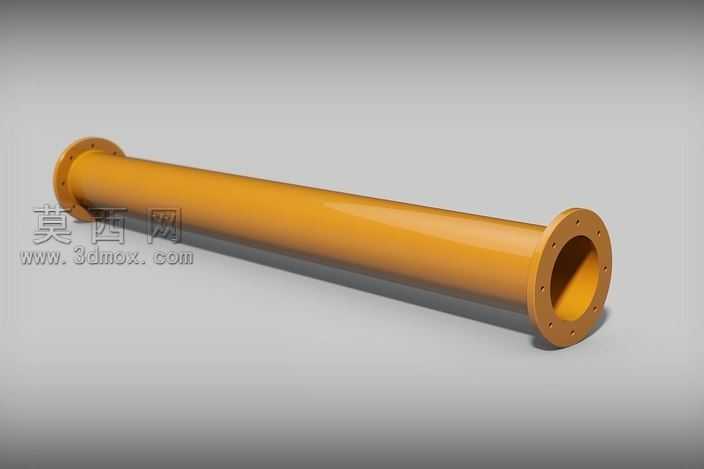

本作品为工业管路系统用带法兰直管件的三维建模设计，建模过程严格遵循工业管道设计规范，先以参数化草图绘制管道的截面轮廓，通过拉伸特征生成长度3000mm的直管主体结构，再分别在管道两端创建匹配的法兰盘结构，按照M16螺栓的安装标准，在法兰端面上均匀排布8个直径17.5mm的螺栓安装孔，同时精准控制管道外径300mm、内径280mm的尺寸参数，保证管壁厚度均匀一致，满足流体输送的结构强度要求。建模过程中对法兰与管体的衔接位置做了平滑过渡处理，避免应力集中的结构缺陷，所有特征均采用全参数化驱动，可根据实际工程需求快速调整管径、管长、法兰规格、螺栓孔数量等核心参数，适配不同压力等级、不同安装场景的管路布设需求。材质渲染阶段，为管体与法兰整体赋予工业常用的环氧防锈漆材质，调整材质的粗糙度、反光度参数还原漆面的哑光质感，同时对法兰端面、螺栓孔内壁做金属切削面的质感区分，通过三点布光搭建简洁的工业展示场景，添加柔和的环境阴影突出管道的圆柱形态与法兰的盘状结构，多角度渲染可清晰展示管件的整体外观、端面连接结构与尺寸比例。设计过程中充分考虑管件的实际安装适配性，两端法兰的尺寸公差、螺栓孔的位置度均符合管路连接的通用标准，可直接对接同规格的法兰式阀门、泵体、弯头等管路配件，模型结构无冗余特征，几何拓扑规整，无破面、重叠面等建模缺陷，可直接用于工程装配模拟、管路系统干涉检查、产品展示宣传等场景，也可导出为通用格式导入CAE软件做管壁承压、流体阻力的仿真分析，为工业管路系统的前期设计、安装模拟提供精准的三维数字模型支撑。
