机械传动用枢轴连接构件结构设计

　　在各类自动化输送线、工装夹具定位机构以及小型轻工设备的铰接传动部位，这类枢轴杆是承担铰接支撑、扭矩传递与相对转动导向的核心基础零件，很多现场调试中出现的转动卡滞、铰接位窜动问题，追根溯源往往是枢轴构件的安装基准设计偏差、受力面结构冗余不足导致的。从实际使用场景来看，这类构件常被用在设备防护门的开合铰接位、气动推杆的末端连接座、流水线挡料机构的翻转支撑点，需要同时承受径向的支撑载荷与转动过程中的交变剪切力，因此设计阶段首先要敲定的就是安装基准面的平面度要求，以及各铰接孔的同轴度公差。

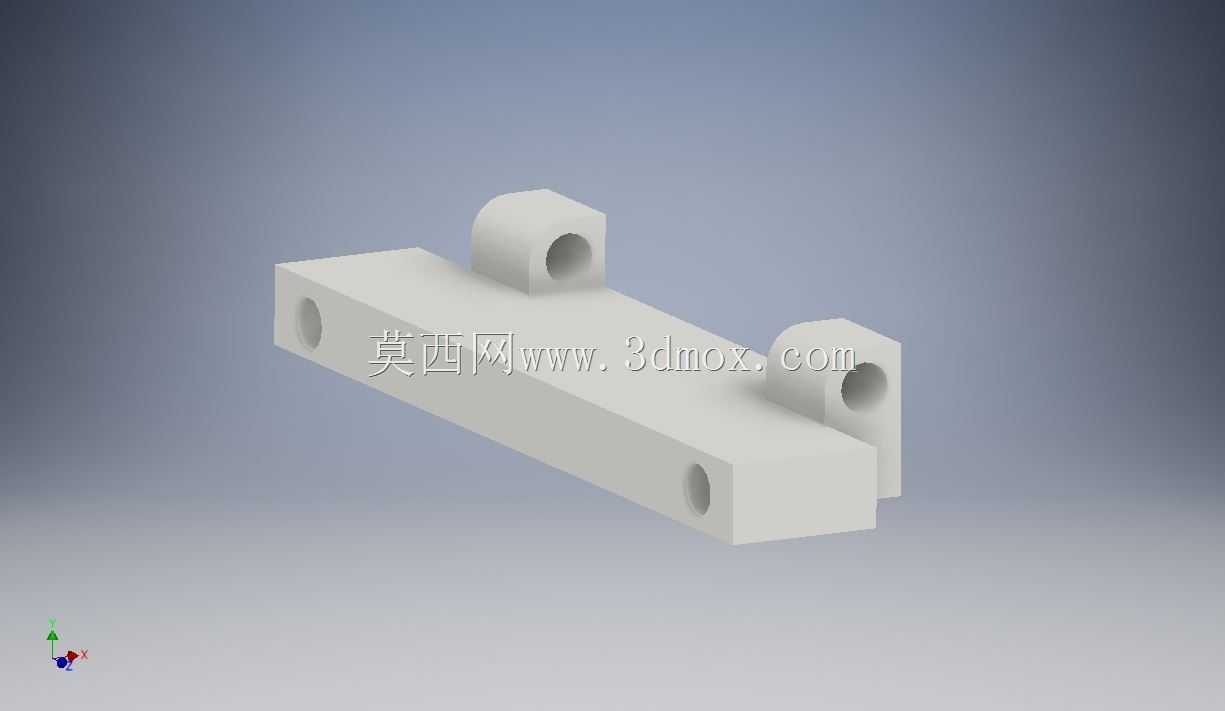

　　从结构本身来看，主体采用长条形矩形截面的基座设计，相比圆柱形枢轴结构，矩形基座的贴合安装面更大，在与设备型材、安装板贴合固定时，不需要额外加工定位沉孔就能获得足够的抗扭转阻力，避免长期转动过程中基座自身发生偏转。基座两端向上延伸的带孔凸台，是核心的铰接配合位，两个凸台的内孔保持同轴，用于穿装铰接销轴，凸台的厚度根据常规铰接工况的剪切力核算，预留了足够的受力截面，避免销轴受力时凸台根部出现应力断裂。基座本体侧面预留的横向通孔，一方面可以作为辅助定位销的穿装位，在需要锁定枢轴转动角度的工况下，穿入定位销就能实现构件的角度固定，另一方面也能作为润滑油路的通油孔，方便定期向铰接孔内加注润滑脂，降低销轴转动的磨损速率。

　　设计过程中，首先要匹配安装场景的边界尺寸：基座的总长度需要适配安装位的型材间距，两个上凸台的中心距要对应铰接部件的连接耳片宽度，避免安装时出现耳片与凸台干涉、或者铰接间隙过大导致窜动的问题。凸台内孔的直径公差选用H7级间隙配合，既能保证销轴顺利穿装，又能将转动间隙控制在合理范围，避免转动过程中出现径向晃动。基座底部的安装面需要做铣平处理，表面粗糙度控制在Ra3.2，保证与安装基板贴合时没有缝隙，锁紧固定螺栓后不会出现应力集中。凸台与基座主体的连接位置做了R角过渡，没有采用直角衔接，就是为了降低应力集中系数，在承受交变载荷时避免根部出现疲劳裂纹。

　　从安装适配性来看，这类枢轴构件不需要定制特殊的安装紧固件，采用常规的内六角螺栓就能完成基座的固定，穿装的铰接销轴可以根据实际载荷需求选择标准圆柱销或者带挡圈的销轴，通用性较强。在一些需要频繁开合、转动角度在0-90度区间的工况下，这种双凸台结构的枢轴杆相比单耳铰接结构，受力分布更均匀，两个凸台同时承担销轴的径向载荷，能大幅降低销轴的弯曲变形概率。实际建模过程中，需要重点核对各孔位的位置度，尤其是两个上凸台的内孔同轴度，公差需要控制在0.02mm以内，否则穿装销轴后会出现转动卡滞，甚至无法完成装配的问题。基座侧面的横向通孔位置，要避开基座内部的应力集中区域，孔边同样做微小倒角处理，避免穿装定位销时刮伤零件表面，同时也能减少孔边的应力集中。

　　在不同的应用场景下，这类枢轴构件的尺寸可以根据实际载荷做等比例缩放，但核心的结构逻辑保持一致：大平面安装基座保证固定稳定性，双凸台同轴孔保证铰接转动顺畅，侧孔预留拓展功能位，过渡圆角降低应力集中。很多新手设计这类铰接构件时，容易忽略凸台根部的圆角设计，或者为了压缩尺寸将凸台厚度设计得过薄，实际加载测试时很容易出现根部断裂的问题；还有的设计没有预留润滑通道，长期无润滑转动会导致销轴与孔壁磨损，间隙变大后出现转动异响、定位精度下降的问题。这类结构看似简单，实则直接影响整套铰接机构的使用寿命与运行稳定性，从安装边界的尺寸核对，到配合公差的选定，再到细节处的应力释放设计，每一处结构都对应实际工况下的使用需求，没有多余的冗余设计，也不存在受力结构的缺失。
