带焊盘右侧流量母线分拣铜质构件

　　在中低压输配电成套设备的母线装配工位，这类带焊盘的右侧流量分拣构件是母线排布工序里的核心导电定位件，日常主要承担大电流回路里的母线分流、侧向限位以及焊盘预定位的作用，区别于常规的直排母线夹，它的结构专门适配柜内右侧走线的流量分配需求，能避免多根母线并行排布时出现的电流偏载、绝缘间隙不足的问题。从实际装配场景来看，这类构件多用在抽屉式低压柜、固定式进线柜的右侧母线仓位置，因为柜内右侧通常紧邻出线回路的接线端子排，母线从主母排分流到各个出线回路时，需要在这个位置做流量分拣，也就是按照不同出线回路的额定电流，匹配对应截面的分支母线，这个构件刚好能在焊盘位置完成分支母线的预固定，同时靠自身的异形结构挡住非对应规格的母线，避免现场装配时出现错装、混装的问题。

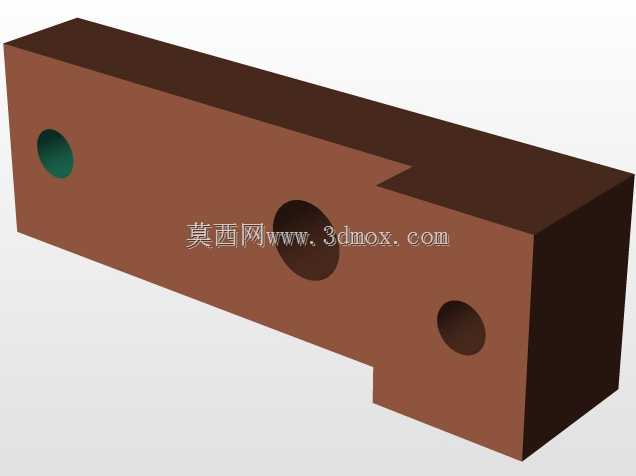

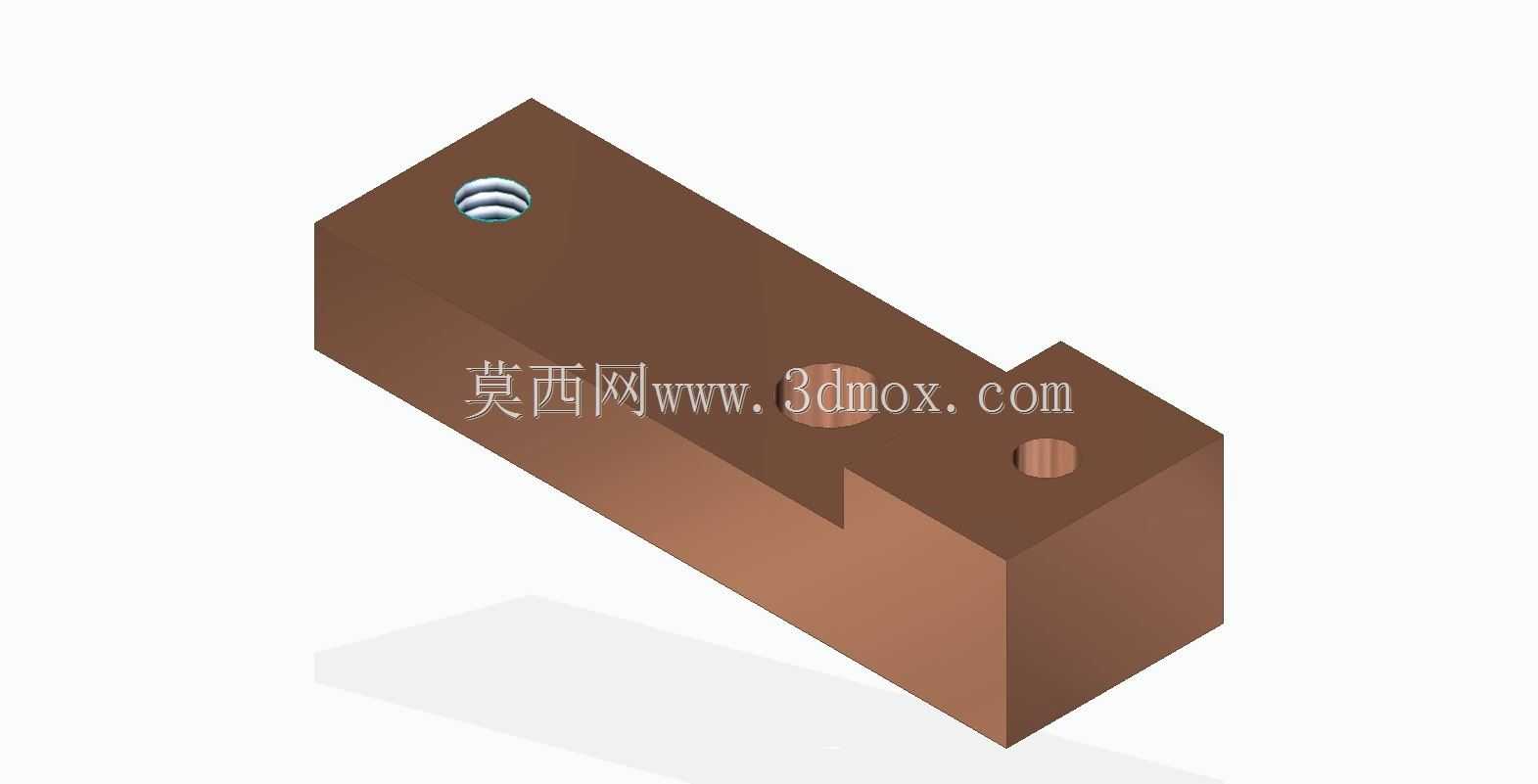

　　设计这个构件的时候，首先要考虑的是导电性能，所以整体采用T2紫铜材质加工，表面不做额外镀层，保证接触电阻控制在微欧级别，避免大电流通过时出现局部过热。外形上采用阶梯式的块体结构，整体长度方向顺着母线走向布置，左侧的高台阶面用来贴合主母排的侧面，保证接触面积足够，右侧的低台阶面用来承托分支母线，两个台阶之间的落差刚好匹配分支母线与主母排的厚度差，不需要额外加装垫片就能保证装配面齐平。构件上的三个孔位各有作用，左上角的沉孔是用来安装内六角紧固螺丝的，把整个构件固定在柜内的绝缘安装梁上，沉孔设计能让螺丝头完全埋入构件表面，不会突出刮伤母线的绝缘层；中间的半圆弧缺口是焊盘定位槽，刚好能卡住分支母线上预先焊接的圆形焊盘，焊盘卡入后不会出现轴向窜动，后续焊接或者螺栓紧固的时候不需要额外手扶定位；右下角的通孔是分支母线的定位销孔，装配的时候先把定位销穿入这个孔和分支母线的对应孔位，就能快速对齐分支母线和主母排的连接孔，大幅提升装配效率。

　　安装边界方面，这个构件的底面是完全平整的精加工面，平面度控制在0.02mm以内，和绝缘安装梁贴合的时候不会出现间隙，避免长期运行后因为松动出现接触不良。构件的右侧面和柜体内侧板的安全距离留足了20mm，满足低压柜的电气间隙要求，不会出现对地放电的风险；左侧面和相邻的A相母线之间的距离也按照额定电流的绝缘要求做了避让，不会因为距离过近出现相间短路。顶部的沉孔中心距离构件左侧边缘的尺寸是经过反复校核的，刚好和绝缘梁上的预制安装孔位对齐，不需要现场重新打孔，适配市面上主流的GCS、MNS型低压柜的安装尺寸。

　　从功能特性上来说，这个构件和普通的母线固定金具最大的区别是自带流量分拣的限位功能，不同额定电流的回路对应的分支母线宽度不一样，构件的台阶宽度刚好匹配对应电流等级的母线宽度，如果拿错了更宽或者更窄的母线，就没法卡入台阶位置，从结构上杜绝了现场装配时的错料问题，这对于批量生产的开关柜来说，能大幅降低质检的工作量，也能避免因为错装母线导致的回路载流量不足、运行时过热烧损的故障。另外，构件的所有棱边都做了R0.5的圆角倒钝处理，没有尖锐的毛刺，装配的时候不会划破操作人员的劳保手套，也不会划伤母线表面的热缩绝缘层，这一点在电气装配的工艺要求里是必须满足的细节。

　　在三维建模的过程中，这个构件的建模逻辑是先绘制整体的拉伸基体，然后依次切除出阶梯结构、各个孔位，最后做圆角处理，建模的时候要特别注意各个孔位的位置度公差，尤其是中间焊盘定位槽和右下角定位销孔的相对位置，必须和实际使用的母线焊盘尺寸、定位销尺寸完全匹配，不然装配的时候会出现卡滞或者定位不准的问题。另外，铜材质的密度在建模时要设置准确，方便后续做整体柜的重量核算，给现场安装的吊装载荷计算提供准确的参考数据。实际应用中，这类构件通常是和主母排、分支母线配套供货，在母线预装工位就提前装配到位，到了现场整柜安装的时候只需要完成外部接线即可，能大幅缩短现场的施工周期，也能保证柜内母线排布的整齐美观，符合成套电气设备的工艺验收标准。
