棉花机械用花键驱动传动轴三维设计

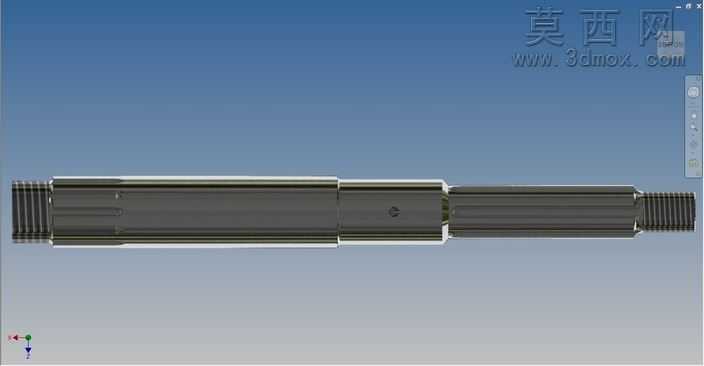

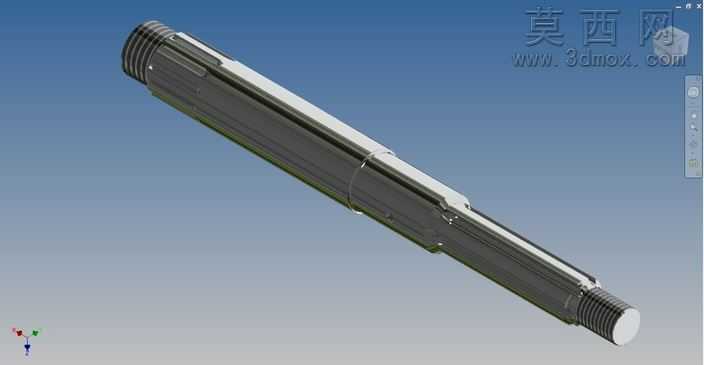

本模型为棉花机械配套的驱动轴三维实体模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械设计轴类零件的规范流程，首先以旋转特征构建轴的基础回转基体，精准匹配各轴段的直径、长度尺寸公差要求，保证轴的整体同轴度基准统一。针对轴身的花键传动结构，采用草图绘制齿形轮廓后通过拉伸切除结合阵列特征完成花键齿的批量创建，每处花键的齿距、齿厚、齿顶高参数均符合传动设计标准，确保后续装配时可与对应花键套实现顺畅啮合传动。轴两端的外螺纹结构通过螺旋扫掠特征生成，精准还原螺纹的牙型角、螺距参数，可直接用于后续与锁紧螺母的装配干涉检查。建模过程中对轴肩过渡位置添加了符合工艺要求的圆角特征，避免应力集中问题，还原真实机加工零件的工艺细节。材质配置阶段为模型赋予了合金结构钢材质，通过软件内置的材质编辑器调整金属表面粗糙度、反光度参数，渲染后呈现出调质处理后金属轴类零件的哑光金属质感，清晰区分不同轴段的加工面与非加工面视觉差异。结构设计上，该驱动轴采用阶梯轴布局，通过不同直径的轴段实现传动部件、支撑轴承、锁紧组件的轴向定位，中间大直径轴段为主要承载段，承担棉花机械工作过程中的扭矩传递载荷，两端螺纹段用于轴向锁紧固定，花键段用于传递旋转扭矩，可适应棉花加工设备工作时的变载荷传动需求，整体结构紧凑，各轴段的退刀槽、越程槽细节均完整还原，可直接用于后续的虚拟装配、运动仿真以及工程图导出，为棉花机械的整机装配校验、零部件加工出图提供精准的三维数字模型支撑。
