自适应三爪机械手SolidWorks结构设计

本模型为采用SolidWorks完成全参数化建模的自适应三爪机械手设计，建模过程严格遵循机械设计的装配逻辑与公差规范，所有零件均采用实体特征建模完成，未使用外部导入的网格模型，确保模型具备完整的可编辑参数，方便后续根据实际应用场景调整指节长度、开合行程、夹持力等核心参数。模型整体采用中心对称式布局，驱动单元集成于机械手基座内部，通过单动力输入配合连杆传动结构实现三爪的同步开合动作，大幅简化了驱动控制逻辑，降低了末端执行器的整体重量与制造成本。

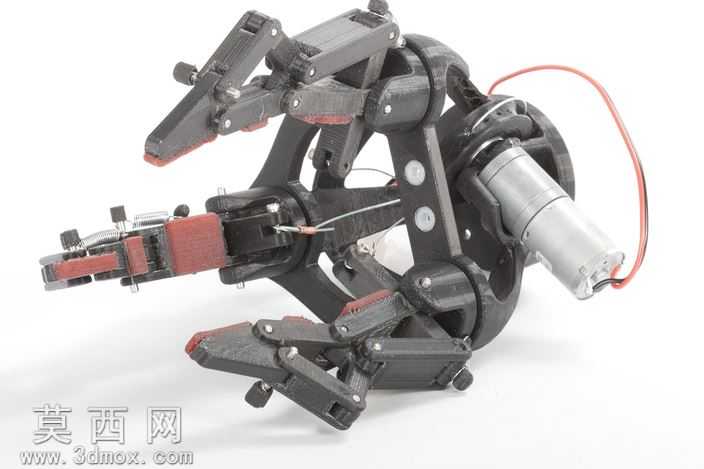

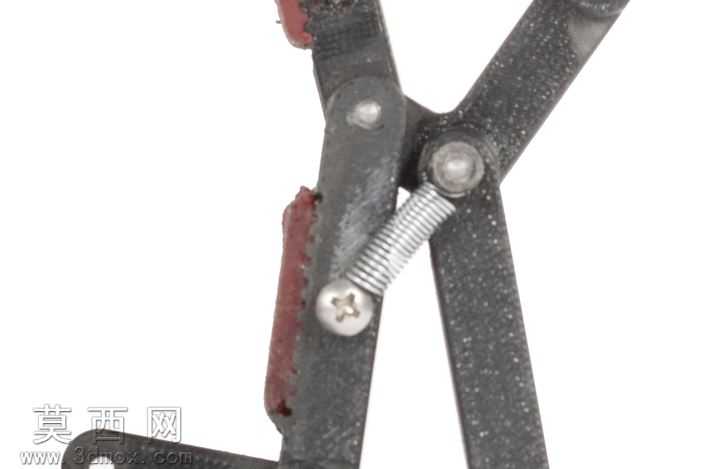

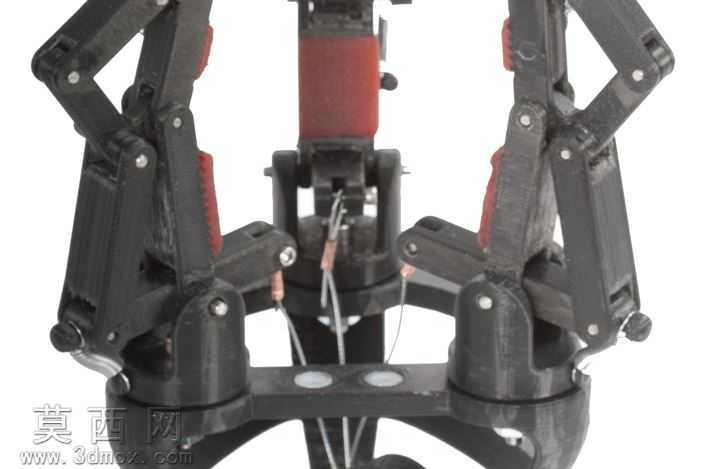

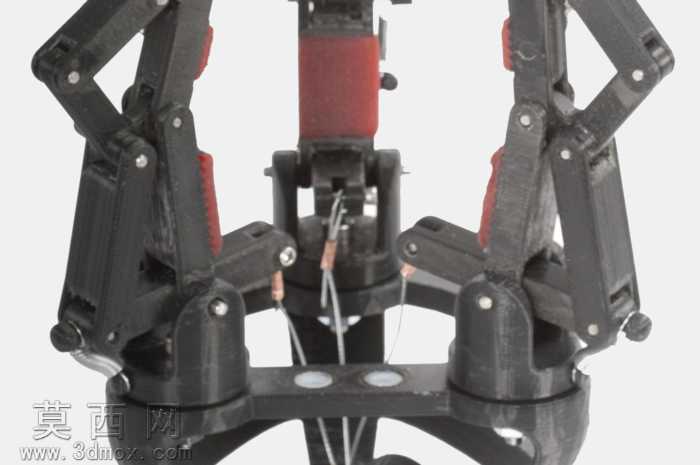

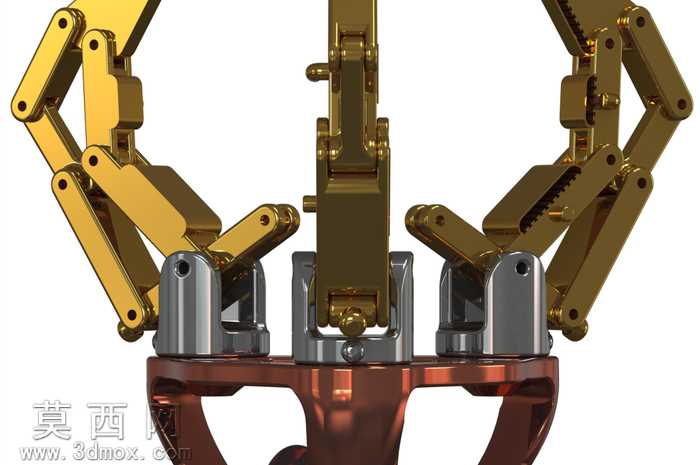

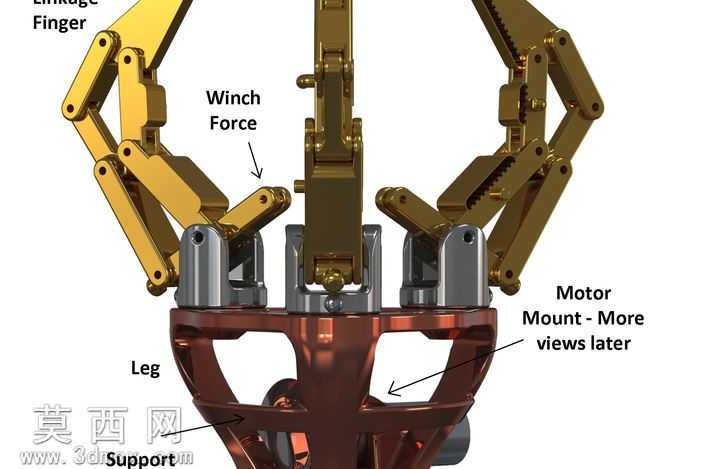

从结构设计来看，每根机械手指均由多组连杆通过销轴铰接组成多关节连杆机构，这种仿生指节结构让手指在接触不同外形的物体时，能够自适应贴合物体表面轮廓，无论是规则的圆柱、方块类工件，还是异形曲面零件，都能形成多点接触的稳定夹持效果，有效避免抓取过程中物体滑落的问题。基座部分集成了驱动电机安装位、传动齿轮腔与法兰连接接口，可直接适配主流工业机械臂的末端安装标准，无需额外设计转接结构。

建模过程中对所有铰接位置都添加了符合实际装配的配合约束，可直接在SolidWorks中进行运动仿真，验证手指开合行程、各连杆运动干涉情况以及夹持范围，同时模型预留了传感器安装位、走线槽等细节结构，方便后续添加力觉传感器、视觉模块等拓展组件。材质配置上，针对承载受力的连杆、基座零件赋予了铝合金材质属性，接触工件的指端位置配置了防滑橡胶材质，既保证整体结构的轻量化与结构强度，又提升抓取的摩擦力与稳定性。整套模型包含完整的装配体与全部独立零件文件，所有零件均保留建模特征树，参数可直接编辑修改，可用于机械手原理验证、教学演示、非标自动化设备末端执行器开发等场景，能够有效缩短同类产品的开发周期，为夹持机构的设计优化提供可靠的三维模型参考。
