三铰点弯臂式传动连接构件

　　日常做非标传动结构设计时，这类三铰点弯臂构件的应用场景其实覆盖得很广，从轻工自动化的连杆送料机构，到小型工程机械的操纵联动结构，再到专用设备的力传导组件，都能见到这类结构的身影。它的核心作用是在三个固定回转中心之间传递运动与载荷，把输入端的直线摆动或者回转动作，按照预设的轨迹传递到输出端，完成预设的动作逻辑，比如触发工位切换、带动执行件完成往复行程、或者在多连杆机构里充当力的转向传导单元。

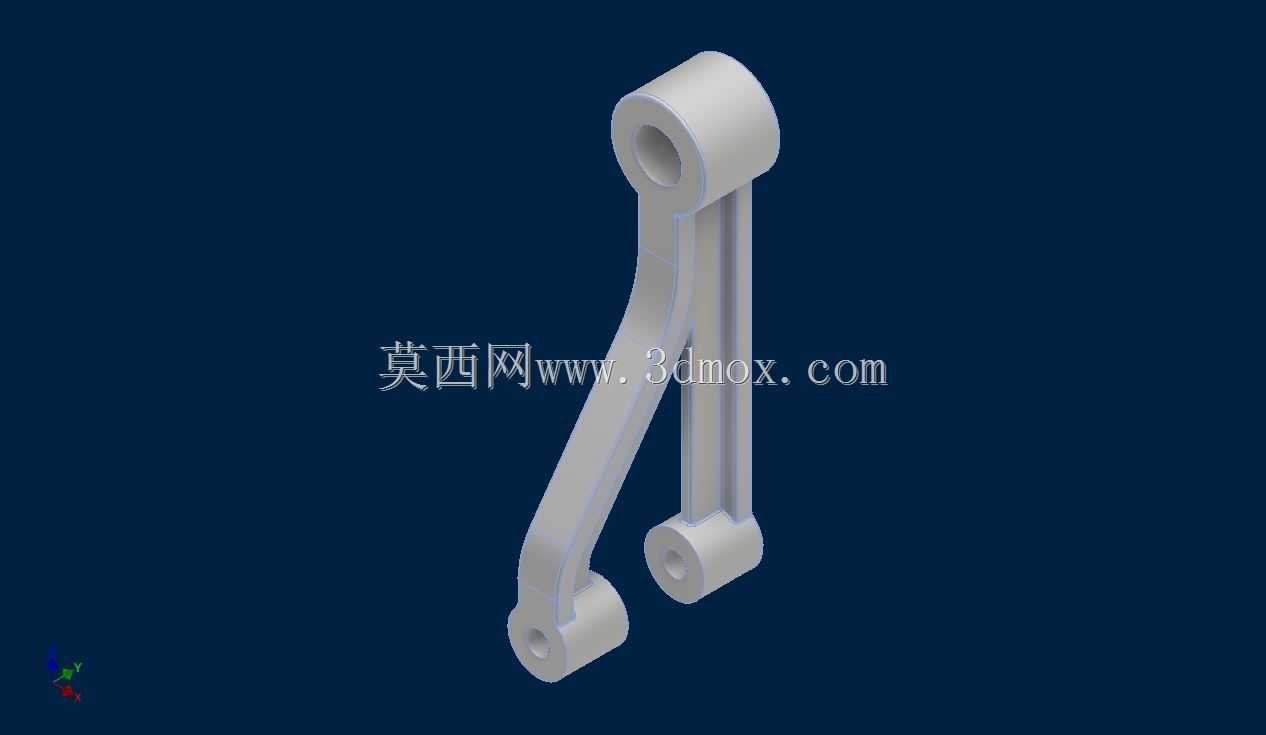

　　从结构本身来看，这个构件采用了一体化的弯臂加加强筋的设计思路，三个铰接端都做了带通孔的筒状结构，孔位是用来装配铰接销轴或者衬套的，装配后每个铰接点都可以绕销轴自由回转，不会出现运动卡滞。上端的单铰点和下端的两个平行铰点形成稳定的三角传力布局，臂身的弯曲弧度不是随意做的曲面，而是在设计阶段反复校核运动包络之后确定的轮廓——要保证整个臂身在整个摆动行程里，不会和周边的机架、其他运动构件发生干涉，同时还要让力的传递路径尽可能顺畅，减少不必要的弯矩损耗。臂身中间加的纵向加强筋，是为了在不额外增加整体壁厚、不堆砌过多材料的前提下，提升整个臂身的抗弯截面模量，毕竟这类构件在工作时，臂身会承受周期性的交变弯曲载荷，如果截面刚度不足，长期运行后很容易出现塑性变形，导致三个铰点的相对位置出现偏差，轻则让机构传动精度下降、出现异响卡顿，重则会让整个联动机构卡死，甚至出现构件断裂的失效问题。

　　做这类构件的三维建模时，首先要确定的就是三个铰接孔的中心距参数，这几个尺寸是整个机构运动学计算的核心，一旦中心距出现偏差，整个机构的运动轨迹就会和设计值出现偏移，比如原本设计的输出端行程是120mm，中心距差了2mm，实际行程可能就会差出5mm以上，直接导致执行件无法到达预设工位。其次是每个铰接端的筒状结构的长度和孔径，孔径要和选配的销轴、衬套尺寸做公差配合，一般铰接孔会选H7的公差带，和销轴的g6公差形成间隙配合，保证转动灵活的同时不会有过大的窜动量；筒端的长度要考虑安装时的轴向定位空间，要留出安装挡圈或者锁紧螺钉的位置，避免销轴工作时轴向窜动脱出。臂身的壁厚设计也要结合实际工况的载荷来算，如果是用于轻载的自动化送料机构，壁厚可以取3-4mm，如果是用于操纵机构或者承受冲击载荷的工况，壁厚就要适当加厚，同时加强筋的厚度也要和臂身壁厚保持合理的比例，一般筋厚取主壁厚的0.7-0.8倍，避免注塑或者铸造的时候出现缩痕、应力集中的问题。

　　安装边界这块，这个构件的三个铰点分别对应机构里的三个安装位：上端铰点一般连接动力输入件，比如气缸活塞杆端、电磁铁的推拉杆或者手动操纵杆；下端两个铰点，一个是固定在机架上作为整个臂的回转支点，另一个连接输出端的执行构件，比如压头、料夹或者联动拉杆。安装时要保证三个铰接点的轴线都保持平行，否则装配后臂身会受到附加的扭转力矩，不仅转动阻力会变大，长期运行还会让铰接孔出现偏磨，缩短衬套和销轴的使用寿命。另外在建模阶段就要预留好装配间隙，臂身的外轮廓和周边固定件的最小间隙要控制在2mm以上，避免加工或者装配出现尺寸误差时，臂身摆动过程中蹭到周边零件。这类构件的材质选择也比较灵活，轻载工况下可以用增强尼龙注塑成型，自重小、运行噪音低，有自润滑特性；载荷稍大的工况可以选用铝合金压铸，兼顾强度和轻量化；如果是重载或者有冲击的工况，就需要选用45号钢或者合金结构钢做锻坯加工，表面做发黑或者镀锌处理，提升防锈和耐磨性能。

　　实际做结构校验的时候，还要重点关注三个铰点和臂身过渡的位置，这些位置是应力集中的高发区，建模时要在过渡处做足够大的圆角，不要用直角过渡，避免交变载荷下在圆角位置萌生疲劳裂纹。如果是用于频繁往复动作的机构，还要对整个构件做疲劳强度校核，结合实际运行的载荷循环次数，确认构件的使用寿命满足设备的设计要求，避免在设备运行周期内出现构件失效的问题。
