户外立式悬挂标识招牌结构设计方案

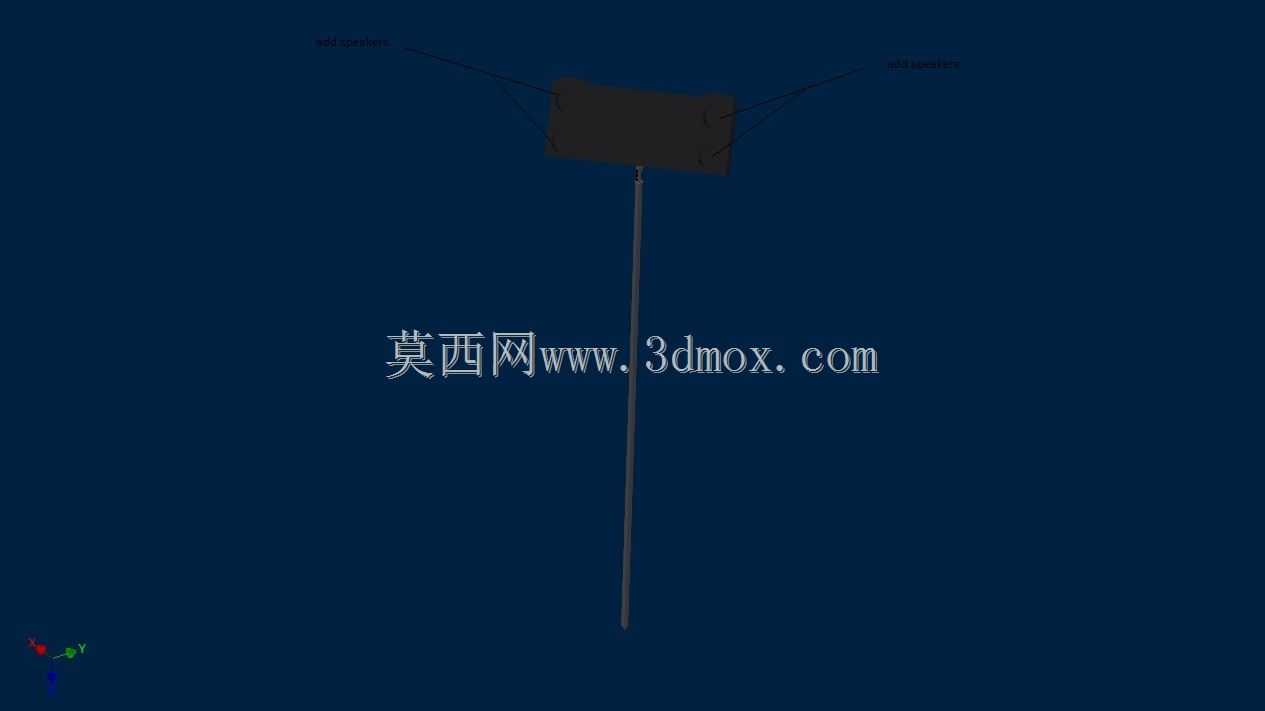

　　在商业街区、产业园区、公共场馆的户外导视系统搭建中，立式悬挂招牌是承担远距离信息传递、点位指引功能的核心设施，这类设施的结构设计需要同时兼顾视觉辨识度、结构抗风稳定性、安装维护便捷性等多维度工程需求，不能仅停留在外观造型的视觉呈现层面。本次设计的悬挂式招牌采用单立柱支撑加顶部双侧斜拉稳固定位的结构形式，主体展示面板为矩形平板结构，通过垂直设置的圆形截面立柱承载整体载荷，面板与立柱顶端的连接位置额外增设两根斜向拉杆，分别连接面板背部的左右上角与立柱上部的对应点位，形成稳定的三角形受力结构，可有效降低户外大风环境下面板承受的风阻载荷对立柱连接节点的冲击，避免长期使用过程中出现面板倾斜、连接焊缝开裂等问题。从安装边界的适配性来看，

　　这类单立柱悬挂招牌的占地投影范围仅为立柱底部的基座区域，相比双立柱支撑的同规格招牌，可减少近60%的地面占用空间，尤其适合人行道侧边、建筑入口旁、园区道路转角等地面可用空间有限的安装场景，安装时仅需在预设点位开挖适配尺寸的基坑，将立柱底部的预埋法兰盘与基坑内的钢筋预埋件焊接固定后浇筑混凝土即可完成基座施工，无需大范围破坏现有地面铺装，施工周期短，对周边通行环境的影响较小。结构设计过程中，面板部分采用背部框架加表面蒙板的组合结构，背部框架由薄壁矩形管焊接形成网格状支撑骨架，表面蒙板可根据实际使用需求选择铝塑板、亚克力板、镀锌钢板等不同材质，兼顾不同场景下的耐候性、重量控制与视觉呈现需求；立柱部分根据招牌整体的迎风面面积、

　　安装区域的常年最大风速参数选择对应壁厚的圆形钢管，底部与预埋法兰的连接位置增设多块三角形加强筋板，分散立柱根部的集中应力，避免极端载荷下出现立柱根部弯折的情况；斜拉拉杆采用可调节长度的螺纹拉杆结构，安装过程中可通过调整拉杆的张紧度校准面板的水平与垂直角度，降低安装过程中的对位精度要求，后期维护时如果出现面板轻微偏移，也可直接调整拉杆长度完成校准，无需整体拆卸招牌结构。从实际使用的功能特性来看，这种单立柱斜拉结构的招牌，面板安装高度可根据现场的视线遮挡情况灵活调整，立柱高度可在3米到6米的常规区间内按需定制，确保在50米到100米的可视距离内，过往行人和车辆驾驶员能够无遮挡地识别招牌上的信息内容；

　　面板的背部预留了照明灯具的安装走线空间，如需做夜间发光效果，可直接在背部框架上固定LED灯条或投光灯，供电线路可从立柱内部的空心腔体中穿引至地面下方的供电管网，全程无外露线路，既提升了整体外观的整洁度，也避免了户外线路长期受日晒雨淋出现老化破损的安全隐患。在结构受力校核层面，设计过程中重点针对面板的风载变形量、立柱的长细比稳定性、连接节点的抗剪强度做了对应验算，确保在12级阵风的极端工况下，面板的最大变形量不超过面板短边长度的1/200，不会出现蒙板凹陷、框架脱焊的问题；立柱的长细比控制在规范允许的范围内，不会出现失稳弯折的情况；所有螺栓连接节点均采用防松垫片配合双螺母锁紧设计，焊接节点的焊脚高度满足对应板材厚度的强度要求，整体结构的设计使用年限不低于15年，可适应大部分户外环境的长期使用需求。相比落地式箱体招牌、墙面附着式招牌，这种单立柱斜拉悬挂招牌的适配场景更广，既可以作为商业门店的入口标识，也可以作为园区内部的道路导视牌、停车场的区域指示牌使用，结构零部件的加工工艺均为常规的金属切割、焊接、钻孔工艺，普通的五金加工厂即可完成全部构件的预制加工，现场安装无需大型吊装设备，仅需2到3名安装工人配合小型登高设备即可完成全部安装作业，综合施工与材料成本相比同规格的其他结构招牌有明显优势。
