可堆叠塑料健身重力踏板结构设计

　　在商用健身场馆的团课教室、家庭健身的狭小空间以及户外体能训练的临时场地中，这类塑料材质的重力踏板都是高频使用的基础健身辅具，区别于传统固定高度的木质踏板，这款产品在结构设计上做了多场景适配的考量。从实际使用场景来看，踏板需要承受使用者在做台阶训练、韵律操、负重登阶动作时的动态冲击，常规使用场景下单次踩踏的瞬时载荷会远超静态承重阈值，因此结构设计阶段就将承重边界设定在100公斤以上，同时兼顾塑料件的注塑成型工艺特性，避免出现壁厚不均导致的缩痕、翘曲问题。

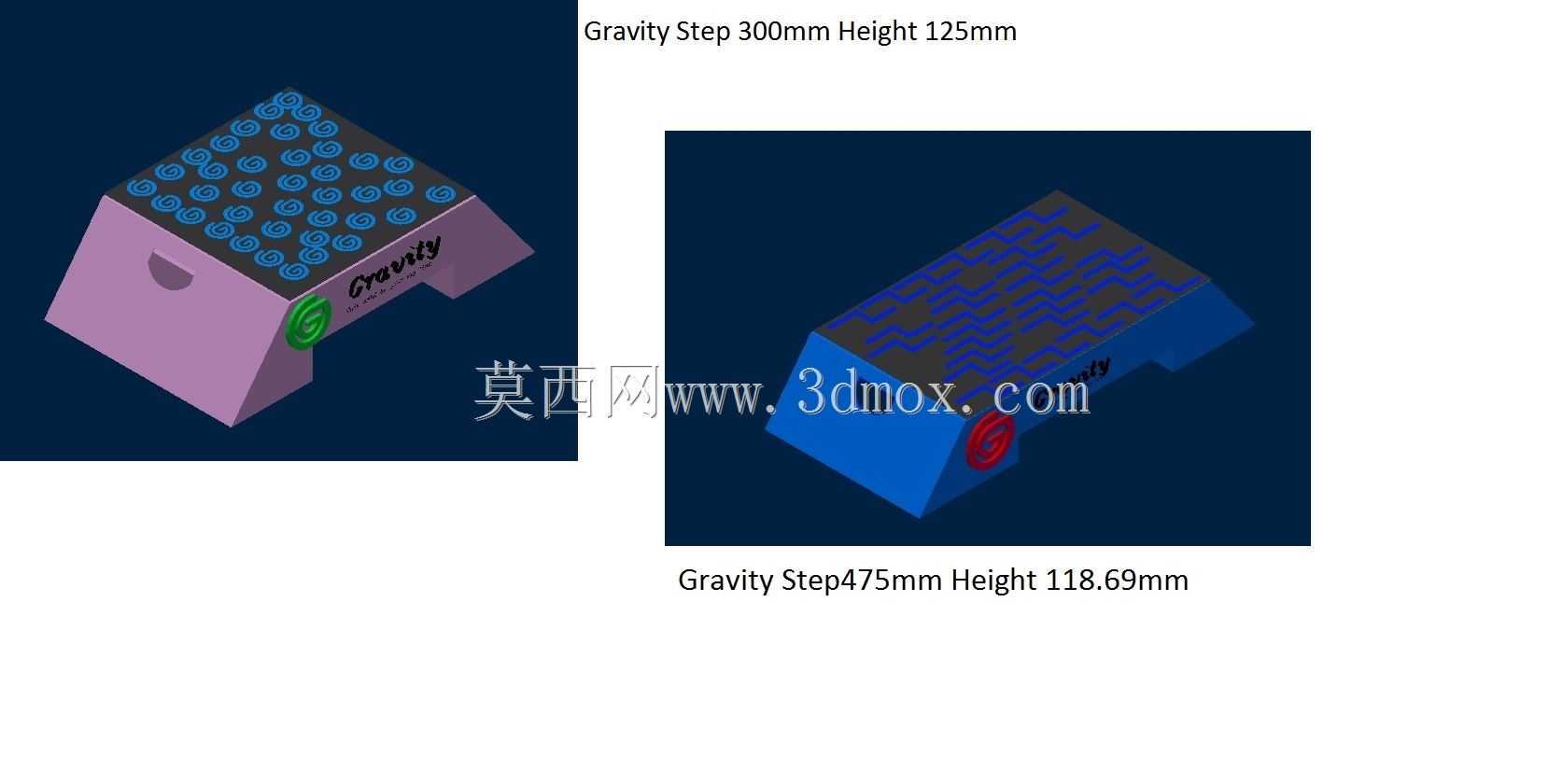

　　产品做了两种不同的高度规格适配不同训练需求，其中一款踏板的踩踏面长度为300mm、整体高度125mm，适合低强度的康复训练、入门级有氧操课程使用，较低的高度能降低初学者的踝关节压力，减少动作失误时的崴脚风险；另一款踏板踩踏面长度为475mm、整体高度118.69mm，更长的踩踏面能适配大步幅的登阶动作、侧向滑步训练，稍低的高度搭配更长的支撑面，在高强度的HIIT训练中能提供更好的侧向稳定性，不会因为快速的重心切换出现侧翻问题。

　　可堆叠是这款踏板非常实用的结构设计，在健身场馆的器材存储环节，同规格的踏板可以逐层嵌套堆叠，相比传统平板式踏板能节省60%以上的仓储空间，搬运时也可以一次性搬运多件，降低场馆运维的人力成本；家庭使用场景下，闲置时可以堆叠放置在沙发底、阳台角落，不会占用过多的居家活动空间。堆叠结构的设计没有采用额外的卡扣配件，而是通过踏板本体的侧壁倾角、底部的支撑凸台实现嵌套定位，既减少了注塑生产时的零件数量，也避免了卡扣结构长期使用后出现断裂、松脱的问题，提升产品的长期耐用性。

　　踩踏面的防滑结构做了密集的凹凸纹理设计，纹理的凸起高度控制在2mm以内，既能够在使用者穿鞋踩踏时提供足够的摩擦力，避免出汗后鞋底打滑出现运动损伤，也不会因为凸起过高硌伤脚底，适配光脚做瑜伽辅助台阶动作的使用需求。踏板的两侧预留了品牌标识的安装位，标识区域采用下沉式设计，后续可以通过丝印、烫印或者粘贴铭牌的方式添加品牌信息，不会因为长期的踩踏摩擦导致标识磨损脱落，下沉结构的边缘做了R3的圆角过渡，避免清洁时积灰，也不会划伤使用者的脚踝。

　　踏板的整体支撑结构采用梯形截面设计，底部的支撑宽度比顶部踩踏面宽出20mm，形成上窄下宽的稳定支撑结构，相比垂直侧壁的踏板，抗侧倾能力提升了40%以上，即使使用者踩在踏板的边缘位置，也不会出现翘边、侧翻的问题。侧壁的厚度做了渐变设计，靠近踩踏面的位置壁厚为4mm，向下延伸至底部支撑位置时壁厚逐步增加到6mm，既能够保证踩踏面的刚性，避免大载荷下出现板面凹陷变形，也能让底部支撑边有足够的结构强度，长期堆叠放置也不会出现支撑边压溃、开裂的问题。材质选用上采用改性PP塑料，添加了15%的滑石粉填充，在保证足够韧性的同时提升了结构刚性，相比纯PP材质的踏板，抗冲击性能提升30%，冬季低温环境下使用也不会出现脆裂问题，整体重量控制在2kg以内，方便单人搬运挪动。

　　从安装与使用边界来看，这款踏板不需要额外的固定配件，直接放置在平整的地面即可使用，底部的支撑边可以搭配防滑橡胶垫使用，在光滑的瓷砖地面、木地板地面都能保持足够的抓地力，不会出现滑动移位。产品的边角全部做了圆角处理，所有外露的棱边都做了R5以上的圆角过渡，搬运和使用过程中不会磕碰划伤，适配健身场景下的安全使用要求。在结构建模阶段，所有的拔模角度都控制在1.5度，既方便注塑生产时的脱模，也不会影响堆叠嵌套的配合精度，相邻踏板堆叠后的间隙控制在1mm以内，堆叠后不会出现晃动、滑落的问题。
