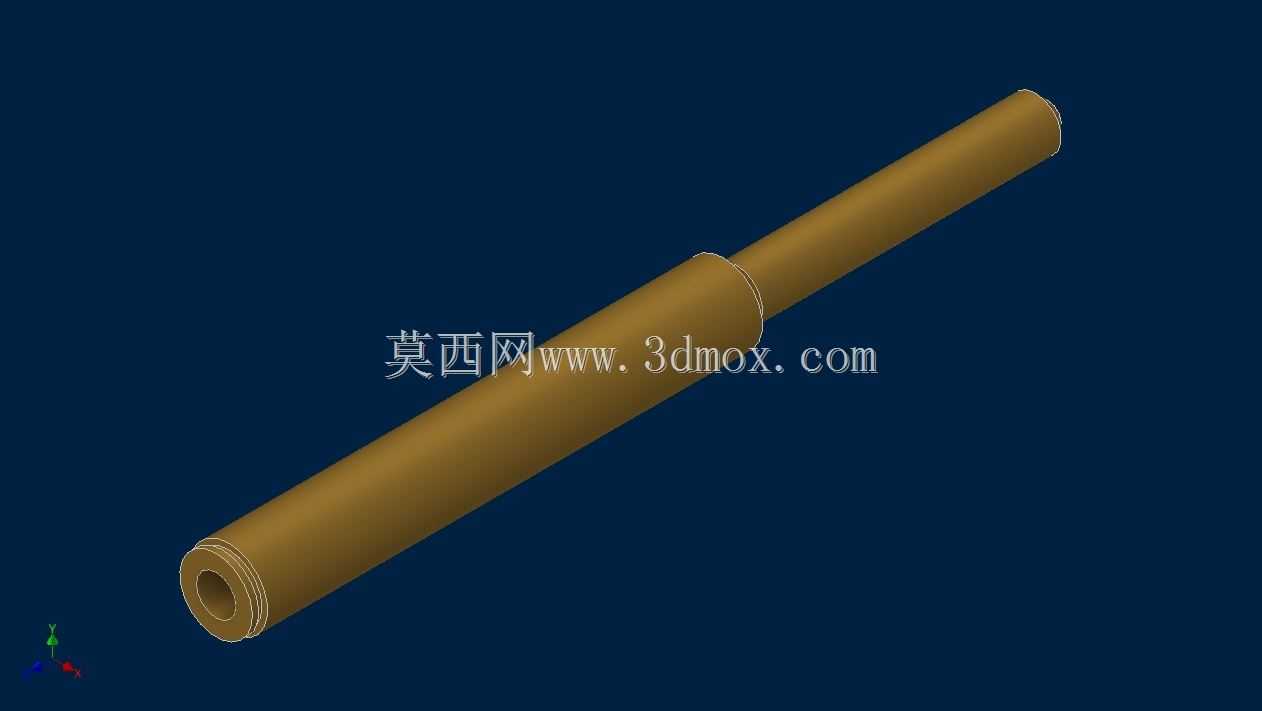

探查用空心阶梯长轴类机械构件

　　在工业检测、设备内部探查类作业场景中，这类空心阶梯长轴构件常作为探测端的承载与导向结构使用，比如伸入狭长设备腔体、管道内部完成工况探查、介质采样或者检测探头的推送作业，部分工况下也可作为细长工装的导向支撑件，适配需要长距离伸入受限空间的作业需求。从功能特性来看，该构件采用空心结构设计，一方面能大幅降低自身重量，减少长距离悬伸状态下的自重挠曲变形，另一方面中空内腔可穿设检测线缆、采样管路或者细小的传动杆件，满足探入作业时的介质传输、信号传输需求，避免管线外露在复杂工况下出现剐蹭、磨损问题。轴身设置的阶梯凸台结构，主要承担轴向定位功能，在装配时可抵靠在安装基座的定位端面，限制轴体的轴向窜动，同时阶梯处的轴肩也可作为密封件的安装位，适配需要隔绝腔体内外介质的探查工况，防止外部杂质进入设备内部或者内部介质外泄。

　　设计这类构件时，首先要结合实际探入深度确定轴体的总长度，同时根据探入路径的最小内径确定轴身的最大外径，避免探入过程中出现卡滞；空心内径的尺寸需要结合内部穿设的管线、杆件的外径确定，预留足够的穿设间隙同时保证轴体的结构强度，长径比过大的区段需要校核压杆稳定性，避免推送过程中出现轴体弯折。阶梯凸台的位置需要匹配安装基座的定位尺寸，凸台的外径要大于安装孔的内径，同时凸台的宽度需要满足轴向受力的挤压强度要求，避免长期受轴向力后出现凸台变形、定位失效的问题。轴体的两端做了圆角过渡处理，探入端的圆角可以减少探入过程中对腔体内壁、管道壁的剐蹭损伤，装配端的圆角则方便装配时快速对准安装孔，提升装配效率。

　　从安装边界来看，该构件的装配端以阶梯轴肩为定位基准，安装时轴身穿过基座的安装孔，轴肩端面与基座端面贴合后可通过卡簧、锁紧螺母或者端盖完成轴向固定，部分需要转动探查的工况下，可在轴身与安装孔之间加装滑动衬套或者滚动轴承，降低转动过程中的摩擦阻力。轴体的外圆表面需要保证足够的圆柱度与表面粗糙度，探入段的外圆如果需要在腔体内滑动，粗糙度要控制在合理范围以减少滑动阻力，同时避免刮伤腔体内壁；如果是作为转动探查的构件，配合轴承的轴段需要满足对应的尺寸公差要求，保证轴承装配后的同轴度，减少转动过程中的径向跳动。这类构件的材质选择通常结合工况环境确定，常规无腐蚀的工况下可选用优质碳素结构钢，兼顾强度与加工成本；如果是有腐蚀介质的探查场景，可选用不锈钢或者做表面防腐处理，避免长期接触腐蚀介质后出现锈蚀，影响轴体的滑动或者转动性能。在实际建模过程中，需要重点关注阶梯处的过渡圆角，避免直角过渡造成应力集中，尤其是受轴向推力或者扭矩的工况下，应力集中位置容易出现疲劳裂纹，影响构件的使用寿命；空心内腔的壁厚要保持均匀，避免加工过程中出现壁厚偏差导致轴体重心偏移，长距离悬伸时出现偏心振动的问题。
