这类带周向凸齿的轴向轮毂,常应用在需要周向同步传动、同时兼顾轴向限位的轻载传动场景中,比如小型农用机具的排种组件传动、食品加工设备的输送辊组连接、小型风机的叶轮定位结构里,都能见到类似结构的身影。区别于普通平键连接的光面轮毂,这种周向均匀分布凸齿的结构,不需要额外加工键槽,也不需要加装键销,依靠自身周向的齿形结构就能和配套的带卡槽连接件实现周向扭矩传递,装配时只需要沿轴向推入配合位即可,拆装效率比传统键连接结构高不少,很适合需要频繁拆换维护的工位使用。

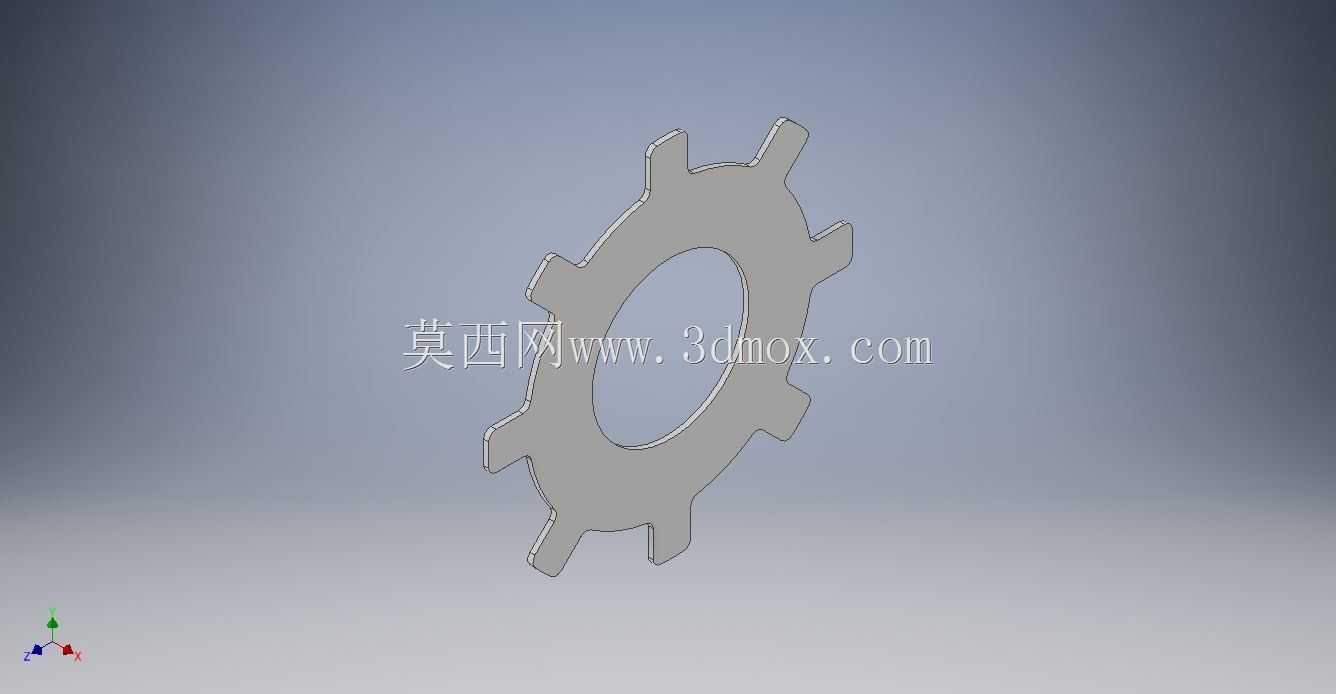

从结构设计逻辑来看,周向的八个凸齿采用了等角度均匀分布的布局,每个齿的轮廓都做了圆弧过渡处理,没有尖锐的应力集中棱角,在传递扭矩的时候,载荷能均匀分散到每个齿的接触面上,不会出现单个齿受力过载断裂的问题。中间的通孔是核心的安装基准,孔的尺寸公差需要和配套的传动轴保持过渡配合,既不能太松导致传动时出现径向晃动,也不能太紧造成装配压装困难,实际设计时通常会根据传动轴的公差带选取H7/k6的配合等级,兼顾装配便利性和传动同轴度。凸齿的外轮廓尺寸需要和配套的连接盘卡槽尺寸匹配,齿侧的配合间隙控制在0.1mm到0.2mm之间,间隙太小容易出现卡滞,装配时对位难度高,间隙太大则会在传动正反转切换时产生冲击噪音,长期使用还会加剧齿面磨损。
这类轮毂的厚度方向尺寸,也就是轴向安装宽度,需要根据传递的额定扭矩来核算,通常在轻载传动场景下,轴向宽度取内孔直径的0.8到1.2倍即可,既保证足够的接触受力面积,也不会占用过多的轴向安装空间。轮毂的两个端面都需要做平面度处理,端面和内孔轴线的垂直度公差要控制在0.05mm以内,这样在轴向锁紧的时候,不会出现偏斜导致的传动跳动问题。周向的凸齿齿根位置做了R2左右的圆角过渡,能有效降低应力集中系数,在承受冲击载荷的时候,齿根位置的应力峰值能降低30%以上,大幅提升零件的疲劳使用寿命。
实际应用中,这类结构的轮毂通常采用粉末冶金或者45号钢冲压成型工艺加工,批量生产时成本比传统的机加工键槽轮毂低很多,而且零件的一致性更好,不需要逐个做键槽的位置度检测。在装配的时候,只需要将轮毂的凸齿对准连接件的卡槽推入,再在轴端加装轴用挡圈或者锁紧螺母实现轴向固定即可,整个装配过程不需要额外的配键、打销工序,能有效缩短生产线的装配工时。在设备运行过程中,这种齿形连接结构还能补偿少量的轴向安装误差,当轴系出现少量热胀冷缩的轴向位移时,凸齿和卡槽的配合面依然能保持有效接触,不会出现传动脱开的问题。
需要注意的是,这类结构不适合传递大扭矩的重载传动场景,因为凸齿的接触面积相比平键连接更小,重载下容易出现齿面压溃或者齿根断裂的问题,所以在选型时要核算每个齿的接触应力和弯曲应力,确保在额定工作载荷下的安全系数不低于2.5。另外,齿面的表面粗糙度要控制在Ra3.2以内,太粗糙的齿面会加剧配合件的磨损,降低整个传动副的使用寿命。如果应用在有腐蚀的工况下,还可以在零件表面做镀锌或者发黑处理,提升零件的防锈耐腐蚀能力,延长在潮湿或者多粉尘环境下的使用寿命。
